Kia Cee'd: Электропривод дверных зеркал / Электропривод наружных зеркал заднего вида Процедуры ремонта
| осмотр |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |

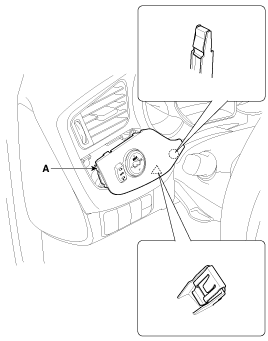

Снимите декоративную накладку [LH] (A).
(См. Кузов — «Приборная панель»)
|
| 3. |
Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с
к столу.
[Переключатель зеркал с электроприводом (LHD)]
[Переключатель складывания зеркала (LHD)]
[Переключатель зеркал с электроприводом (RHD)]
[Переключатель складывания зеркал (RHD)]
|
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите декоративную накладку [LH] (A).
(См. Кузов — «Приборная панель»)
|
| 3. |
Отсоедините разъем выключателя зеркал заднего вида с электроприводом (А).
|
| 4. |
Снимите выключатель наружного зеркала заднего вида с электроприводом (A), предварительно ослабив крепление.
винты.
|
| Монтаж |
| 1. |
Установите переключатель электрического стеклоподъемника и разъем.
|
| 2. |
Установите декоративную накладку [LH].
|
Принципиальные схемы переключателя питания наружных зеркал
Принципиальная электрическая схема
...
Порядок ремонта электропривода дверного зеркала заднего вида
осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите внутреннюю крышку квадранта передней двери.
3. ...
