Kia Cee'd: Аудио/Мультимедийный разъем Принципиальные схемы

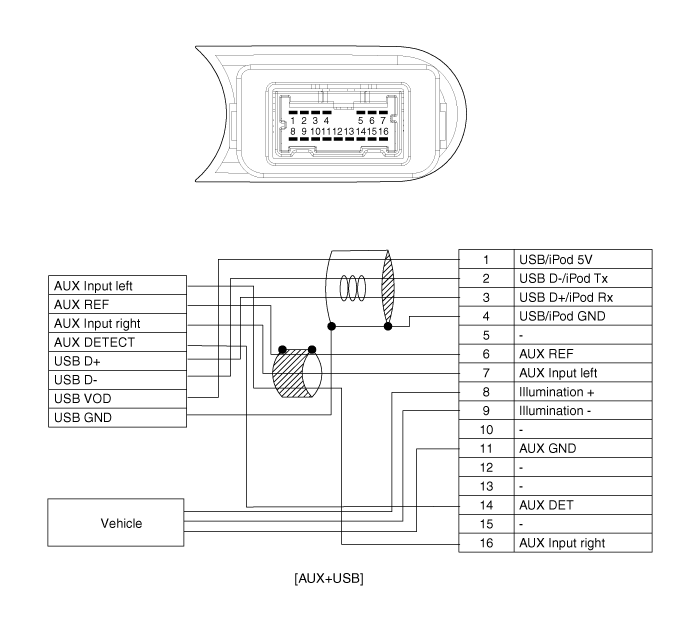

| Принципиальная электрическая схема |
|
Нет
|
Терминал Описание
|
Состояние
|
Указанное условие
|
|
1
|
питание USB/iPod
|
Устройство USB/iPod вставлено
|
4,9 В ~ 5,1 В
|
|
2
|
USB D-
|
USB-устройство вставлено
|
3,2 В ~ 3,45
|
|
3
|
USB D+
|
USB-устройство вставлено
|
3,2 В ~ 3,45
|
|
4
|
Линия обнаружения iPod
|
устройство iPod вставлено
|
ЗАЗЕМЛЕНИЕ
|
|
5
|
-
|
|
|
|
6
|
Опорное заземление AUX
|
Всегда
|
Ниже 1 Ом
|
|
7
|
AUX Левый звуковой сигнал
|
Воспроизведение аудио на внешнем вспомогательном устройстве (во время использования разъема Aux)
|
Выводится сигнал, синхронизированный со звуком.
|
|
8
|
Освещение (+)
|
|
|
|
9
|
Освещение (-)
|
|
|
|
10
|
-
|
|
|
|
11
|
Масса мультимедийного разъема
|
|
ЗАЗЕМЛЕНИЕ
|
|
12
|
-
|
|
|
|
13
|
-
|
|
|
|
14
|
Обнаружение входного сигнала AUX
|
Вспомогательное устройство вставлено
|
0 В (низкий) → 5 В (высокий)
|
|
15
|
-
|
|
-
|
|
16
|
AUX правый звуковой сигнал
|
Воспроизведение аудио на внешнем вспомогательном устройстве (во время использования разъема Aux)
|
Выводится сигнал, синхронизированный со звуком.
|
Процедуры ремонта пульта дистанционного управления аудиосистемой
осмотр
Введите
1.
Проверьте переключатель дистанционного управления аудиосистемой (A) на наличие сопротивления между клеммами.
в каждом положении переключателя.
[Аудио]
...
Мультимедийный разъем Описание и работа
Описание
Мультимедийный разъем на верхней крышке консоли предназначен для клиентов, которым нравится
слушать внешние портативные музыкальные плееры, такие как MP3, iPod и т. д., через
автомобиль ...
