Kia Cee'd: Crash Pad / Main Crash Pad в сборе Процедуры ремонта

Руководство по ремонту Kia Cee'd JD. / Кузов (внутри и снаружи) / Аварийная площадка / Процедуры ремонта главной аварийной подушки в сборе

Замена
•
Поддевая плоской отверткой, оберните ее защитным ленту и нанесите защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите облицовку передней стойки.
(См. Отделка салона — «Отделка передней стойки»)
2.
Снимите боковую отделку капота.
(См. Отделка салона — «Боковая отделка капота»)
3.
Снимите верхнюю панель приборной панели.
(См. Crash Pad — «Приборная панель»)
4.
Снимите комбинацию приборов.
5.
Снимите аудиоблок.
6.
Снимите центральную нижнюю панель аварийной подушки.
(См. Crash Pad — «Центральная панель Crash Pad»)
7.
Снимите рулевое колесо.
8.
Снимите блок многофункционального переключателя.
9.
Ослабив крепежные винты, снимите центральный переключатель (А).

10.
Отсоедините разъем центрального переключателя (А).

11.
С помощью отвертки или съемника снимите лицевую панель с несколькими дисплеями. (А).

12.
Отсоедините разъем многофункциональной лицевой панели (A).

13.
С помощью отвертки или съемника снимите фотодатчик (А).
14.
Отсоедините разъем фотодатчика (B).

15.
Ослабьте крепежные болты (А).
16.
Отсоедините разъем подушки безопасности пассажира (В).

17.

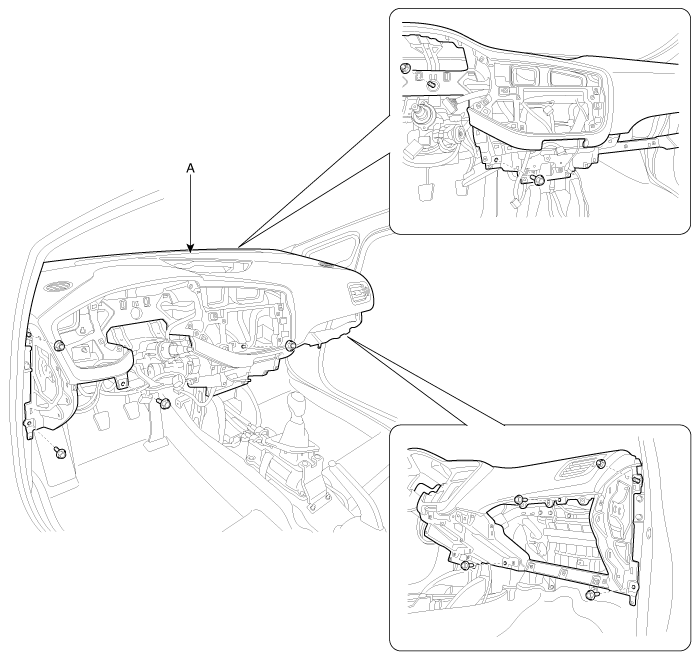

Ослабив болты и гайки крепления, снимите основной краш колодка в сборе (А).

18.
Непосредственно перед снятием основного краш-блока слегка приподнимите основной краш-блок. накладку и снимите разъем динамика Twitter и монтажный зажим (A), расположенный в конце обеих сторон.

19.
Установите в порядке, обратном снятию.
•
Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты.
•
Прежде чем затягивать болты, убедитесь, что защитная накладка жгуты проводов не пережаты.
•
Убедитесь, что разъемы подключены правильно, и провод антенны подключен правильно.
•
Введите противоугонный код для радио, затем введите предустановки радиостанций заказчика.
