Kia Cee'd: Схема системы управления двигателем / ISG (Idle Stop & Go)

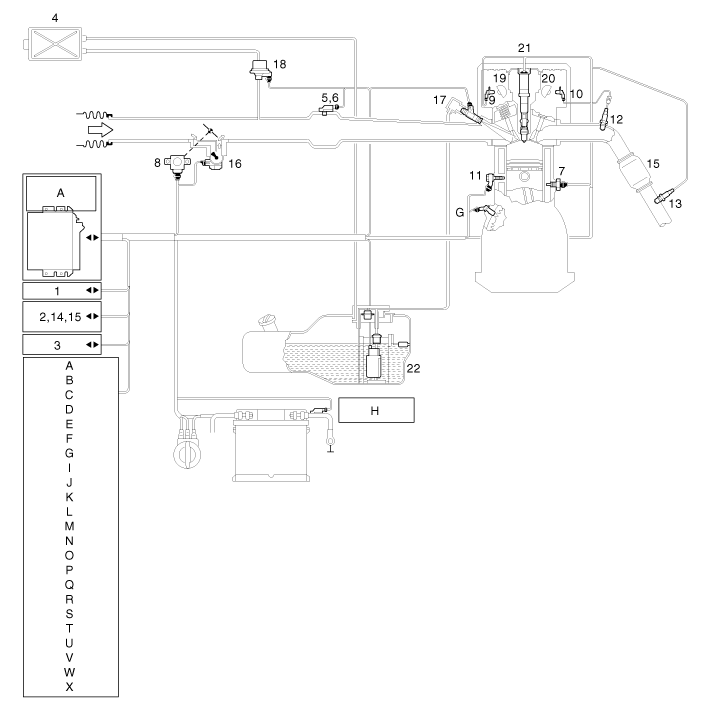

| Схематическая диаграмма |
|
1. С-CAN
Высокая низкая
2. МИЛ. Лампа 3. Иммобилайзер 4. Канистра 5. Датчик абсолютного давления в коллекторе (MAPS) 6. Датчик температуры впускного воздуха (IATS) 7. Датчик температуры охлаждающей жидкости двигателя (ECTS) 8. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 9. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 10. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 11. Датчик детонации (КС) 12. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 13. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 14. Датчик положения акселератора (APS) 15. Датчик давления кондиционера (APT) 16. Двигатель ETC [интегрирован в модуль ETC] 17. Инжектор 18. Электромагнитный клапан управления продувкой (PCSV) 19. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] 20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 21. Катушка зажигания 22. Электродвигатель топливного насоса |
А. Кластер
B. Переключатель сцепления C. Нейтральный переключатель D. Датчик вакуумного усилителя тормозов (BBVPS) Е. Генератор F. Запустить двигатель G. Датчик положения коленчатого вала (CKPS) H. Датчик батареи I. Выключатель капота J. Дверной выключатель (водителя) K. Выключатель ремня безопасности (водителя) L. Преобразователь постоянного тока в постоянный М. Аудио N. Модуль управления кондиционером O. Переключатель кондиционера P. Переключатель антиобледенителя В. Компрессор кондиционера R. Двигатель вентилятора S. Реле вентилятора T. Датчик испарителя U. Датчик температуры окружающей среды V. Резистор вентилятора [Ручной кондиционер] W. FET (полевой транзистор) [Auto A/C] Х. Каталитический нейтрализатор |
Система ISG тесно связана с системой управления питанием. в
случай замены батареи, отсоединение клеммы батареи
или после замены системы управления двигателем справочные данные относительно
состояние заряда батареи и состояние батареи могут быть потеряны.
Они снова доступны только для измерения тока покоя
приблизительно 4 часа, в течение которых автомобиль нельзя разбудить. В этом
время система ISG неактивна.
|
ISG (Idle Stop & Go) Процедуры ремонта
осмотр
1.
Снимите переключатель ISG с узла переключателя.
2.
Проверьте целостность цепи между контактами переключателя 3 и 6, так как ISG
...
