Kia Cee'd: Контроллер / Блок управления отопителем и кондиционером (РУЧН.) Компоненты и расположение компонентов
Руководство по ремонту Kia Cee'd JD.
/
Отопление, вентиляция, кондиционирование воздуха
/
Контроллер
/ Блок управления отопителем и кондиционером (РУЧНОЕ РУКОВОДСТВО) Компоненты и расположение компонентов

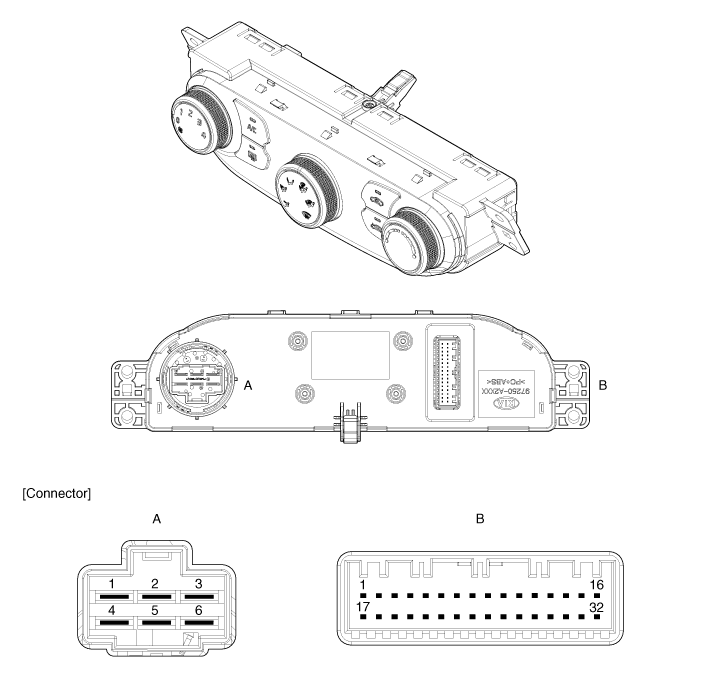

| Компоненты |
Функция контактов разъема
|
Соединитель
|
Приколоть
Нет.
|
Бензин
|
Дизель
|
|
Функция
|
Функция
|
||
|
А
|
1
|
Низкий
|
Низкий
|
|
2
|
Общий
|
Общий
|
|
|
3
|
Высокий
|
Высокий
|
|
|
4
|
Средний Низкий
|
Средний Низкий
|
|
|
5
|
Средний Высокий
|
Средний Высокий
|
|
|
6
|
Земля
|
Земля
|
|
|
Б
|
1
|
Батарея
|
Батарея
|
|
2
|
Зажигание 2
|
Зажигание 2
|
|
|
3
|
Зажигание 1
|
Зажигание 1
|
|
|
4
|
HTD (задний индикатор размораживания)
|
HTD
|
|
|
5
|
Фиксатор снаружи (+)
|
Фиксатор снаружи (+)
|
|
|
6
|
Датчик температуры испарителя (+)
|
Датчик температуры испарителя (+)
|
|
|
7
|
Датчик температуры окружающей среды (+)
|
Датчик температуры окружающей среды (+)
|
|
|
8
|
Обратная связь привода режима
|
Обратная связь привода режима
|
|
|
9
|
Обратная связь датчика температуры
|
Обратная связь датчика температуры
|
|
|
10
|
Обратная связь привода впуска
|
Обратная связь привода впуска
|
|
|
11
|
Задний переключатель защиты от запотевания
|
Задний переключатель защиты от запотевания
|
|
|
12
|
-
|
Сигнал включения PTC
|
|
|
13
|
Реле PTC
|
Реле PTC 2
|
|
|
14
|
_
|
Реле PTC 3
|
|
|
15
|
Заземление датчика
|
Заземление датчика
|
|
|
16
|
Земля
|
Земля
|
|
|
17
|
Задний фонарь (+)
|
Задний фонарь (+)
|
|
|
18
|
Датчик REF (+5В)
|
Датчик REF (+5)
|
|
|
19
|
ЕСВ +
|
ЕСВ +
|
|
|
20
|
ECV - (Земля)
|
ECV - (Земля)
|
|
|
21
|
Активатор режима (вентиляция)
|
Активатор режима (вентиляция)
|
|
|
22
|
Активатор режима (обдув тумана)
|
Активатор режима (обдув тумана)
|
|
|
23
|
Температурный привод (холодный)
|
Температурный привод (холодный)
|
|
|
24
|
Температурный привод (теплый)
|
Температурный привод (теплый)
|
|
|
25
|
Впускной привод (свежий)
|
Впускной привод (свежий)
|
|
|
26
|
Привод впуска (рециркуляция)
|
Привод впуска (рециркуляция)
|
|
|
27
|
C-CAN (высокий)
|
C-CAN (высокий)
|
|
|
28
|
C-CAN (низкий)
|
C-CAN (низкий)
|
|
|
29
|
Макс. Сигнал включения вентилятора
|
Макс. Сигнал включения вентилятора
|
|
|
30
|
-
|
-
|
|
|
31
|
Сигнал включения вентилятора к общему
|
Сигнал включения вентилятора к общему
|
|
|
32
|
Реостат (ILL-)
|
Реостат (ILL-)
|
Контроллер
...
Блок управления отопителем и кондиционером (РУЧНОЙ) Процедуры ремонта
Замена
•
Поддевая плоской отверткой, оберните ее защитным
...
Дополнительная информация:
