Kia Cee'd: Система освещения / ремонт фар

Руководство по ремонту Kia Cee'd JD. / Электрическая система кузова / Система освещения / Процедуры ремонта фар

осмотр
1.
Контрольные точки неисправности фар (HID)
(1)
Проверьте напряжение батареи. (Ближний свет будет включен, когда батарея напряжение выше 9В.)
(2)
Проверьте предохранитель и реле.
(3)
Проверьте полярность балласта. (Если изменить полярность, ближний свет не горит)
(4)
Надежно проверьте разъем лампы.
(5)
Визуальная проверка колбы (без нити накала): повреждено стекло, повреждено для верхней части и нижней части стеклянной трубки.
(6)
После (1)~(5) замените балласт и воспламенитель. (балласт сборка).

2.
Процедура обслуживания и предупреждение (HID)
Нет.
Элемент
Сервисные процедуры
Предупреждение
Примечания
1
Замена лампы в сборе
1.
Отсоедините разъем питания от лампы.
2.
Снимите и замените лампу в сборе.
3.
Подключите разъем питания.
•
Отсоедините разъем питания фары, чтобы избежать Напряжение.
•
Другое описание такое же, как у галогенных ламп.
2
Замена лампы
4.
Отсоедините разъем питания от лампы. (голова лампа, указатель поворота, корректор фар)
5.
Снимите лампу в сборе.
6.
Снимите балласт и пыльник.
7.
Снимите патрон лампы и замените лампу.
8.
Установка обратна снятию.
•
Отсоедините разъем питания фары, чтобы избежать Напряжение.
•
Будьте осторожны, чтобы не повредить лампочку, и используйте оригинальные лампочки. только.
•
Не прилагайте чрезмерных усилий и установите его правильно.

3
Замена балласта (со встроенным воспламенителем)
9.
Отсоедините разъем питания от лампы.
10.
Снимите лампу, затем балласт и пылезащитную крышку.
11.
Снимите корректор фары, а затем лампу. разъем.
12.
Подсоедините патрон лампы к заменяемому балласту и установить выравнивающее устройство.
13.
Установка обратна снятию.
•
Отсоедините разъем питания фары, чтобы избежать Напряжение.
•
Замените только балласт и установите использованную лампу.
•
Замените вспомогательный узел, кроме балласта.
4
Другие
14.
Источник питания должен соответствовать номинальной мощности.
15.
Используйте номинальный предохранитель и провод.
16.
Патрон лампы должен быть свободен от влаги и грязи.
17.
Не подвергайте балласт сильным ударам, воде или экстремальным
•
Все детали должны обслуживаться только в указанном сервисе центры.
•
HID-лампу нельзя устанавливать на другие автомобили (опасные, может произойти пожар.)

HID-лампу нельзя использовать на других автомобилях. (Возможно возгорание.)
Возгорание может произойти, когда газоразрядная лампа первоначально загорается из-за того, что что дуговой разряд генерирует высокое напряжение (макс. 30 000 В) и большой ток (12-13А) и отличаются от галогенных ламп Спецификация.
3.
Понимание изменения цвета при замене лампы HID.
(1)
Причина изменения цвета HID.
(Изменение цвета является функцией HID)
–
Изменение цвета происходит при смешивании трех Элементов в HID-лампе.

–
Цветовые координаты по времени жизни

–
Химические соединения в дуговой трубке:
1)
Газ ксенон (инертный газ, защита дуговой трубки)
2)
Ртуть (увеличение напряжения, защита дуговой трубки, синий в первые 3 секунды )
3)
Галогенид металла
•
Натрий (желтый): 0,12 мг
•
Скандий (синий): 0,06 мг
•
Йод (галоген): 0,02 мг
(2)
Изменение цвета по времени освещения
–
Минимум 4 секунды нужно для стабилизации.
Сначала вы можете видеть синий в течение 3 секунд, потому что Меркурия.
–
После стабилизации происходит изменение цвета металлом галогенид.
•
0 час: желтый (Na больше, чем Sc.)
•
10 часов: ярко-синий (соотношение Na и Sc одинаковое).
•
1000 часов больше: синий (Sc больше, чем Na.)
–
Конец срока службы: когда HID израсходовал натрий и скандий, луч света внезапно померкнет.
так что вы можете видеть красный, фиолетовый и включать и выключать.
Характеристика
1.
Прочный для вибрации, так как нет нити накала.
2.
HID-лампа имеет более долгий срок службы, чем галогенная лампа.
3.
Не работает при изменении полярности.
4.
Рабочее входное напряжение: 9-16 В

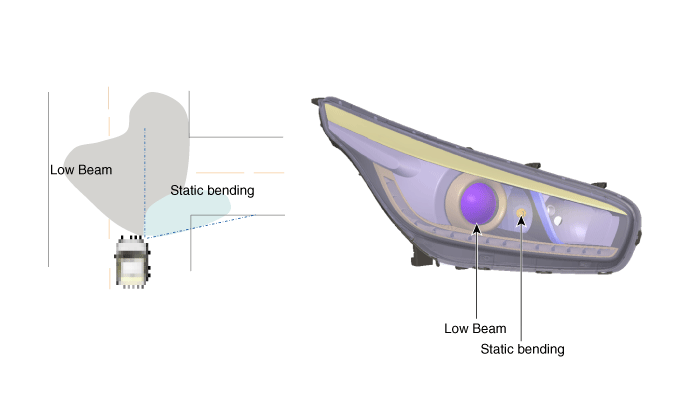

Статическая гибочная лампа

Когда водитель поворачивает руль, включается статическая лампа изгиба, чтобы обеспечивают лучшую видимость в ночное время.
Статическая лампа изгиба включается в зависимости от скорости автомобиля и рулевого колеса угол.
1.
Лампа включена
–
Скорость = 3~70 км/ч
–
Угол поворота = 30°~35°
2.
Лампа выключена
–
Скорость = 71км/ч или больше, 3км/ч или меньше
–
Угол поворота = 20°~30°
3.
Левый/правый поворот: Статическая лампа включена

Статическая лампа изгиба включается в зависимости от скорости автомобиля и угла поворота рулевого колеса.
Когда водитель поворачивает руль, включается статическая лампа изгиба, чтобы обеспечивают лучшую видимость в ночное время.
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
3.
Ослабление болтов крепления фары (3 шт.) и отсоединение фары разъем лампы (В).
Затем снимите фару в сборе (А).
–
Будьте осторожны, чтобы не поцарапать рассеиватель фары или крыло.

Следите за тем, чтобы зажим (А) не был поврежден.

4.
Снимите пылезащитные колпачки с фары в сборе после поворота против часовой стрелки.
A : Лампа указателя поворота
B : Колпачок фары (низкий)
C : Крышка фары (высокая)

Монтаж
1.
Установите лампы головного света.
2.
Подсоедините разъемы.
3.
Установите фару с помощью болтов крепления фары (3EA).
4.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
Инструкции по наведению фар
Фары должны быть направлены с помощью надлежащего оборудования для регулировки луча, а в соответствии с инструкциями производителя оборудования.
Если существуют какие-либо правила, касающиеся направления фар в области, где будет использоваться транспортное средство, отрегулируйте так, чтобы требования.
Поочередно поворачивайте регулировочный механизм, чтобы отрегулировать направление фары. Если установка луча оборудование отсутствует, выполните следующие действия:
1.
Накачайте шины до указанного давления и снимите любые нагрузки с транспортное средство, кроме водителя, запасного колеса и инструментов.
2.
Автомобиль должен стоять на ровном полу.
3.
Нарисуйте вертикальные линии (вертикальные линии, проходящие через соответствующую голову). центры ламп) и горизонтальная линия (горизонтальная линия, проходящая через центр фар) на экране.
4.
Когда фара и аккумулятор находятся в нормальном состоянии, направьте фары поэтому самая яркая часть приходится на горизонтальные и вертикальные линии.
A : Вертикальный (высокий)
B : Вертикальный (низкий)
C : Горизонтальный (низкий)

Направление передних противотуманных фар
Передние противотуманные фары должны быть направлены так же, как и фары головного света.
При нормальном состоянии передних противотуманных фар и аккумулятора направьте передние противотуманные фары поворачивая регулировочный винт (А) с помощью отвертки.
1.
5 Тип двери
[Туман]

[Противотуманки + ДХО]

2.
3 Тип двери

3.
Тип двигателя бензиновый 1.6 Turbo GDI

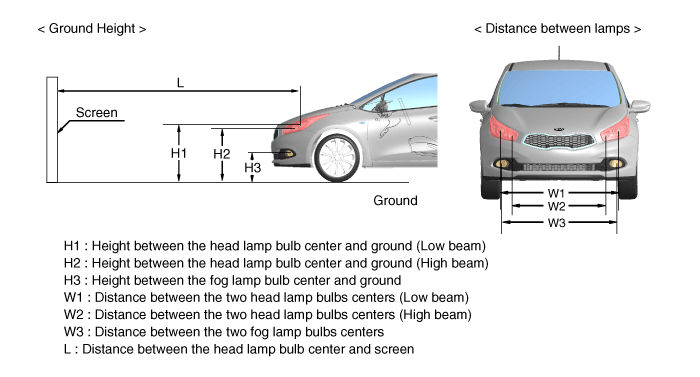

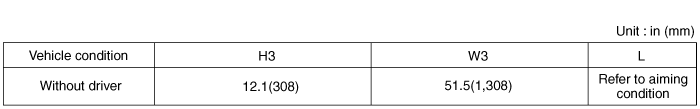

Точка прицеливания фар и противотуманных фар

1. 5 Тип двери
ФАРА (Стандартная)

ФАРА (AFLS)

ПРОТИВОТУМАННАЯ ФАРА (ДХО + ПРОТИВОТУМАННАЯ)

ПРОТИВОТУМАННАЯ ЛАМПА (ТОЛЬКО ПРОТИВОТУМАННАЯ)

2. 3 Тип двери
НАЛОБНЫЙ ФОНАРЬ

ПРОТИВОТУМАННАЯ ФАРА (ДХО + ПРОТИВОТУМАННАЯ)

ПРОТИВОТУМАННАЯ ЛАМПА (ТОЛЬКО ПРОТИВОТУМАННАЯ)

3. Бензиновый двигатель 1.6 Turbo GDI
НАЛОБНЫЙ ФОНАРЬ

ПРОТИВОТУМАННАЯ ЛАМПА (ТОЛЬКО ПРОТИВОТУМАННАЯ)

1.
Фара головного света (ближний свет)
–
Включите ближний свет без водителя.
–
Линия светотеневой границы должна быть спроецирована на показанную линию светотеневой границы. на картинке.
–
Если установлено устройство регулировки фар, отрегулируйте фары переключатель выравнивающего устройства с 0 положениями.

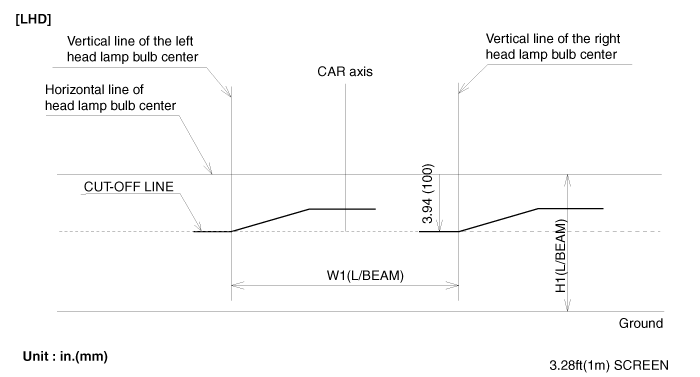

леворульный тип

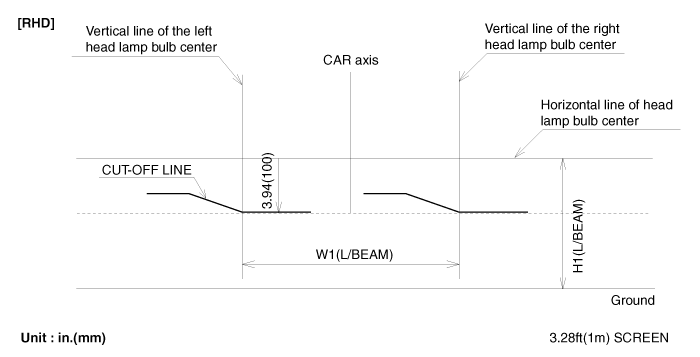

праворульный тип

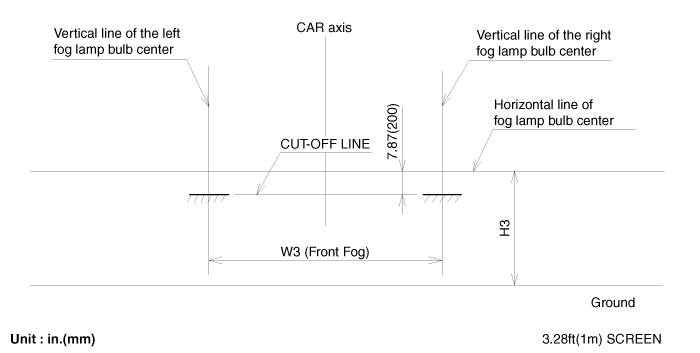

2.
Включите передний противотуманный фонарь без присутствия водителя.
Светотеневая граница должна проецироваться в допустимом диапазоне (заштриховано). область)

Замена
Фара головного света (ближний свет)
[Тип скрытого]
1.
Выключите выключатель лампы.
2.
Отсоедините разъем.
3.
Снимите пылезащитный колпачок (А).

4.
Снимите фиксатор воспламенителя (А).

5.
Снимите воспламенитель и газоразрядную лампу (A).

6.
Установка обратна снятию.
Головной свет (высокий)
1.
Выключите выключатель лампы.
2.
Снимите пылезащитный колпачок (А).

3.
Снимите разъем (А) и фиксирующий зажим (В).

4.
Снимите лампочку (А).

5.
Установка обратна снятию.
балласт
1.
Выключите выключатель лампы.
2.
Снимите фару в сборе.
3.
Отсоедините разъем питания от лампы.
4.
Снимите балласт (A) после ослабления винтов (4EA).

5.
Отсоедините разъем (А).

Будьте осторожны, чтобы не повредиться при отсоединении балласта. соединительный штифт (А).

6.
Установка обратна снятию.
•
Выключите фары, чтобы избежать высокого напряжения.
•
HID-лампу нельзя использовать на других автомобилях. (Огонь может происходить.)
•
Возгорание может произойти, когда газоразрядная лампа первоначально загорается из-за тот факт, что дуговой разряд создает высокое напряжение (макс. 20000В) и большой ток (12-13А), и отличаются согласно спецификации галогенной лампы.
•
Установите пылезащитную крышку после подтверждения фиксации состояние между лампой и держателем лампы.
•
При проверке HID-фары включите питание или выключен с переключением между источником питания и лампой, потому что высокого напряжения.
•
Не используйте переключатель фар, если лампа не установлен, потому что он мгновенно генерирует искру.
Лампа указателя поворота
1.
Выключите выключатель лампы.
2.
Поверните патрон лампы (А) против часовой стрелки и снимите его с фары. сборка.

3.
Выньте лампочку из патрона.
4.
Установка обратна снятию.
