Kia Cee'd: Передняя дверь / Наружная ручка передней двери Процедуры ремонта

Руководство по ремонту Kia Cee'd JD. / Кузов (внутри и снаружи) / Передняя дверь / Процедуры ремонта наружной ручки передней двери

Замена
[Внешняя ручка передней двери]
1.
Снимите заглушку отверстия (B).
2.
Ослабив крепежный болт, затем снимите переднюю дверь снаружи крышку ручки (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)

3.
Снимите наружную ручку передней двери (А), сдвинув ее назад.

4.
Отсоедините разъем наружной ручки передней двери (А).

5.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
[Кожух внешней ручки передней двери]
•

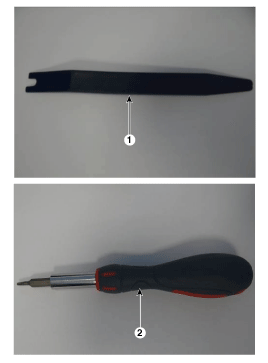

Чтобы снять кожух наружной ручки двери, используйте инструменты показано на следующем рисунке
[Схема инструментов]

① Съемник зажимов для обивки
② Отвертка (шестигранная № 6)
1.
Снимите наружную ручку передней двери.
2.
Снимите крепежный винт (А).

3.
Сдвиньте накладку ручки вперед для лучшего доступа (B).

4.
С помощью съемника зажимов для обивки снимите корпус ручки (C).
•
Следите за тем, чтобы не повредить и не поцарапать пластиковые детали или окрашенная поверхность.

5.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
