Kia Cee'd: Система ESP (Электронная программа стабилизации) / Система аварийной сигнализации Описание и работа

Руководство по ремонту Kia Cee'd JD. / Тормозная система / Система ESP (электронная программа стабилизации) / Описание и работа системы аварийной сигнализации

Описание

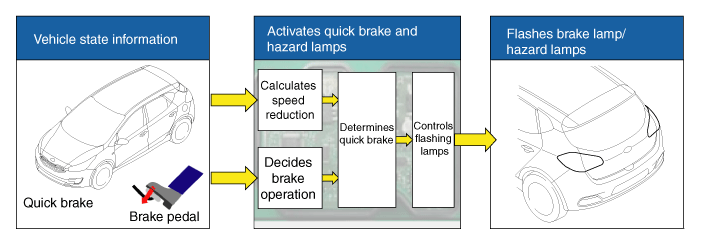

Внедрение системы быстрого предупреждения о торможении (ESS)
В случае резкого торможения водителем мигает стоп-сигнал и/или указатель поворота. для предупреждения движущегося сзади автомобиля.

1.

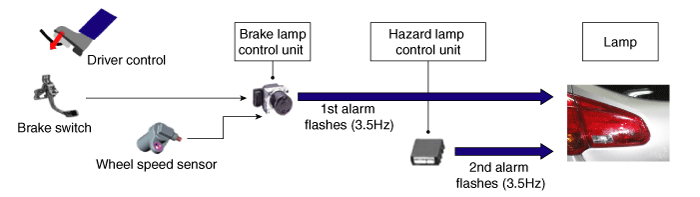

Основная функция (мигание стоп-сигнала/аварийной лампы)
–
Условия эксплуатации: В случае быстрого торможения или срабатывания ABS выше на определенной скорости
–
Условие отпускания: В случае остановки быстрого тормоза или отключение работы АБС
2.
Дополнительная функция (Мигание указателя поворота)
–
Условия эксплуатации: В случае быстрого торможения на низкой скорости
–
Условие отпускания: отпускание в начале движения

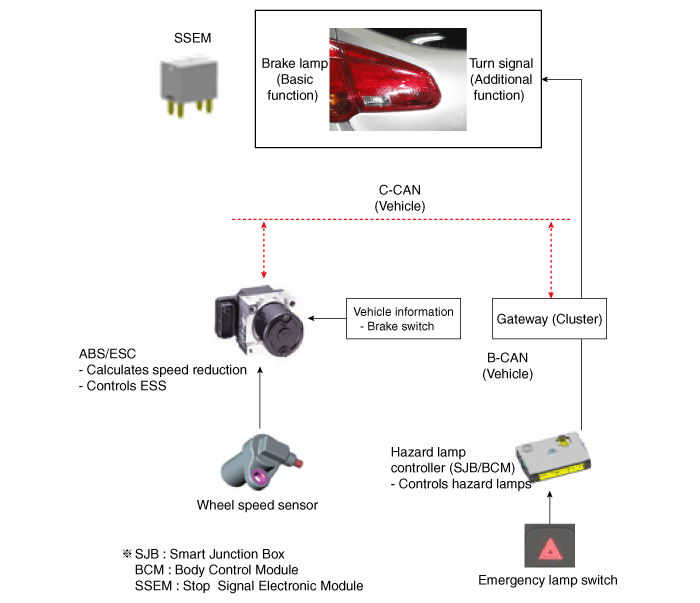

Конфигурация системы

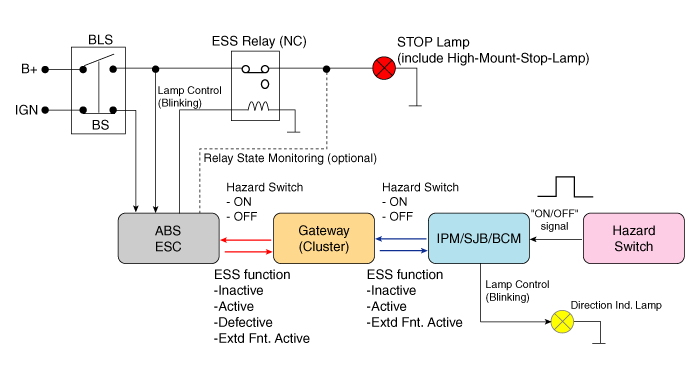

Принципиальная схема ЭСС
