Kia Cee'd: Процедуры ремонта модуля подушки безопасности / модуля подушки безопасности водителя (DAB) и часовой пружины
|
1.
|
Прежде чем снимать рулевое колесо, установите передние колеса прямо.
|
Если рулевое колесо и передние колеса не установлены прямо
вперед вместе, это влияет на количество оборотов рулевого управления
колесо и кабель внутри часовой пружины могут быть
поврежден.
|
|
|
2.
|
Отсоедините отрицательный кабель аккумуляторной батареи.
|
После отсоединения отрицательного кабеля аккумуляторной батареи подождите
не менее тридцати секунд.
|
|
|
3.
|
Снимите модуль подушки безопасности водителя с рулевого колеса, нажав
стопор с защелкой.
|
|
4.
|
Снимите фиксатор проводки (С) и отсоедините разъем звукового сигнала (А).
|
|
5.
|
Освободите стопорный штифт разъема, затем отсоедините подушку безопасности водителя.
разъем модуля (В).
|
Снятый модуль подушки безопасности следует хранить в чистом, сухом месте.
крышкой подушки вверх.
|
|
|
6.
|
Снимите рулевое колесо
(См. Система рулевого управления — «Рулевое колесо»)
|
|
7.
|
Снимите кожух рулевой колонки.
|
|
8.
|
Отсоедините часовую пружину и разъем звукового сигнала, затем снимите часы.
весна.
|
|
Подушка безопасности водителя (DAB)
|
Если во время следующей проверки будут обнаружены какие-либо неподходящие детали, замените
модуль подушки безопасности на новый.
|
Никогда не пытайтесь измерить сопротивление цепи модуля подушки безопасности.
(пиропатрон), даже если вы используете указанный тестер. Если сопротивление цепи
измеряется с помощью тестера, случайное срабатывание подушки безопасности приведет к
в серьезной травме.
|
|
1.
|
Проверьте покрытие колодки на наличие вмятин, трещин или деформации.
|
|
2.
|
Проверьте модуль подушки безопасности на наличие вмятин, трещин или деформации.
|
|
3.
|
Проверьте крюки и разъемы на наличие повреждений, клеммы на деформацию и
жгут для бинтов.
|
|
4.
|
Проверьте корпус газогенератора подушки безопасности на наличие вмятин, трещин или деформаций.
|
|
5.
|
Установите модуль подушки безопасности на рулевое колесо, чтобы проверить его посадку или
совмещение с колесом.
|
Часовая весна
|
1.
|
Если в результате следующих проверок будет обнаружена хотя бы одна ненормальная точка
обнаружено, замените часовую пружину новой.
|
|
2.
|
Проверьте разъемы и защитную трубку на наличие повреждений, клеммы на деформацию.
|
Для руля без нагревательного провода
|
1.
|
Перед установкой рулевого колеса установите передние колеса прямо.
|
Если рулевое колесо и передние колеса не установлены прямо
вперед вместе, это влияет на количество оборотов руля
колесо и кабель внутри часовой пружины могут быть
поврежден.
|
|
|
2.
|
Отсоедините отрицательный кабель аккумуляторной батареи.
|
После отсоединения отрицательного кабеля аккумуляторной батареи подождите
не менее тридцати секунд.
|
|
|
3.
|
Установите часовую пружину по центру, прежде чем устанавливать ее на рулевое колесо.
|
•
|
Центральный штифт (A) зафиксирован на часовой пружине и
установить в центре.
|
|
•
|
Центральный штифт (A) должен быть удален после часовой пружины.
в сборе с рулем.
|
|
•
|
Центральный штифт (A) нельзя снимать до полной сборки.
часовой пружины.
|
|
|
|
4.
|
Если центральный штифт уже удален, установите часовую пружину в центр.
со следующей процедурой.
|
(1)
|
Поверните часовую пружину по часовой стрелке до упора
|
|
(2)
|
2 оборота против часовой стрелки.
|
|
(3)
|
Проверьте оранжевый индикатор на часовой пружине.
|
|
|
5.
|
Подсоедините разъем жгута часовой пружины и разъем жгута звукового сигнала
к часовой пружине.
|
|
6.
|
Установите кожух рулевой колонки и рулевое колесо. (Ссылаться
к группе Система рулевого управления - Рулевая колонка и вал)
|
|
7.
|
Подсоедините разъем модуля подушки безопасности водителя (DAB), а затем установите
Модуль подушки безопасности водителя (DAB) на рулевом колесе.
|
|
8.
|
Подсоедините отрицательный кабель аккумуляторной батареи.
|
|
9.
|
После установки подушки безопасности убедитесь в правильности работы системы.
|
–
|
Включите зажигание; индикатор SRS должен
быть включенным примерно на шесть секунд, а затем погаснуть.
|
|
–
|
Убедитесь, что звуковой сигнал работает.
|
|
Для руля с нагревательным проводом
|
1.
|
Перед установкой рулевого колеса установите передние колеса прямо.
|
Если рулевое колесо и передние колеса не установлены прямо
вперед вместе, это влияет на количество оборотов руля
колесо и кабель внутри часовой пружины могут быть
поврежден.
|
|
|
2.
|
Отсоедините отрицательный кабель аккумуляторной батареи.
|
После отсоединения отрицательного кабеля аккумуляторной батареи подождите
не менее тридцати секунд.
|
|
|
3.
|
Установите часовую пружину по центру, прежде чем устанавливать ее на рулевое колесо.
|
•
|
Центральный штифт (A) зафиксирован на часовой пружине и
установить в центре.
|
|
•
|
Центральный штифт (A) должен быть удален после часовой пружины.
в сборе с рулем.
|
|
•
|
Центральный штифт (A) нельзя снимать до полной сборки.
часовой пружины.
|
|
|
|
4.
|
Если центральный штифт уже удален, установите часовую пружину в центр.
со следующей процедурой.
|

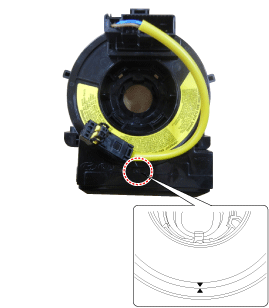

(1)
|
Поверните часовую пружину по часовой стрелке до упора
|
|
(2)
|
2 оборота против часовой стрелки.
|
|
(3)
|
Обязательно установите для массива отметку (▶◀).
|
|
|
5.
|
Подсоедините разъем жгута часовой пружины и разъем жгута звукового сигнала
к часовой пружине.
|
|
6.
|
Установите кожух рулевой колонки и рулевое колесо. (Ссылаться
к группе Система рулевого управления - Рулевая колонка и вал)
|
|
7.
|
Подсоедините разъем модуля подушки безопасности водителя (DAB), а затем установите
Модуль подушки безопасности водителя (DAB) на рулевом колесе.
|
|
8.
|
Подсоедините отрицательный кабель аккумуляторной батареи.
|
|
9.
|
После установки подушки безопасности убедитесь в правильности работы системы.
|
–
|
Включите зажигание; индикатор SRS должен
быть включенным примерно на шесть секунд, а затем погаснуть.
|
|
–
|
Убедитесь, что звуковой сигнал работает.
|
|
