Kia Cee'd: Система вызова экстренных служб / Описание и работа

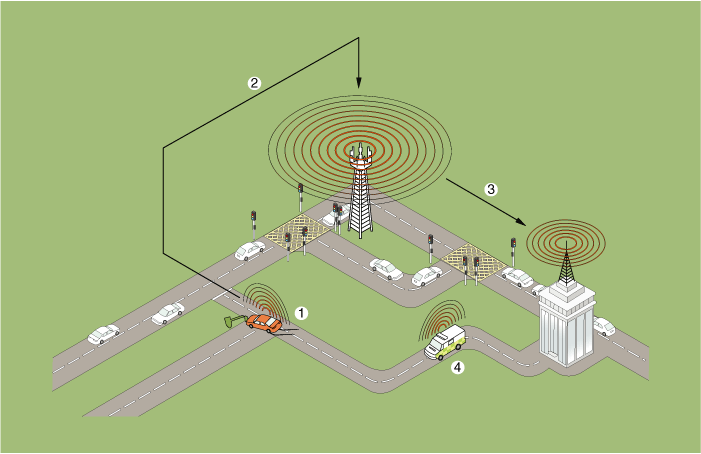

Экстренный вызов (eCall)
Когда происходит авария или обнаруживается запрос пользователя, он уведомляет о вызове
центр состояния автомобиля с помощью беспроводной сети, чтобы центр мог
оказать необходимую экстренную помощь.
1. Экстренный вызов
2. Сеть радиосвязи
|
3. Ответственный за общественную безопасность
(ПСАП)
4. Аварийно-спасательная служба
|
Функция электронного звонка
|
1.
|
Функция автоматического уведомления: обнаруживает срабатывание сигнала подушки безопасности.
случайно и автоматически уведомляет колл-центр о происшествии.
|
(1)
|
Произошла авария (условие: зажигание «ВКЛ»)
|
|
(2)
|
Сигнал о столкновении: Посылается блоком управления подушками безопасности (ACU) на
устройство eCall
|
|
(3)
|
Позвонить : Экстренный вызов делается в наиболее подходящем
пункт общественной безопасности (PSAP).
|
|
(4)
|
Передать MSD: После соединения вызова минимальный набор
данных (MSD) передается с использованием внутриполосной связи
(технология, передающая данные по телефонному голосовому каналу).
|
|
(5)
|
Подключитесь к оператору колл-центра, который, в свою очередь, предоставит экстренную помощь.
услуга.
|
Система eCall может работать неправильно, если автомобиль
повреждение серьезное или подушка безопасности не срабатывает из-за
небольшая авария.
|
|
|
|
2.
|
Функция ручного уведомления: водитель может управлять кнопкой SOS
вручную уведомить колл-центр о происшествии.
|
(1)
|
Водитель решает нажать кнопку SOS.
|
|
(2)
|
Позвонить : Экстренный вызов делается в наиболее подходящем
PSAP.
|
|
(3)
|
Передать MSD: после соединения вызова MSD передается
с помощью внутриполосной связи (технология, которая передает данные
по телефонному голосовому каналу).
|
|
(4)
|
Подключитесь к оператору колл-центра, который, в свою очередь, предоставит экстренную помощь.
услуга.
|
Чтобы отменить попытку соединения во время вызова,
нажав кнопку SOS, нажмите кнопку еще раз.
|
|
|
Конфигурация контроллера eCall
Кнопки ввода и индикаторы
Кнопка SOS: нажмите эту кнопку, чтобы позвонить в колл-центр.
Кнопка SOS TEST: нажмите эту кнопку на 10 секунд или более, чтобы войти в тест
режим и перезагрузите систему eCall.
Светодиодная индикаторная лампа: красный и зеленый светодиоды загораются на 3 секунды после
ACC включен и остается выключенным в режиме ожидания, пока ключ не будет выключен.
Красный светодиод загорается, когда возникает проблема с системой eCall.
Зеленый светодиод загорается, когда система eCall работает нормально.

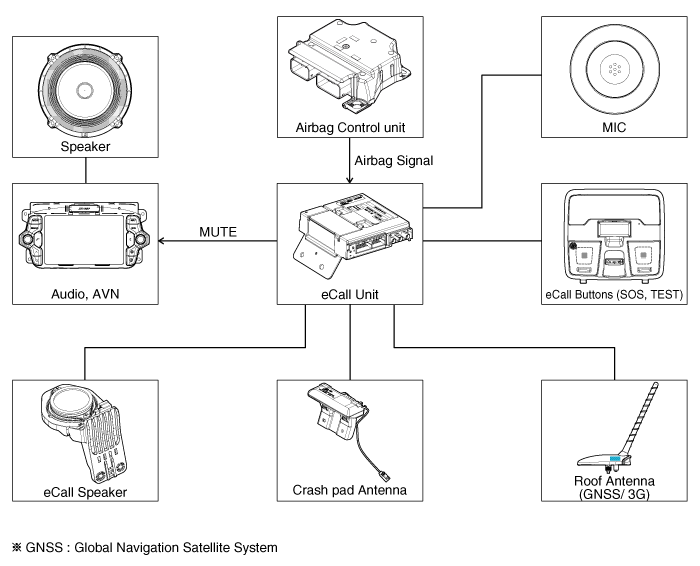

Компоненты
1. Головное устройство (АВН, Аудио)
2. Кнопка системы экстренного вызова
3. Система экстренного вызова MIC
4. Антенна на крыше
5. Блок экстренного вызова
6. Су...
Компонент
Устройство eCall для AVN установлено в головном устройстве AVN.
...
Компоненты и расположение компонентов
Блок экстренного вызова (eCall) Компоненты и расположение компонентов
