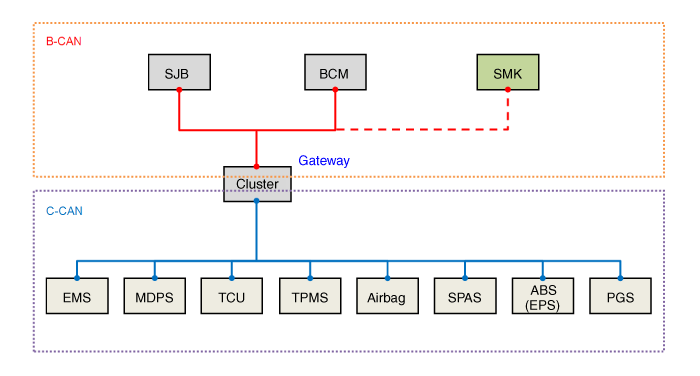

Функция
|
Описание
|
Вход
|
Выход
|
Напоминание о ремне безопасности
(Европа)
|
|
–
|
IGN горит при снятом ремне,
|
|
|
–
|
Индикатор ремня безопасности Горит до тех пор, пока ремень не будет пристегнут.
|
|
|
–
|
IGN Горит при пристегнутом ремне,
|
|
|
–
|
Индикатор непристегнутого ремня Включен на 6 сек.
|
|
|
–
|
Зажигание включено и скорость автомобиля > 9 км/ч при снятом ремне,
|
|
|
–
|
Мигает индикатор ремня безопасности
|
|
|
–
|
Зажигание включено и скорость автомобиля > 20 км/ч при снятом ремне,
|
|
|
–
|
Мигает индикатор непристегнутого ремня и включается звуковой сигнал
|
|
|
–
|
При включенном зажигании и скорости автомобиля > 20 км/ч при пристегнутом ремне ремень не снимается.
|
|
|
–
|
Мигает индикатор непристегнутого ремня и включается звуковой сигнал
|
|
|
–
|
Когда скорость автомобиля > 20 км/ч, ремень выключен и индикатор ремня безопасности
Мигание и звуковой сигнал, ремень включен,
|
|
|
–
|
Индикатор непристегнутого ремня выключен и зуммер выключен
|
|
Напоминание о заднем ремне безопасности
(Европа)
|
|
–
|
Зажигание включено, а задний ремень безопасности отстегнут.
|
|
|
–
|
Горит индикатор заднего ремня безопасности
|
|
|
–
|
Генератор включен, задний ремень безопасности выключен
|
|
|
–
|
Индикатор заднего ремня безопасности Включен на 35 сек. после этого Индикатор
выключать
|
|
|
–
|
Генератор включен и задний ремень безопасности выключен → 35 сек → Скорость автомобиля
> 20 км/ч
|
|
|
–
|
Индикатор заднего ремня безопасности Включен на 35 сек. снова
|
|
|
–
|
Скорость автомобиля > 20 км/ч и задний ремень безопасности [Вкл. → Выкл.]
|
|
|
–
|
Мигает индикатор заднего ремня безопасности и включается зуммер
|
|
Предупреждение о начале парковки]
|
|
–
|
IGN1 включен и переключатель стояночного тормоза включен и скорость автомобиля > 5 км/ч
|
|
|
–
|
Предупреждение о стояночном тормозе
|
|
Предупреждение о люке
|
|
–
|
Ключ выключен и дверь со стороны водителя открыта и люк открыт
|
|
|
Ледяное предупреждение
|
|
–
|
IGN2 включен и температура наружного воздуха < 4 по Цельсию
|
|
|
–
|
Предупреждение об обледенении
|
|
Предупреждение о ДПАС
|
|
–
|
Датчики положения передачи R и PAS обнаруживают предупреждение,
|
|
|
–
|
Предупреждение PAS Запуск в соответствии с уровнем предупреждения от датчиков PAS
|
|
Предупреждение СМК
|
|
–
|
SMK отправляет предупреждающие сообщения, такие как IDOUT WNG, ESCL Не заблокировано
Предупреждение, Предупреждение ESCL не разблокировано, Предупреждение SSB,
|
|
|
–
|
Предупреждение зуммером Запуск в соответствии с предупреждающим сообщением SMK
|
|
Задний обогреватель Передний антиобледенитель
|
|
–
|
IGN1 включен, генератор включен и обогреватель включен,
|
|
|
–
|
Включение обогревателя и антиобледенителя на 20 мин.
|
|
Стеклоподъемник
|
|
|
–
|
Power Window включен постоянно
|
|
|
|
|
–
|
30 сек. После выключения IGN 1 Power Window отключается
|
|
|
–
|
менее 30 сек. после выключения IGN1 и открытой двери водителя
|
|
|
–
|
Немедленно отключите электростеклоподъемники
|
|
Автовыключение заднего фонаря
|
|
–
|
Включение ключа и включение хвостового переключателя → Выключение ключа → Открытие двери водителя
|
|
|
|
–
|
Включение ключа и хвостового переключателя Вкл. → Выключение ключа → Открытие двери водителя → Хвост
Выкл. → Хвостовой переключатель Вкл.
|
|
|
ЕС ДХО
|
|
–
|
IGN2 включен, генератор включен, опция DRP включена, задний переключатель выключен,
|
|
|
|
–
|
IGN2 включен, генератор включен, опция DRP включена, задний переключатель выключен.
→ Задний переключатель Вкл.,
|
|
|
|
–
|
IGN2 включен, генератор включен, опция DRP включена, задний переключатель выключен.
→ IGN2 выкл.,
|
|
|
Авто свет
|
|
–
|
IGN1 Вкл. и автоматическое включение освещения в условиях дневного освещения
|
|
|
–
|
Задний фонарь выключен, головной фонарь выключен
|
|
|
–
|
Включение IGN1 и автоматическое включение освещения в условиях ночного освещения
|
|
|
–
|
Задний фонарь включен, фара включена
|
|
|
–
|
IGN1 вкл. и автоматическое включение освещения в условиях дневного освещения → ночь
легкое состояние
|
|
|
–
|
2,5 сек. после определения состояния ночного освещения, включения заднего фонаря и
Фара включена
|
|
|
–
|
Включение IGN1 и автоматическое включение освещения в условиях ночного освещения →
состояние дневного света
|
|
|
–
|
5сек. после обнаружения состояния дневного света, выключения заднего фонаря и головы
Лампа выключена
|
|
Передняя противотуманная фара
|
|
–
|
Переключатель передних противотуманных фар включен, когда включены IGN2 и задние фонари.
|
|
|
–
|
Передняя противотуманная фара включена
|
|
Задний противотуманный фонарь
|
|
–
|
Переключатель задних противотуманных фар включается при включении IGN2 и включенных задних фонарях и передних противотуманных фарах
На
|
|
|
–
|
Задняя противотуманная фара включена
|
|
|
–
|
Переключатель задних противотуманных фар включается при включении IGN2, включенных задних фонарях и включенных фарах
|
|
|
–
|
Задняя противотуманная фара включена
|
|
Комнатная лампа
|
|
|
–
|
Комнатная лампа включена на 20 мин.
|
|
|
–
|
Все двери закрыты и ключ [Вкл. → Выкл.] и любая дверь разблокирована,
|
|
|
–
|
Комнатная лампа включена на 30 секунд.
|
|
|
–
|
Все двери закрыты и ключ [Вкл. → Выкл.] и все двери заблокированы,
|
|
|
–
|
Комнатная лампа выключена
|
|
|
|
|
–
|
Комнатная лампа включена на 30 секунд.
|
|
|
–
|
Блокировка Tx при включенной лампе в комнате,
|
|
|
–
|
Комнатная лампа выключена
|
|
Налобный фонарь
|
|
–
|
Включение IGN2 и включения фар,
|
|
|
Эскорт
|
|
–
|
IGN2 вкл., переключатель фар вкл. → IGN выкл.,
|
|
|
–
|
Фара включена на 20 мин.
|
|
|
–
|
IGN2 включен, переключатель фар включен → IGN выключен → дверь водителя открыта →
Дверь закрыта,
|
|
|
–
|
Фара включена на 30 сек.
|
|
Статическая гибочная лампа
|
|
–
|
Включение IGN2, включение фар и скорость автомобиля <10 км/ч и рулевое управление
Угол колеса> 100 градусов,
|
|
|
–
|
Лампа статического изгиба Горит в соответствии с вращением по часовой стрелке По часовой стрелке
→ Левая лампа статического изгиба Вкл., счет по часовой стрелке → Правая статическая лампа
Лампа гибки включена
|
|
|
–
|
Включение IGN2, включение фар и скорость автомобиля <10 км/ч и передача
Положение [R] и угол поворота рулевого колеса >100 градусов
|
|
|
–
|
Противоположная сторона лампы статического изгиба Горит по часовой стрелке → Правая Статика
Лампа гибки включена, считайте по часовой стрелке → Левая статическая лампа гибки
На
|
|
|
–
|
Статические гибочные лампы контролируются сложным расчетом
между скоростью автомобиля и углом поворота рулевого колеса.
обратитесь к системе «Фары».
|
|
|
Налобный фонарь Добро пожаловать
|
|
–
|
Переключатель фар включен, все двери закрыты, все двери заперты и ключ
Выкл. и разблокировка TX,
|
|
|
–
|
Фары включены и задние фонари включены на 15 сек.
|
|
|
–
|
Переключатель фар включен, все двери закрыты, все двери заперты и ключ
Выкл. и разблокировка TX → Блокировка TX до истечения 15-секундного таймера,
|
|
|
–
|
Головной свет выключен сразу после блокировки TX
|
|
|
–
|
Автоматическое включение освещения, режим ночного освещения и закрытие всех дверей
и все двери заблокированы и ключ выключен и TX разблокирован,
|
|
|
–
|
Фары включены и задние фонари включены на 15 сек.
|
|
Разблокировка ЕС
|
|
–
|
Ключ выключен, открыта любая дверь и центральный переключатель, переключатель блокировки включен,
|
|
|
–
|
Все двери разблокировать
|
|
|
–
|
Выключение ключа и любая открытая дверь и блокировка Tx,
|
|
|
Ключевое напоминание
|
|
–
|
Включение ключа и открывание водительской/вспомогательной двери и центральный переключатель Переключатель блокировки
На,
|
|
|
–
|
Отпирание всех дверей. Если ручка остается заблокированной, BCM повторяет попытку разблокировки.
3 раза
|
|
|
–
|
Включение ключа и открывание двери водителем/помощью и изменение ручки водителя/помощника
разблокировать → заблокировать
|
|
|
–
|
Отпирание всех дверей. Если ручка остается заблокированной, BCM повторяет попытку разблокировки.
3 раза
|
|
Пассивное напоминание
|
|
–
|
Сигнал пассивного напоминания получен от SMK
|
|
|
–
|
Начинается предупреждение о разблокировке всех дверей и звуковом сигнале
|
|
грубая разблокировка
|
|
–
|
Key On и Crash Signal получены,
|
|
|
–
|
Отпирание всех дверей на 5 сек.
|
|
Определение скорости
Автоматический дверной замок
|
|
–
|
IGN1 включен, генератор включен, любая дверь разблокирована, скорость автомобиля > 15 км/ч,
|
|
|
|
–
|
IGN1 включен, генератор включен, скорость автомобиля > 15 км/ч, все двери заблокированы
→ Разблокировка любой двери,
|
|
|
Рычаг переключения передач
Автоматический дверной замок
|
|
–
|
IGN1 включен, генератор включен и рычаг переключения передач находится в положении [R] → не [R],
|
|
|
Ключ выключен
Автоматическая разблокировка двери
|
|
–
|
Любой дверной замок и ключ [In] → [Off]
|
|
|
Рычаг переключения передач
Автоматическая разблокировка двери
|
|
–
|
IGN1 включен, генератор включен и рычаг переключения передач не в положении [R] → [R],
|
|
|
Нави проснись
|
|
–
|
Key Out & Tx Unlock/Passive Unlock получены,
|
|
|
–
|
Отправка сигнала пробуждения навигации
|
|
–
|
Нет повторной отправки в течение 1 мин.
|
|
Выпуск хвостовых ворот
|
|
–
|
Включите отпирание всех дверей и открытие задних ворот,
|
|
|
|
–
|
Получен пассивный сигнал багажника,
|
|
|
Анти-вор
|
|
–
|
Все двери закрыты, ключ выключен, Tx Lock и все двери закрыты,
|
|
|
–
|
Взять через 30 сек. без перерывов
|
|
|
–
|
[Состояние постановки на охрану] Дверь открыта без сигнала Tx разблокировки/пассивной разблокировки
|
|
|
–
|
Срабатывает звуковой сигнал, мигает аварийная лампа
|
|
