Kia Cee'd: Устранение неисправностей / Описание и работа компрессора

Компрессор является силовым агрегатом системы кондиционирования.

Он расположен сбоку блока цилиндров и приводится в движение клиновым ремнем двигателя.

Компрессор превращает газообразный хладагент низкого давления и низкой температуры в газообразный хладагент высокого давления и высокой температуры.

Компрессор с регулируемой шайбой

Компрессор имеет наклонную шайбу, которая вращается для возвратно-поступательного движения поршней. сжимать хладагент.

Переменный компрессор наклонной шайбы регулирует угол наклонной шайбы для изменения вытеснение хладагента. Обеспечивает точное управление охлаждающей способностью в зависимости от салона автомобиля и условий движения.

Компрессор с регулируемой шайбой с внутренним управлением изменяет регулировку автомата перекоса. угол пластины с помощью MCV (механического регулирующего клапана) в соответствии с флуктуацией давления всасывания.

Компрессор с регулируемой шайбой с внешним управлением изменяет регулировку автомата перекоса. угол пластины с помощью ECV (электрического регулирующего клапана) в соответствии с электрической сигнал от блока управления отопителем и кондиционером.

Это обеспечивает стабильный контроль температуры и улучшает ощущения от вождения.

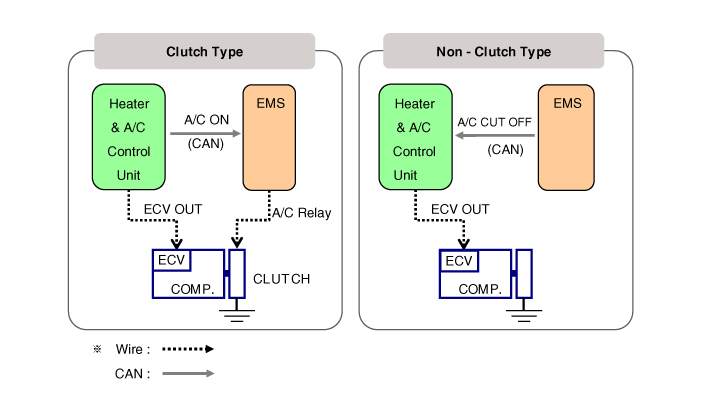

Схема управления ECV

Линия хладагента Процедуры ремонта

Замена 1. Слейте хладагент из холодильной системы. 2. Замените неисправную трубку или шланг. ...

Компрессор Компоненты и расположение компонентов

Компоненты 1. Центр Болт 2. Болт ступицы 3. Ступица в сборе 4. Стопорное кольцо 5. Шкив 6. Компрессор в сборе 7. Электрический регулирующий клапан ...
