Kia Cee'd: Головка блока цилиндров в сборе / Компоненты и расположение компонентов

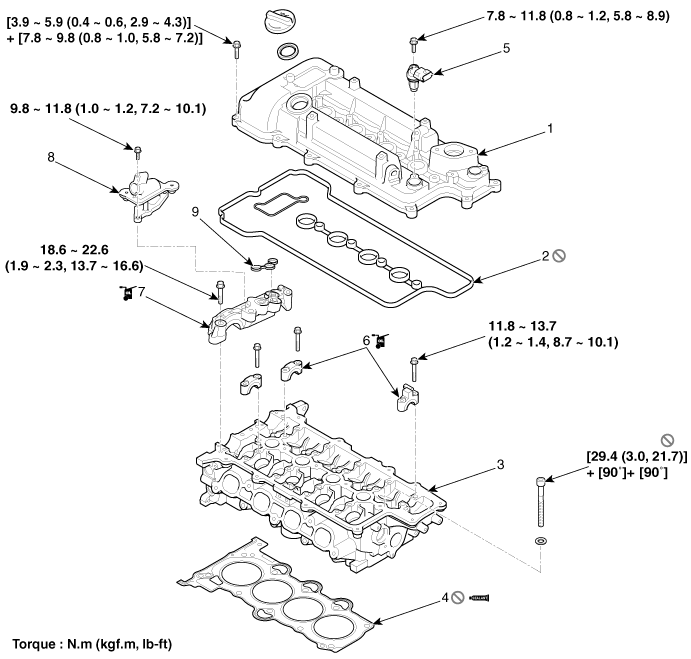

| Компоненты |
|
1. Крышка головки блока цилиндров
2. Прокладка крышки головки блока цилиндров 3. Головка цилиндра в сборе 4. Прокладка ГБЦ 5. Датчик положения распредвала |
6. Крышка подшипника распредвала
7. Крышка переднего подшипника распределительного вала. 8. Переходник OCV (масляный регулирующий клапан) 9. Уплотнительное кольцо |
|

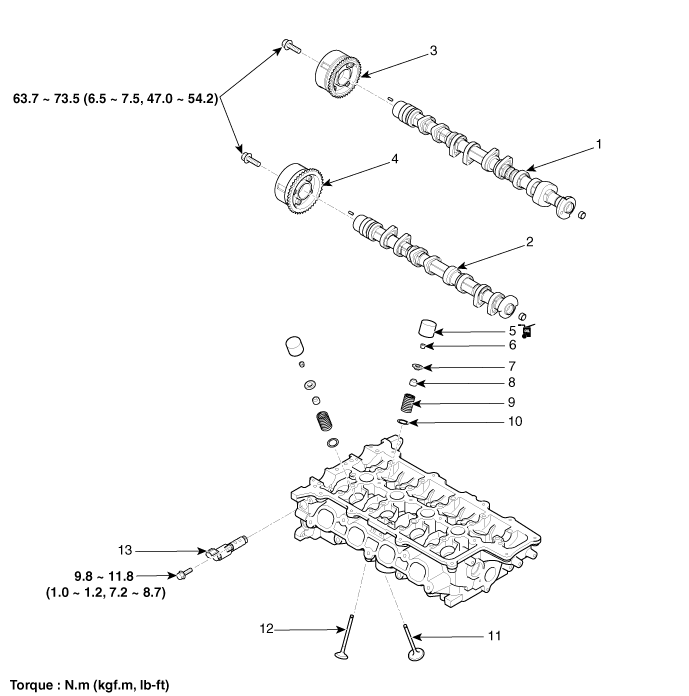

1. Распредвал выпускных клапанов
2. Впускной распредвал 3. Выхлоп CVVT в сборе 4. Впускной CVVT в сборе 5. Механический регулятор зазора (MLA) 6. Замок фиксатора 7. Фиксатор |
8. Уплотнение штока клапана
9. Пружина клапана 10. Седло пружины клапана 11. Впускной клапан 12. Выпускной клапан 13. Масляный регулирующий клапан (OCV) |
