Kia Cee'd: Блок управления кузовным оборудованием (BCM) / Расположение узлов и агрегатов

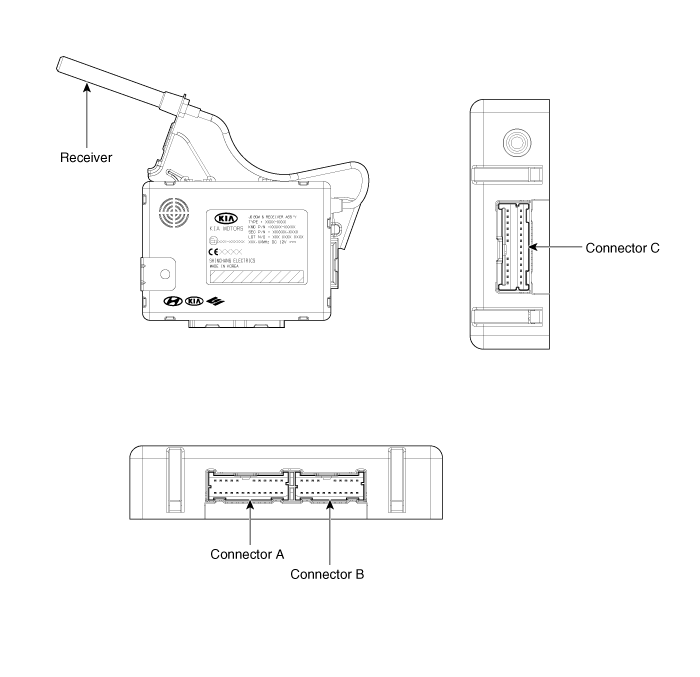

| Компоненты |

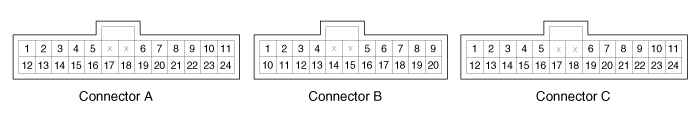

| Расположение контактов |
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Батарея
|
Переключатель дальнего света фар
|
Комнатная лампа
|
|
2
|
IGN1
|
Выключатель ближнего света фар
|
Внешний зуммер
|
|
3
|
IGN2
|
Выключатель боковой подушки безопасности
|
ИНД безопасности
|
|
4
|
АКК
|
Диагноз
|
PAS от IND
|
|
5
|
Переключатель тумана стеклоочистителя
|
ЛИН РПАС
|
Безопасное электрическое окно
|
|
6
|
Хвостовой переключатель
|
Автоматическая мощность света
|
АВ хвост
|
|
7
|
Ключ в
|
Датчик автоматического освещения
|
Освещение замочной скважины
|
|
8
|
Аварийная разблокировка
|
Авто свет GND
|
-
|
|
9
|
Переключатель переднего антиобледенителя
|
-
|
-
|
|
10
|
Переключатель обогревателя
|
Переключатель передних противотуманок
|
соленоид банкомата
|
|
11
|
Автоматический выключатель света
|
Задний противотуманный выключатель
|
-
|
|
12
|
Выключатель центрального замка двери
|
-
|
Лужа лампа
|
|
13
|
Тормозной переключатель
|
-
|
-
|
|
14
|
Выключатель заднего омывателя
|
МТС Rx
|
-
|
|
15
|
Переключатель заднего стеклоочистителя
|
МТС Тх
|
-
|
|
16
|
Переключатель омывателя
|
CAN высокий
|
Центральный замок IND
|
|
17
|
Переключатель стеклоочистителя INT
|
CAN низкий
|
ЗАЗЕМЛЕНИЕ
|
|
18
|
Переключатель INT заднего стеклоочистителя
|
CAN высокий
|
Реле омывателя фар
|
|
19
|
Переключатель открытия люка
|
CAN низкий
|
-
|
|
20
|
Переключатель блокировки с ключом
|
Регулятор ближнего света фар
|
Реле стеклоочистителя
|
|
21
|
Объем стеклоочистителя INT
|
|
-
|
|
22
|
Предупреждающий выключатель ДВС
|
|
-
|
|
23
|
Выключатель PAS
|
|
-
|
|
24
|
ЗАЗЕМЛЕНИЕ
|
|
-
|
Технические характеристики
Технические характеристики
Предметы
Технические характеристики
Номинальное напряжение
12 В постоянного тока
Рабочее напряжение
9 ~ 16 В постоянного тока
...
Принципиальные диаграммы
Принципиальная электрическая схема
...
