Kia Cee'd: Задний бампер / Расположение узлов и агрегатов
Руководство по ремонту Kia Cee'd JD.
/
Кузов (внутри и снаружи)
/
Задний бампер
/ Компоненты и расположение компонентов

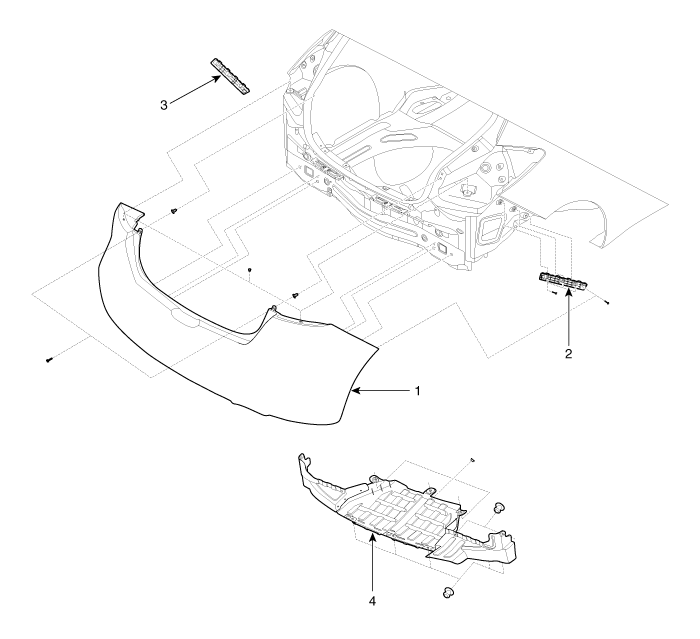

| Компоненты |
| [5 дверь] |
|
1. Накладка на задний бампер
2. Боковая скоба заднего бампера [правая] |
3. Боковая скоба заднего бампера [левая]
4. Задний бампер под кожухом |

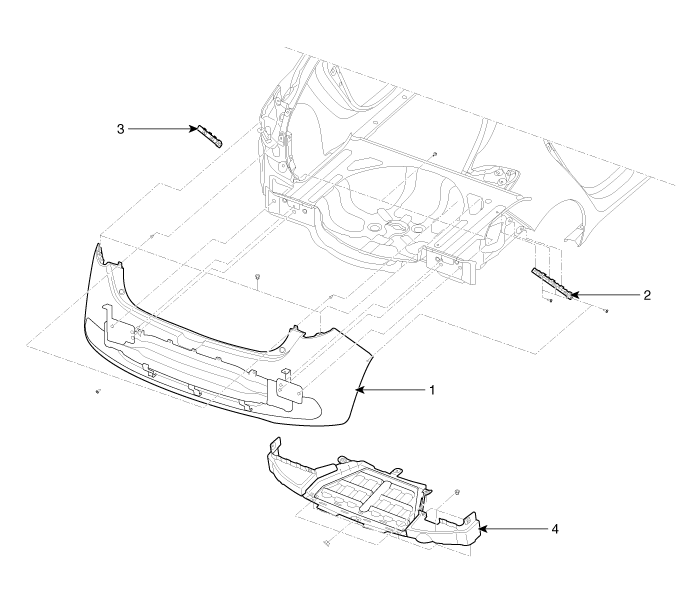

| Компоненты (2) |
| [3дверь] |
|
1. Накладка на задний бампер
2. Боковая скоба заднего бампера [правая] |
3. Боковая скоба заднего бампера [левая]
4. Задний бампер под кожухом |
Задний бампер
...
Накладка на задний бампер Компоненты и их расположение
Расположение компонента
1. Накладка на задний бампер
...
