Kia Stonic: система сцепления / корзина сцепления и диск сцепления

Руководство по ремонту Kia Stonic (YB) / система сцепления / Кожух сцепления и диск сцепления

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

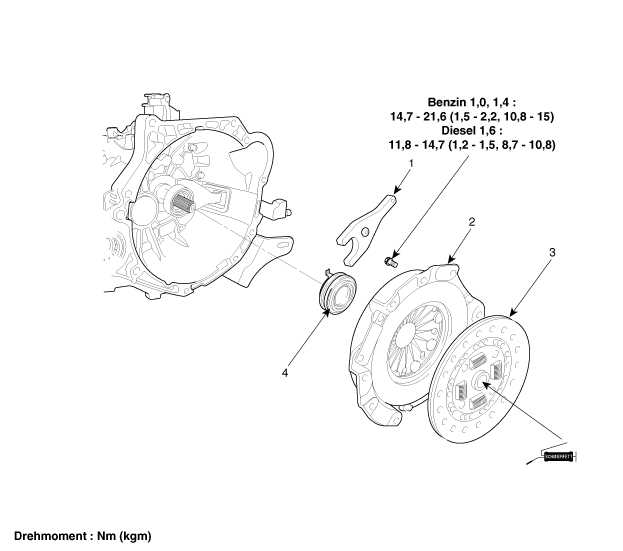

[Бензин 1,0/1,4 Дизель 1,6]

1. Выпускная вилка
2. Крышка сцепления

3. Диск сцепления
4. выжимной подшипник

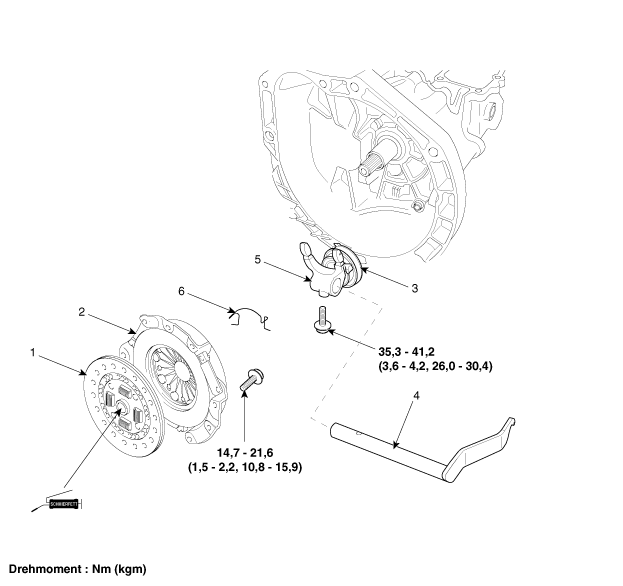

[Бензин 1.2]

1. Диск сцепления
2. Крышка сцепления
3. Выжимной подшипник
4. Рычаг выключения сцепления

5. возвратная пружина
6. Выпускная вилка
7. Сбросить клип

процедуры ремонта

расширение

1.	Снять коробку передач. D 1.6 NEW U TCI (см. механическая коробка передач - «механическая коробка передач») G 1.0 T-GDI / G 1.4 MPI (см. Механическая коробка передач — «Механическая коробка передач») G 1.2 MPI (см. «Механическая коробка передач» — «Механическая коробка передач»)

Ослабьте крепежные винты крышки сцепления.

Во избежание изгиба или скручивания винтов они должны быть решены в диагональном направлении.

[Бензин]

[ДИЗЕЛЬ]

ТЕСТ

КРЫШКА СЦЕПЛЕНИЯ

1.	Проверьте концы тарельчатых пружин на предмет износа и неровной высоты.

2.	Проверьте прижимную пластину на предмет износа, трещин и обесцвечивания.

3.	Убедитесь, что заклепки затянуты и крышка сцепления, если необходимо. заменять.

диск сцепления

1.	Накладка на ослабленные заклепки, неравномерный контакт, повреждение из-за Осмотрите на наличие задиров и загрязнений маслом или смазкой, а также Замените диск сцепления, если он неисправен.

2.	Проверьте торсионную пружину на наличие люфта и возможных повреждений. Если дефектный, заменить диск сцепления.

Расстояние между поверхностью накладки сцепления и заклепкой мера. Если показание меньше указанного ниже значения, замените его.

значение по умолчанию

Глубина заклепки диска сцепления (A): 0,3 мм (0,0118 дюйма)

монтаж

При необходимости нанесите смазку на шлицы входного вала коробки передач.

Рекомендуемая смазка: CASMOLY L9508.

Сухой состав: 0,2 г

•	Очистите шестерню первичного вала коробки передач и тонкий слой указанной смазки внутри Равномерно нанесите на них по часовой стрелке.

•	Внутренние поверхности выжимного подшипника и втулки оси очистить и нанести тонкий слой указанной смазки Равномерно нанесите по часовой стрелке на внутренние поверхности подшипников.

•	Если смазка не применяется, может произойти сильный износ на зубья или неправильное срабатывание сцепления появляться.

•	Если жира слишком много, центробежная сила может его вытянуть. разбрасываться и тем самым загрязнять диск сцепления. Это может привести к отсутствию силы трения. проскальзывает.

Кожух сцепления и диск сцепления со специальным инструментом (09411-1P000) установить.

При установке диска сцепления обратите внимание на направление.

Затяните крепежные винты крышки сцепления.

Момент затяжки

Бензин: 14,7~21,6 Нм (1,5~2,2 кгм)

Дизель: 11,8~14,79 Нм (1,2~1,5 кгм)

•	Слегка затяните все болты крышки сцепления, затем диагональное направление с предписанным моментом затяжки надевать. Это может вызвать скручивание, вибрацию крышки. и подъема прижимной пластины можно избежать.

•	Компоненты, соблюдающие предписанный момент затяжки установить. В противном случае возможен сбой в передаче крутящего момента сцепления. или ослабление крепежных винтов.

Во избежание изгиба или скручивания винтов они должны быть решены в диагональном направлении.

[Бензин]

[ДИЗЕЛЬ]

4.	Установите коробку передач. D 1.6 NEW U TCI (см. механическая коробка передач - «механическая коробка передач») G 1.0 T-GDI / G 1.4 MPI (см. Механическая коробка передач — «Механическая коробка передач») G 1.2 MPI (см. «Механическая коробка передач» — «Механическая коробка передач»)
