Общие сведения о безопасности и меры предосторожности

ИНСТРУКЦИИ

РАБОТА С ХЛАДАГЕНТОМ

1.	R-134a является очень летучим хладагентом. Капля на Кожа может привести к частичному обморожению. При обращении с хладагентом всегда надевайте защитные перчатки.

2.	Как правило, всегда необходимо носить защитные перчатки и очки. Необходимо использовать средства защиты рук и глаз. Хладагент при попадании в глаза Немедленно промойте большим количеством чистой воды.

3.	Бак R-134a находится под высоким давлением. Никогда не в жару Покиньте место и убедитесь, что температура хранения ниже 52°C. ложь.

4.	Для проверки системы на наличие утечек необходимо использовать электронный течеискатель. использоваться. Кроме того, следует учитывать, что при горении R-134a выделяет высокотоксичный газ фосген.

5.	Используйте только рекомендуемую смазку для систем R-134a. если другие Использование смазочных материалов, отличных от рекомендуемых, может привести к отказу системы.

Компрессорное масло очень гигроскопично, поэтому Меры предосторожности, которые необходимо соблюдать:

•	Компоненты контура хладагента сразу после снятия герметизированы для предотвращения попадания влаги.

•	Замыкания компонентов контура хладагента при монтаже снимайте только непосредственно перед подключением соответствующего компонента.

•	Линии и шланги хладагента быстро и без перебоев подключение для предотвращения попадания влаги в систему предотвращать.

•	Только одобренная смазка от герметичных использовать контейнеры.

7.	В случае случайной утечки хладагента из системы рабочая зона Перед продолжением работы достаточно проветрить помещение.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЗАМЕНЕ КОМПОНЕНТОВ КОНДИЦИОНЕРА ВОЗДУХА

1.	Никогда не ослабляйте и не открывайте соединения до вакуумирования системы.

2.	Открытые соединения компонентов непосредственно с крышками или заглушками близко для предотвращения попадания влаги и посторонних предметов препятствовать.

3.	Блокируется только непосредственно перед монтажом соответствующего компонента удаленный.

4.	Всегда используйте новые уплотнительные кольца при соединении компонентов. Перед Нанесите компрессорное масло на штуцер и прокладку.

ДЛЯ УСТАНОВКИ КРЕПЕЖНЫХ ЭЛЕМЕНТОВ

ФЛАНЕЦ С НАПРАВЛЯЮЩИМ ШТИФТОМ

Проверьте новое уплотнительное кольцо (используйте только указанное) на наличие повреждений и замените его. Смазать компрессорным маслом. Затяните гайку с указанным крутящим моментом.

ОБРАЩЕНИЕ С ТРУБАМИ И СОЕДИНЕНИЯ

Внутренние компоненты холодильной системы остаются химически стабильными до тех пор, пока таких как хладагенты и смазочные материалы без попадания влаги и инородных тел используется. Проникающие инородные тела (пыль), влага и воздух могут влияют на химическую стабильность и вызывают неисправности и серьезные привести к повреждению.

МЕРЫ ПРЕДОСТОРОЖНОСТИ, КОТОРЫЕ СЛЕДУЕТ СОБЛЮДАТЬ

1.	Все необходимые приготовления перед открытием системы хладагента чтобы система была открыта только до тех пор, пока это абсолютно необходимо останки.

2.	Немедленно закройте линии и соединения колпачками или заглушками, для предотвращения попадания посторонних предметов и влаги.

3.	Все линии и компоненты, имеющиеся на складе, должны быть доставлены остаются плотно закрытыми во время использования.

4.	Не сгибайте предварительно сформированные линии, чтобы соответствовать. Соответствующая линия использовать.

5.	Требуются все специальные инструменты (включая датчики и аксессуары). содержаться в чистоте и сухости.

Инструкции (R-1234yf)

•	Хладагент R-1234yf является горючим газом. Газ уменьшился кислород, необходимый для дыхания, и приводит в высоких концентрациях задохнуться. Пострадавший не осознает, что задыхается.

•	Вдыхание вызывает поражение центральной нервной системы а также головокружение.

•	Проглатывание вызывает боль в желудке. это раздражает кожу глаза и дыхательные пути. Не вдыхайте пары. Кроме того Избегайте контакта с кожей, глазами и одеждой.

В случае возникновения чрезвычайной ситуации необходимо соблюдать следующие меры безопасности: первый респондент также должен защитить себя. Весь, загрязненный Сними одежду.

–	Вдыхание: Выйдите на свежий воздух. Нет дыхания в настоящее время необходимо сделать искусственное дыхание. Есть ли проблемы при дыхании давать кислород. использовать кислород по мере необходимости если возможно квалифицированное обращение. Вызовите врача.

–

Попадание на кожу: При попадании на кожу немедленно смыть большим количеством воды. смывать Быстрое испарение жидкости может вызвать обморожение. причина. При наличии обморожения в теплой (не горячей) Купаться в воде (не растирать). Если нет воды, накройте чистой мягкой тканью или чем-то подобным. Вызовите врача. Постирайте загрязненную одежду перед одеванием.

–	Попадание в глаза: Немедленно промойте большим количеством воды в течение приблизительно 15 минут. также под веками. Для обморожения тепловата, а не горяча, использовать воду. Вызовите врача.

–	Проглатывание: Необычная ситуация. Поскольку это Газ, см. раздел о вдыхании. Без медицинской консультации не вызывайте рвоту. Если в сознании, пейте много воды. Никогда ничего не кладите в рот человеку, находящемуся без сознания. Немедленно Вызовите врача.

При обращении с хладагентом необходимо соблюдать следующие меры безопасности:

–	Обращаться осторожно.

–	Носите средства индивидуальной защиты.

–	Не вдыхайте пары.

–	Также избегайте контакта с кожей, глазами и одеждой.

–	Обеспечьте наличие мест для промывания глаз и аварийных душей. находится недалеко от рабочего места.

–	Используйте только в хорошо проветриваемых помещениях.

–	Беречь от солнечных лучей и не подвергать воздействию температур выше 50°C.

–	Все стандартные меры безопасности для работы с при использовании баллонов со сжатым газом.

–	Используйте только сертифицированные баллоны.

–	Защищайте баллон от физического повреждения.

–	Не повреждайте, не роняйте и не открывайте цилиндр Подвергать воздействию пламени или чрезмерному нагреву.

–	Откручивайте колпачок только непосредственно перед использованием.

–	Закрутите крышку обратно после использования.

–	Пустой контейнер также опасен.

–	Следует избегать попадания легковоспламеняющихся или взрывоопасных Форма концентрации паров в воздухе и что концентрация паров превышает установленные законом пределы.

–	Держите продукт и пустой контейнер вдали от всех источников тепла или воспламенения. держаться подальше.

–	Не подвергайте контейнеры давлению, не вскрывайте, не сваривайте, не припаивайте, сверлить, шлифовать или подвергать воздействию источников тепла или воспламенения.

–	Необходимо принять меры для предотвращения электростатического заряда. избегать.

–	Электрические устройства должны быть защищены в соответствии с применимыми стандартами.

–	Используйте только взрывозащищенное оборудование.

–	Запрещается использовать инструменты, образующие искры.

–	Курение запрещено.

–	При хранении хладагента соблюдаются следующие меры безопасности. обратить внимание:

–	Контейнер находится под давлением. Беречь от солнечных лучей и не Подвергать воздействию температур выше 52°C. Не колоть и не сжигать даже не после использования.

–	Контейнер плотно закрыт в сухом, прохладном и хорошем хранить в проветриваемом месте.

–	Хранить вдали от всех источников тепла или воспламенения.

–	Складские помещения должны хорошо проветриваться.

–	Обеспечьте достаточную вентиляцию, особенно в закрытых помещениях.

–	Защищайте баллон от физического повреждения.

–	Хранить вдали от несовместимых веществ.

–	Хранить в оригинальной упаковке.

•	Неконтролируемый выброс R-1234yf в рабочей зоне может привести к высоким уровням R-1234yf, который легко воспламеняется может быть. Поэтому техническое обслуживание систем R-1234yf должно проводиться только в хорошо проветриваемые рабочие места.

•

При обслуживании или ремонте систем кондиционирования воздуха с легковоспламеняющимися Хладагенты (легковоспламеняющиеся или выше), на рабочем месте должны быть все национальные, региональные или местные законодательные требования Безопасность на рабочем месте, связанная с находящимися под давлением или легковоспламеняющимися газы.

•	Не вдыхайте пары хладагента и смазочный туман. Осушать используйте соответствующие устройства для хладагента из кондиционера, которые одобрены для выписки и восстановления и соответствуют применимым нормам SAE.

•

Ни в коем случае с R-134a или R-1234yf, мобильные системы кондиционирования воздуха со сжатым воздухом цеха или другим хладагентом подобно ГХФУ-22 (R-22), увеличьте давление для проверки на наличие утечек; существует риск химических реакций, воспламеняемости воздуха/R-134a при повышенном давлении, загрязнение системы и возможные структурные повреждения системы.

•	Для предотвращения скопления хладагента в случае крупной утечки чтобы не открывать окна и двери автомобиля, когда кондиционер Заполнен.

•	Во избежание случайного выброса хладагента и для уменьшения проблем с безопасностью соединение разрешено устройств для обслуживания хладагента в автомобиль только при выключенном двигатель и после снижения давления хладагента на стороне высокого давления (примерно от 2 до 3 минут).

•	Правильные процедуры обращения с хладагентами должны информация, предоставленная производителем в паспорте безопасности материала (MSDS) эквивалентны.

•

Перед обслуживанием автомобиля обслуживающий персонал должен иметь Узнайте положение предохранительного клапана высокого давления. Обслуживающий персонал не должен находиться под автомобилем при заправке системы хладагента остановить, так как произойдет внезапная утечка хладагента из предохранительный клапан высокого давления.

РАБОТА С ХЛАДАГЕНТОМ

•

Некоторые практики, приемы и процедуры, а также информация Инструменты и устройства, обычно используемые для диагностики и техническое обслуживание мобильных кондиционеров с R-12 и R-134a, отличаются для систем кондиционирования воздуха с R-1234yf.

В зависимости от индивидуальных особенностей могут потребоваться модификации и корректировки. Сделаны свойства соответствующего хладагента. Нет Механики могут выполнять работы по техническому обслуживанию или ремонту без соответствующей подготовки. на мобильную систему кондиционирования воздуха с R-1234yf. Под Стандарт SAE J2845, система хладагента может быть обучена и сертифицированных механиков для обеспечения правильного и обслуживаемого обеспечить безопасную практику.

•	Специалисты по обслуживанию должны всегда использовать соответствующие средства индивидуальной защиты. износ при работе с системами, содержащими хладагенты.

•

Все специалисты по обслуживанию должны иметь действующий на тот момент Паспорт безопасности материала. (MSDS), который предоставляет информацию о безопасности и соответствующем защитном оборудовании содержит, прочитал и понял.

- Любой контакт с жидким или газообразным хладагентом следует избегать.

- Защитные очки с боковыми щитками и перчатки (изолированные от Потери тепла и непроницаемость для хладагента) должны при работе изнашивается в контуре хладагента.

- Контакт кожи с хладагентом может вызвать обморожение; в этом случае промойте пораженный участок теплой водой. В любом случае необходимо немедленно обратиться к врачу.

•	Необходимо немедленно обратиться к врачу, если это произошло после работа с высокими концентрациями хладагента вызывает жалобы. Симптомами могут быть: учащение дыхания, одышка, Головная боль, учащение пульса, головокружение.

•	Не вдыхайте пары хладагента и смазочный туман. Осушать используйте соответствующие устройства для хладагента из кондиционера, которые одобрены для выписки и восстановления и соответствуют применимым стандартам SAE.

1.	Хладагент R-1234yf очень летуч. Капля на коже Рука может вызвать местное обморожение. При обращении с хладагентом всегда надевайте перчатки.

2.	Как правило, всегда необходимо носить защитные перчатки и очки. Необходимо использовать средства защиты рук и глаз. Хладагент при попадании в глаза Немедленно промойте большим количеством чистой воды.

3.	Контейнер R-1234yf находится под высоким давлением. Никогда не в жару Покиньте место и убедитесь, что температура хранения ниже 52 °С.

4.	Для проверки системы часто используется электронный течеискатель. Использованы утечки хладагента. Обратите внимание, что при контакте R-1234yf с открытое пламя производит фосген, высокотоксичный газ.

5.	Используйте только рекомендуемую смазку для систем R-1234yf. Если смазочные материалы, отличные от рекомендуемых, могут вызвать отказ системы.

Компрессорное масло очень гигроскопично, поэтому Меры предосторожности, которые необходимо соблюдать:

•	Компоненты контура хладагента сразу после снятия герметизированы для предотвращения попадания влаги.

•	Замыкания компонентов контура хладагента при монтаже снимайте только непосредственно перед подключением соответствующего компонента.

•	Линии и шланги хладагента быстро и без перебоев подключение для предотвращения попадания влаги в систему предотвращать.

•	Только одобренная смазка от герметичных использовать контейнеры.

7.	В случае случайной утечки хладагента из системы рабочая зона Перед продолжением работы достаточно проветрить помещение.

8-й.	Перед обслуживанием и разборкой соединений хладагента удалите всю грязь, Удалите смазку и посторонние предметы из соединений.

описание и работа

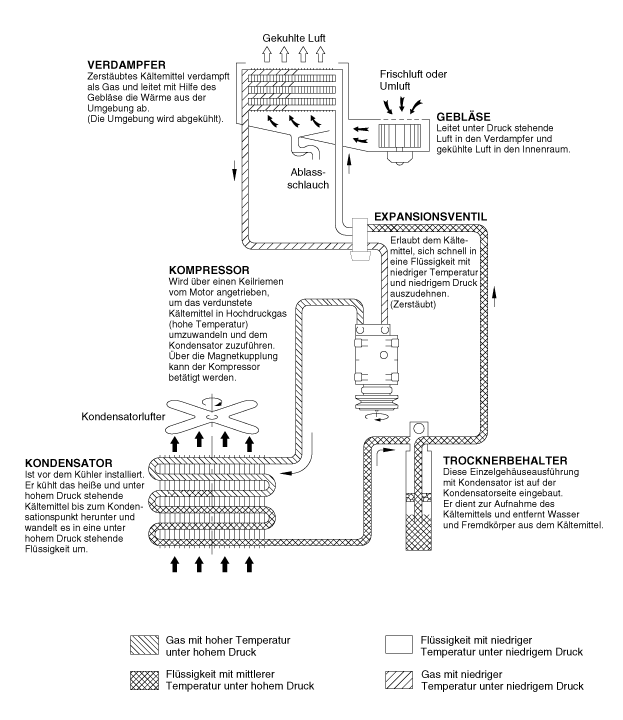

ЦИРКУЛЯЦИЯ ХЛАДАГЕНТА

процедуры ремонта

Проверьте характеристики охлаждающей жидкости

Прочтите информацию на табличке с техническими характеристиками хладагента, расположенной в моторном отсеке.

	Р-134а	Р-1234уф
Примеры

Если табличка с техническими характеристиками хладагента не видна, проверьте диаметр сервисного отверстия хладагента.

	Р-134а	Р-1234уф
сторона высокого давления
сторона низкого давления

※ Диаметр сервисного порта для стороны высокого/низкого давления варьируется на основе спецификации хладагента.

ОСНОВНЫЕ ИНСТРУКЦИИ ПО ОБРАЩЕНИЮ ХЛАДАГЕНТЫ

СЛИВ ХЛАДАГЕНТА

Для слива хладагента R-134a используйте только оборудование, соответствовать применимым стандартам и правовым нормам.

•	Пары хладагента и смазки могут раздражать глаза, Раздражает нос и дыхательные пути.

•	Соблюдайте осторожность при подключении устройств обслуживания.

•	Не вдыхайте хладагент и пары.

В случае случайной утечки хладагента очистите рабочую зону перед продолжением работы. достаточно проветривать.

Дополнительные инструкции по технике безопасности и информация от производителей хладагентов и компрессорных масел. относительно возможного риска для здоровья.

1.	Подключите хладагент R-134a/R-1234yf. Станция технического обслуживания (А) в соответствии с инструкциями производителя по (B) и порт низкого давления (C).

2.	После слива хладагента измерьте количество слитого масла. Для обеспечения, что такое же количество масла доливается перед заправкой системы.

ВАКУУМИРОВАНИЕ СИСТЕМЫ ХЛАДАГЕНТА

•	Пары хладагента и смазки могут раздражать глаза, Раздражает нос и дыхательные пути.

•	Соблюдайте осторожность при подключении устройств обслуживания.

•	Не вдыхайте хладагент и пары.

Когда система кондиционирования воздуха подвергается воздействию окружающего воздуха, т.е. при установке или ремонте он должен быть восстановлен с использованием системы восстановления/рециркуляции/заправки хладагента R-134a. быть откачанным. (Не подвергалась ли система воздействию окружающего воздуха в течение нескольких дней? открыт, емкость для жидкости с вставкой-осушителем необходимо заменить. и система должна быть откачана всухую в течение нескольких часов.)

2.	Один для слива R-134a Станция технического обслуживания (А) в соответствии с инструкциями производителя по (B) и порт низкого давления (C).

3.	Если вакуум не падает ниже 93,3 кПа (700 мм рт.ст.) возможно, в системе имеется утечка до. Частично заполните систему и проверьте герметичность (см. утечки хладагента").

4.	Отсоедините клапан низкого давления от порта низкого давления.

ЗАПОЛНИТЕ СИСТЕМУ

•	Пары хладагента и смазки могут раздражать глаза, Раздражает нос и дыхательные пути.

•	Соблюдайте осторожность при подключении устройств обслуживания.

•	Не вдыхайте хладагент и пары.

1.	Один для слива R-134a Блок восстановления/переработки/загрузки (A) в соответствии с инструкциями производителя подсоедините к порту высокого давления (B), как показано на рисунке.

Точно такое же количество нового хладагента, используемого при регенерации был снят, залить в систему кондиционирования. Только предписанное охлаждающее масло использовать. Система с 450 ± 25 г (15,7 ± 0,88 унции) хладагента R-134a заполнить. Не переполняйте систему, иначе компрессор выйдет из строя.

ТЕСТ НА УТЕЧКУ ХЛАДАГЕНТА

Всегда выполняйте тест на герметичность с помощью электронного течеискателя. при подозрении на утечку или проведении работ по техническому обслуживанию, в которых были демонтированы составные части, ослаблены или соединены соединения.

Чтобы правильно использовать течеискатель, обратитесь к инструкции по эксплуатации производителя. наблюдать.

Если обнаружена утечка, действуйте следующим образом:

1.	Проверьте момент затяжки соединения и при необходимости подтяните. Проверьте наличие утечек газа с помощью течеискателя (А):

2.	Если утечка сохраняется после затягивания соединения трубопровода обнаружен, откачайте хладагент, отсоедините трубное соединение и проверьте посадочные поверхности соединений на наличие повреждений. Даже с маленькими Замените соответствующие компоненты.

3.	Проверьте компрессорное масло и при необходимости долейте.

4.	Заполните кондиционер и систему снова электронным Проверить течеискатель. Если больше утечек не обнаружено, Вакуумируйте и заправляйте кондиционер.

Компоненты и обзор компонентов

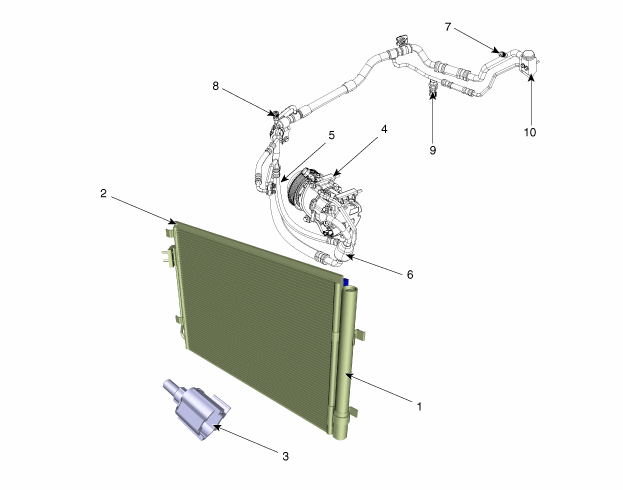

СПИСОК КОМПОНЕНТОВ ОБЗОР

моторного отсека

1. Сушилка для бутылок
2. Конденсатор
3. Датчик наружной температуры
4. Компрессор
5. Сливной шланг

6. прием и жидкостный шланг
7. СТО (низкое давление)
8. Станция технического обслуживания (высокое давление)
9. Датчик давления кондиционера (APT)
10. Расширительный клапан

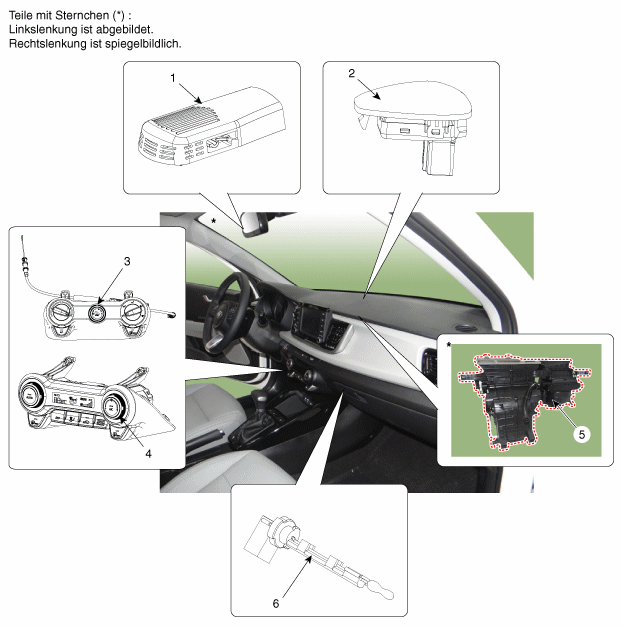

ВНУТРЕННЕ ПРОСТРАНСТВО

1. Датчик автоматического предотвращения запотевания
2. Фотодатчик
3. Контроллер отопителя и кондиционера (РУЧНОЙ)

4. Модуль управления отопителем и кондиционером (ФАТЦ)
5. Блок нагревателя и вентилятора
6. Датчик температуры испарителя

Спецификации

Осмотреть. кондиционер позиция СПЕЦИФИКАЦИЯ компрессор Тип ДВЭ12Н Тип масла и емкость ПАГ ...

компрессорное масло

процедуры ремонта спецификация масла 1. Для системы HFC-134a требуется синтетическое компрессорное масло (PAG), в то время как В системе используется компрессорное минеральное масло R12. Ты...

Дополнительная информация:
