Kia Stonic: система охлаждения/вентилятор радиатора

Руководство по ремонту Kia Stonic (YB) / механика двигателя / система охлаждения / Вентилятор радиатора

описание и работа

Описание

[Тип кондиционера]

Охлаждающий вентилятор работает в 2 этапа (ВЫСОКИЙ/НИЗКИЙ). Модуль управления двигателем (ECM) управляет вентилятором радиатора в зависимости от температуры охлаждающей жидкости, скорости автомобиля и работу кондиционера.

[Тип без кондиционера]

Вентилятор охлаждения работает в 1 ступени (ВЫСОКАЯ). Модуль управления двигателем (ECM) управляет вентилятор радиатора в зависимости от температуры охлаждающей жидкости, скорости автомобиля и работу кондиционера.

Спецификации

позиция	СПЕЦИФИКАЦИЯ
дизайн вентилятора	съемник
Регулятор скорости вентилятора	ШИМ
Масса воздуха (㎥/ч)	2050 - 8% мин.
Скорость вентилятора (1/мин)	2150 - 8% мин.
Ток (А)	23,3 +10% макс.

Схематические изображения

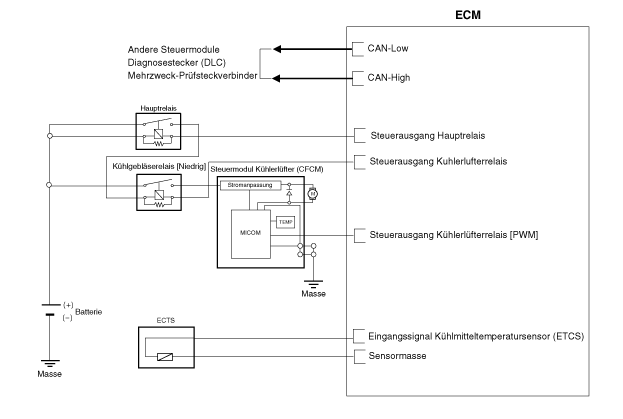

принципиальная электрическая схема

процедуры ремонта

вентилятор радиатора

1.	снимите кулер. (См. Система охлаждения — «Радиатор»)

Снимите вентилятор (А) с радиатора.

Момент затяжки:

4,9–7,9 Нм (0,5–0,8 кгм)

3.	Установка производится в порядке, обратном снятию.

управление вентилятором охлаждения (ШИМ)

1.	Снимите воздуховод. (См. Система впуска и выпуска — «Воздухоочиститель»)

2.	Разъем управления вентилятором охлаждения (A) и разъем вентилятора охлаждения (В) отклеить.

Снимите блок управления вентилятором охлаждения (А).

Момент затяжки:

2,8–3,3 Нм (0,28–0,33 кгм)

4.	Установка производится в порядке, обратном снятию.

ДЕМОНТАЖ

Снимите вентилятор радиатора (А) с блока вентилятора радиатора.

Момент затяжки:

2,8–3,3 Нм (0,28–0,33 кгм)

Отсоедините разъем электродвигателя охлаждающего вентилятора (А), а затем крышку кожуха. (В) удалить.

Момент затяжки:

2,8–3,3 Нм (0,28–0,33 кгм)

Снимите двигатель вентилятора (А) с кожуха вентилятора радиатора.

Момент затяжки.

4,9–8,3 Нм (0,50–0,85 кгм)

4.	Сборка в обратном порядке и примечания по сборке наблюдать.

ТЕСТ

двигатель вентилятора

1.	Отсоедините разъем двигателя вентилятора от резистора.

2.	Подайте напряжение батареи на положительную (+) клемму и заземлите на подключите отрицательную клемму (-).

3.	Убедитесь, что двигатель охлаждающего вентилятора работает правильно.
