Kia Stonic: передний бампер/решетка радиатора

Руководство по ремонту Kia Stonic (YB) / Кузов (внутри и снаружи) / передний бампер / Решетка

Компоненты и обзор компонентов

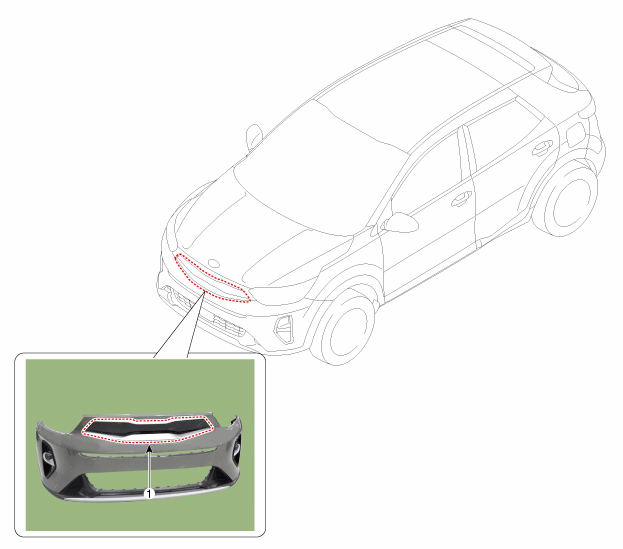

ОБЗОР КОМПОНЕНТОВ

1. Решетка

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

Наденьте перчатки, чтобы защитить руки.

•	Используя инструмент для снятия пластиковой панели, некоторые детали с внутренней подкладки, не царапая поверхность.

•	Не повредите обшивку и листовой металл.

1.	Снимите кожух переднего бампера. (См. Передний бампер — «Передний бампер в сборе»)

2.	Снимите амортизатор переднего бампера (А).

3.	Снимите нижнюю решетку переднего бампера (А).

4.	Ослабьте крепежные винты, затем снимите решетку переднего бампера (А).

5.	Ослабьте крепежные винты, затем верхнюю крышку решетки (А). удаленный.

6.	Ослабьте крепежные винты, затем решетку переднего бампера (А). удаленный.

Установка производится в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно связанный.

•	Замените поврежденные клипсы.
