Kia Stonic: двойное сцепление / блок двойного сцепления

Руководство по ремонту Kia Stonic (YB) / Система DCT (трансмиссия с двойным сцеплением) / Двойная муфта / Блок двойного сцепления

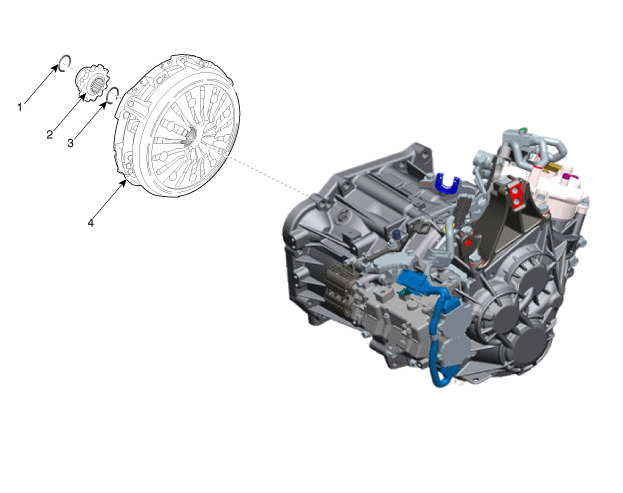

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

1. Стопорное кольцо
2. Шпоночный паз

3. стопорное кольцо
4. Двойное сцепление

процедуры ремонта

расширение

1.	Снимите коробку передач с двойным сцеплением с автомобиля. (См. Система DCT — «DCT»).

2.	Снимите шлицевую ступицу (В) после снятия стопорного кольца (А).

3.	Снимите стопорное кольцо (А).

4.	Снимите коробку передач с двойным сцеплением (A) с помощью специального инструмента (09430-C1180).

монтаж

•	Перед установкой коробки передач с двойным сцеплением проверьте, часть входного вала (A) достаточно смазана. Разве это не Если это так, смазывайте каждые 10 мм от конца шпоночной канавки.

•	Если жира слишком много, центробежная сила может его вытянуть. разбрасываться и тем самым загрязнять диск сцепления. Это может привести к проскальзыванию из-за отсутствия силы трения. приходить.

Специфицированная смазка: смазка для тяжелых условий эксплуатации автомобилей.

Количество: 0,15~0,25 г

Если необходимо заменить двойное сцепление, выполните инициализацию коррекции износа сцепления.

(1)	Снимите кожух вилки (А).

(2)	Снимите привод сцепления (А).

(3)	Выполните инициализацию коррекции износа сцепления. (См. Управление коробкой передач с двойным сцеплением — «Привод сцепления»)

(4)

Установите привод сцепления (А).

Момент затяжки:

19,6~26,5 Нм (2,0~2,7 кгм)

(5)

Установите крышку вилки (А).

Момент затяжки:

3,9~5,9 Нм (0,4~0,6 кгм)

2.	Двойное сцепление с приспособлением для установки двойного сцепления (09430-2A240) установить.

3.	Установите специальный инструмент (09430-2A240) со стороны картера сцепления. коробку передач с двойным сцеплением (А), повернув вал специального инструмента.

4.	Установите стопорное кольцо (А).

5.	Установите ступицу со шпоночным пазом (В) и стопорное кольцо (А).

6.	Установите коробку передач с двойным сцеплением на автомобиль. (См. Система DCT — «DCT»).

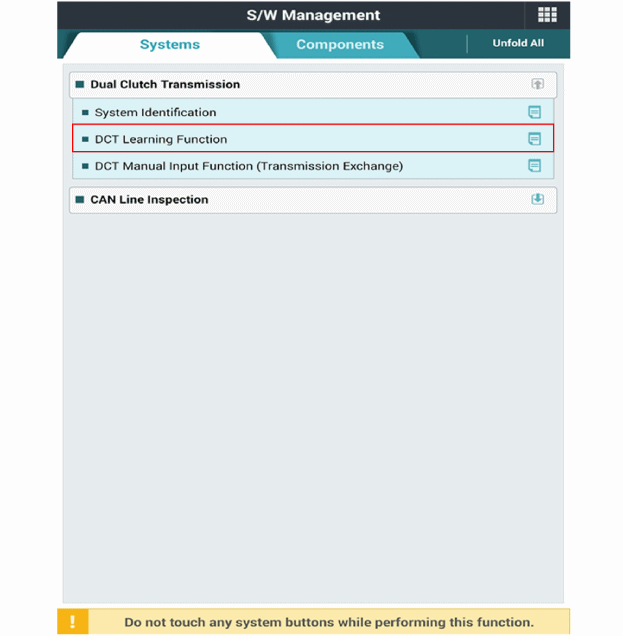

7.	Процедура программирования точки нажатия сцепления с помощью выполнить КДС.
