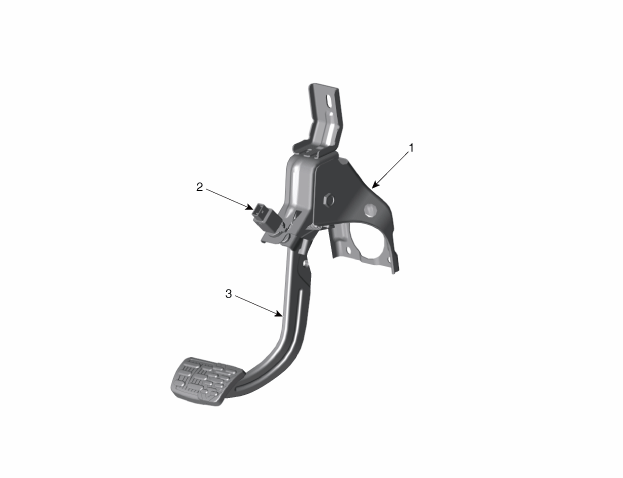

| ОБЗОР КОМПОНЕНТОВ |
|
1. Кронштейн педали тормоза
2. Выключатель стоп-сигнала |
3. Рычаг педали тормоза
|

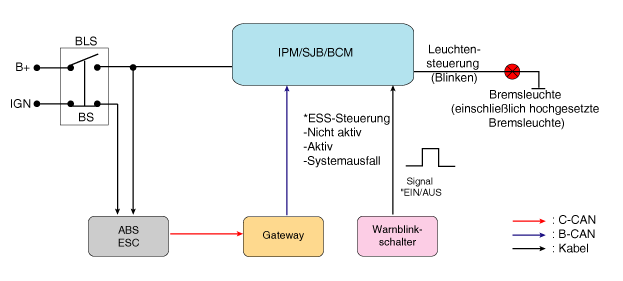

| ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА |
| ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА |

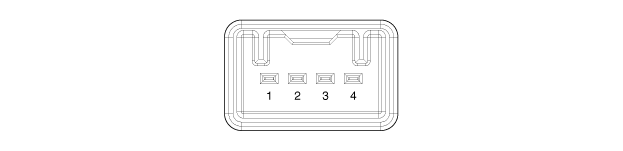

| ТЕРМИНАЛ ОПИСАНИЕ |
|
ЗАЖИМ
|
Описание
|
|
1
|
IGN1
|
|
2
|
Модуль управления двигателем (ECM)
|
|
3
|
Б.
|
|
4
|
стоп-сигнал
|
| Поиск неисправностей |
| 1. |

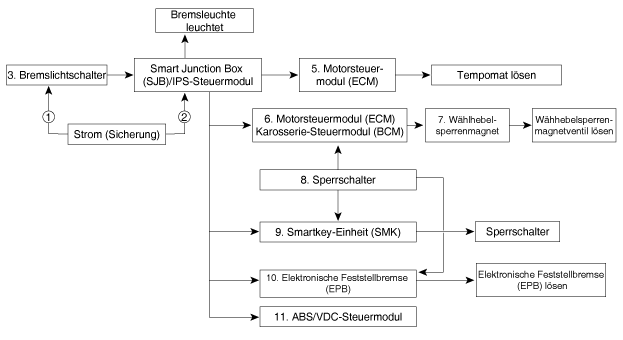

диагностика деталей
|
| 2. |

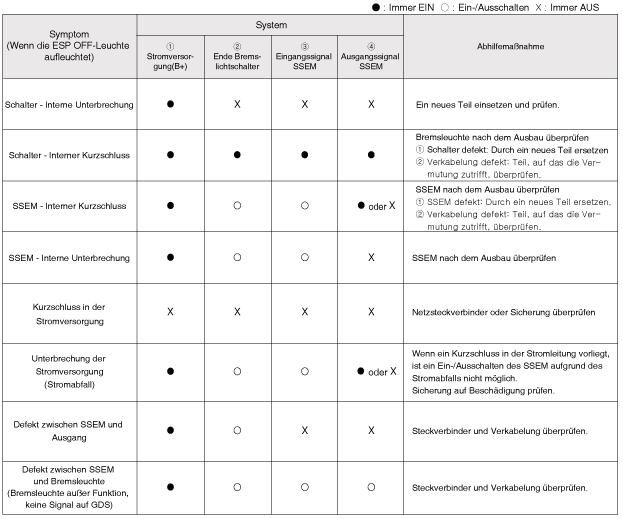

диагностика симптомов
|
| 3. |

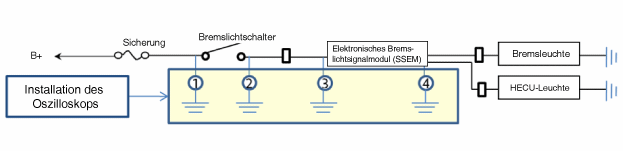

Диагностика системы выключателя стоп-сигналов
SSEM: модуль электронного стоп-сигнала |
| 4. |
Обратитесь к руководству по кодам ошибок, если отображаются соответствующие коды ошибок. становиться. |
| ОТНОШЕНИЕ |
| 1. |
Проверьте зазор между выключателем стоп-сигнала и кронштейном.
|
| 2. |
Если зазор между выключателем стоп-сигнала и кронштейном не 1,0 - 2,0 мм, монтажный зажим и другие детали должны быть в пределах допустимого диапазона стоп-сигнал нужно проверить. |
| 3. |
Если все в порядке, переустановите выключатель стоп-сигнала и Проверьте игру еще раз. |
| ТЕСТ |
| 1. |
Проверьте выключатель стоп-сигнала.
|
| СНЯТИЕ И УСТАНОВКА |
| 1. |
«Выключите» зажигание и отсоедините отрицательный полюс (-) аккумуляторной батареи. |
| 2. |
Снимите нижнюю облицовку приборной панели. (См. Кузов — «Нижняя отделка приборной панели») |
| 3. |
Отсоедините разъем выключателя стоп-сигнала (А).
|
| 4. |
Потяните стопорную пластину (А) в направлении стрелки.
|
| 5. |
Поверните выключатель тормоза против часовой стрелки на 45° и снимите его.
|
| 6. |
Закрепите рычаг педали тормоза и полностью вставьте выключатель тормоза, пока контактная часть не станет видна.
|
| 7. |
После установки поверните переключатель тормоза по часовой стрелке на 45° и Прикрепите стопорную пластину, нажав.
|
| 8-й. |
Подсоедините разъем выключателя стоп-сигналов (А).
|
| 9. |
Установите нижнюю панель приборов. (См. Кузов — «Нижняя отделка приборной панели») |
