Kia Stonic: Система управления двигателем/датчик наружной температуры (ATS)

Руководство по ремонту Kia Stonic (YB) / Управление двигателем/топливная система / система управления двигателем / Датчик наружной температуры (ATS)

Спецификации
СПЕЦИФИКАЦИЯ

Температура (°С)
СОПРОТИВЛЕНИЕ (кОм)
-40
811,1 ~ 956,8
-20
255,6~287,7
0
91,5 ~ 98,8
20
36,6~38,0
30
23,8 ~ 24,7
40
15,7~16,6
50
10,6~11,3
60
7,2~7,9
80
3,6~4,0

описание и работа
Описание

Датчик наружной температуры (ATS) крепится к переднему модулю и измеряет наружную температуру. ECM получает информацию не только о температуре воздуха на впуске, но и одновременно также информация о температуре наружного воздуха и количестве всасываемого воздуха, проходящего через предназначен для точного управления турбонагнетателем. Электрическое сопротивление ECTS уменьшается с повышением температуры и увеличивается с понижением температуры. Этот датчик имеет отрицательный температурный коэффициент (NTC), его сопротивление обратно пропорциональна температуре.

Схематические изображения

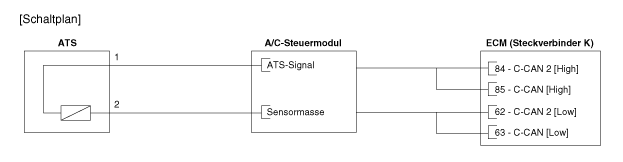

принципиальная электрическая схема

процедуры ремонта
ТЕСТ
1.

Выключите зажигание.

2.

Отсоедините разъем ATS.

3.

Измерьте сопротивление между клеммами 1 и 2 ATS [B1/S1].

4.

Убедитесь, что сопротивление находится в пределах спецификации.

Температура (°С)
СОПРОТИВЛЕНИЕ (кОм)
-40
811,1 ~ 956,8
-20
255,6~287,7
0
91,5 ~ 98,8
20
36,6~38,0
30
23,8 ~ 24,7
40
15,7~16,6
50
10,6~11,3
60
7,2~7,9
80
3,6~4,0

расширение
1.

Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.

Снимите кожух переднего бампера.

(См. Кузов — «Передний бампер»)

3.

Отсоедините разъем датчика наружной температуры (А).

4.

Снимите датчик температуры наружного воздуха (В).

монтаж
•

Следует отметить, что компонент может быть поврежден внутри. может если уронил. Когда компонент удален был установлен, его необходимо проверить перед установкой.

1.

Установка производится в порядке, обратном снятию.
