Kia Stinger: система охлаждения/регулятор температуры воды в сборе

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Система охлаждения / Узел контроля температуры воды

Компоненты и расположение компонентов

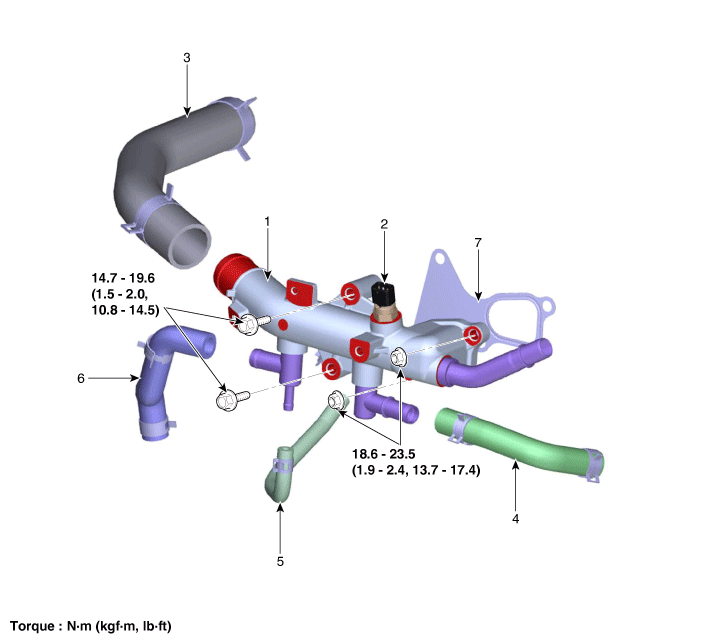

Компоненты

1. Контроль температуры воды сборка
2. Датчик температуры охлаждающей жидкости двигателя
3. Шланг для выпуска воды

4. Шланг отопителя
5. Водяной шланг впускного коллектора
6. Шланг масляного радиатора

Процедуры ремонта

Снятие и установка

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

3.	Снимите переднюю нижнюю крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

4.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

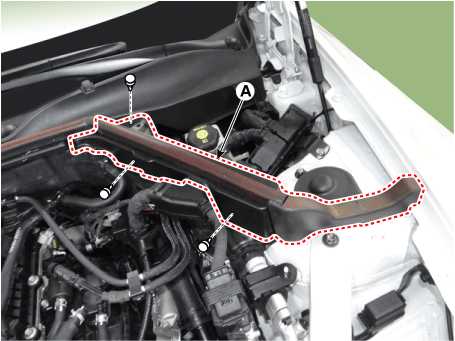

5.	Снимите уплотнительную крышку правого капота (А).

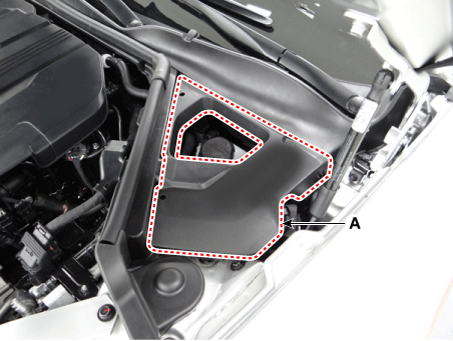

6.	Снимите крышку машинного отделения (А).

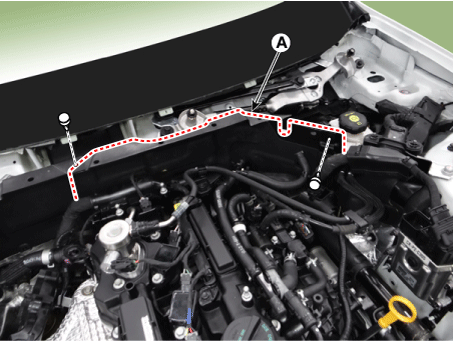

7.	Снимите уплотнительную крышку левого капота (А).

8.	Снимите верхнюю крышку капота. (См. Кузов (внутри и снаружи) — «Верхняя крышка капота»)

Отсоедините разъем проводки и жгут проводов от моторного отсека.

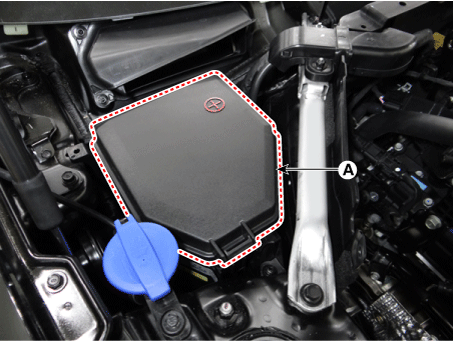

(1)	Снимите крышку блока предохранителей (А).

(2)	Отсоедините передний разъем управления (А).

(3)

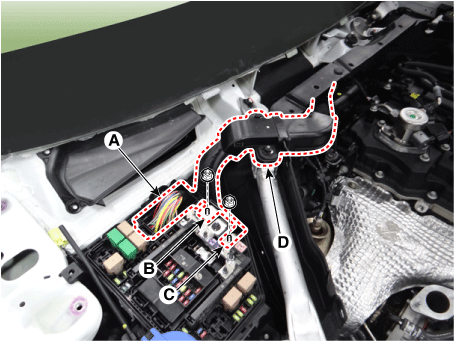

Отсоедините кабель заземления стартера (В).

Момент затяжки :

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

(4)

Отсоедините кабель заземления генератора (С).

Момент затяжки :

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

(5)

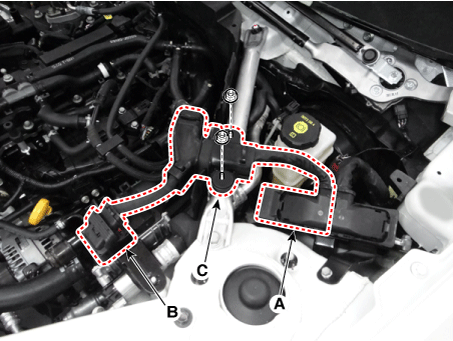

Снимите защиту проводки (D).

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут. 43,4 - 69,4 фунта·дюйм)

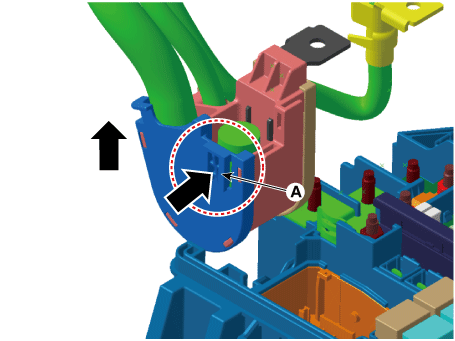

При снятии защиты с блока предохранителей нажмите на зажим крепления протектора (А) в направлении, указанном стрелкой а затем снимите защиту.

(6)	Отсоедините разъем ECM (A) и разъем TCM (B).

(7)

Снимите защиту проводки (С).

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут. 43,4 - 69,4 фунта·дюйм)

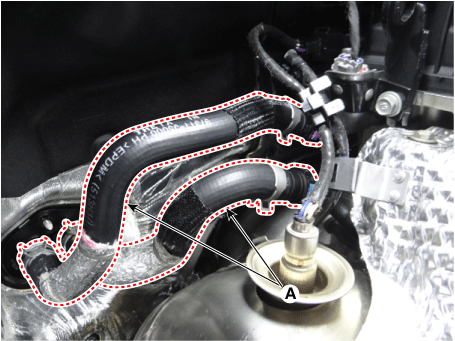

10.	Отсоедините шланги отопителя (А).

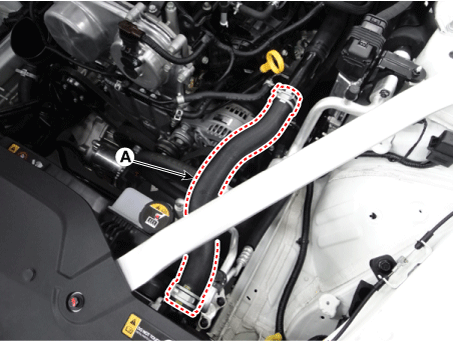

11.	Отсоедините верхний шланг радиатора (А).

12.	Снимите панель машинного отделения (А).

13.

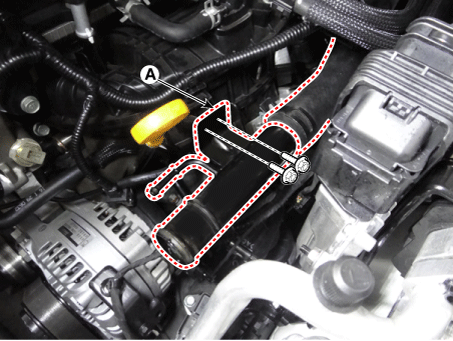

Снимите выпускную трубу для воды (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

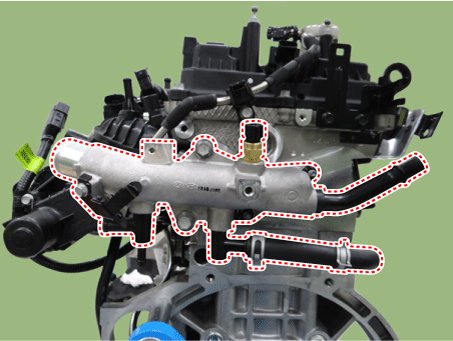

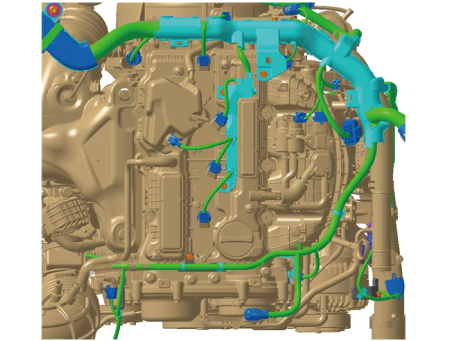

14.	Отсоедините разъемы проводки и зажимы жгута и снимите проводку. протектор вокруг узла контроля температуры воды.

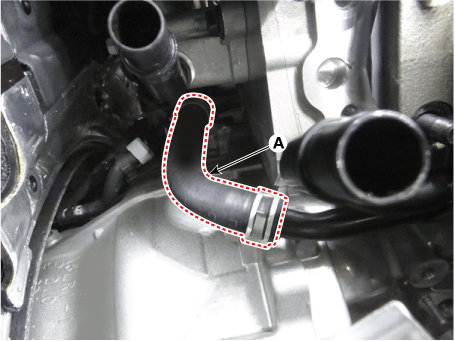

15.	Отсоедините перепускной шланг (А).

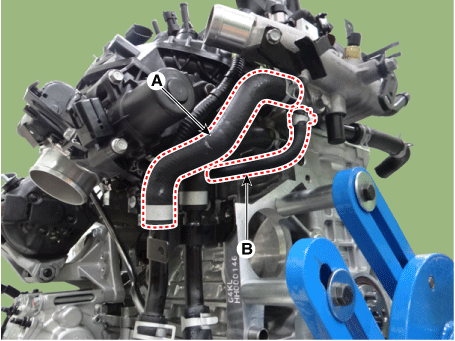

16.	Отсоедините шланг масляного радиатора (А) и электроуправление дроссельной заслонкой. (ETC) водяной шланг модуля (B).

17.

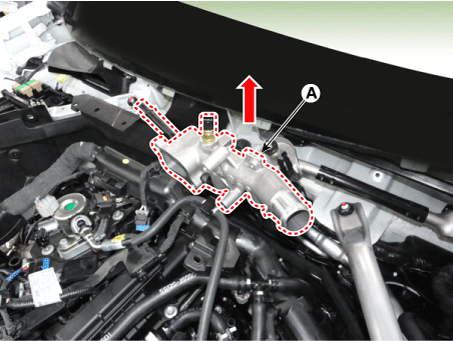

Снимите блок управления температурой воды (А) с прокладкой.

Момент затяжки :

Болты:

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт-фут)

Орехи:

19,6–23,5 Н·м (2,0–2,4 кгс·м, 14,5–17,4 фунт-фут)

Всегда используйте новую прокладку узла контроля температуры воды.

18.	Установите остальные детали в порядке, обратном снятию.

19.	Залейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

20.	Запустите двигатель и проверьте наличие утечек.

21.	Повторно проверьте уровень охлаждающей жидкости двигателя.
