Kia Stinger: система передней подвески / подрамник

Kia Stinger CK 2018-2023 Руководство по ремонту / Подвесная система / Система передней подвески / Подкадр

Процедуры ремонта
Удаление

[2WD]

1.

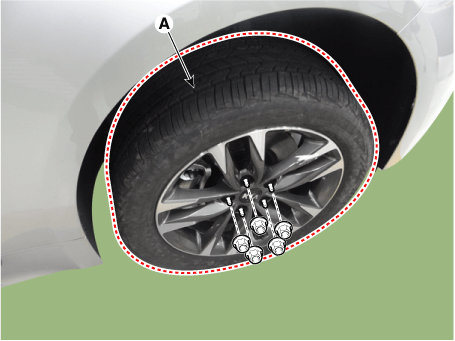

Снимите колесные гайки, переднее колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

2.

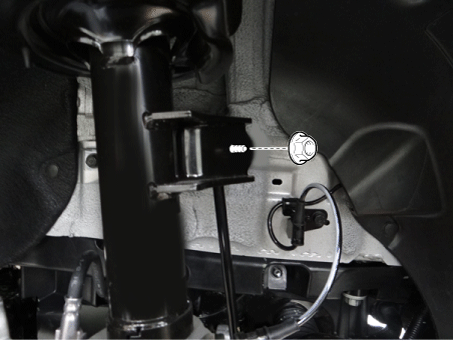

Ослабьте гайку и отделите стойку стабилизатора от переднего амортизатора. поглотитель.

Момент затяжки :

98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт·фут)

3.

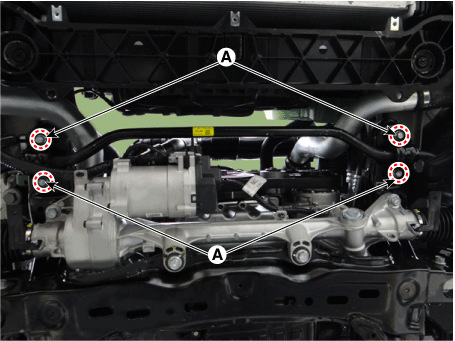

Ослабьте болты (А) и снимите стабилизатор поперечной устойчивости.

Момент затяжки:

49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

4.

Снимите боковую крышку машинного отделения.

D 2.2 R VGT (см. Механическая система двигателя — «Под крышкой машинного отделения»)

G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

5.

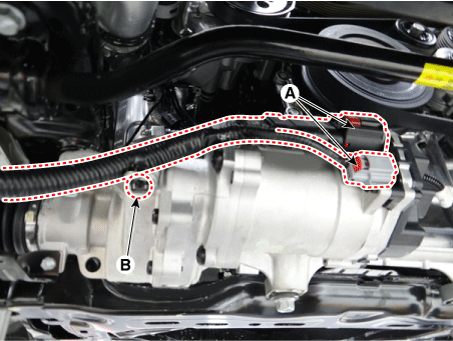

Отсоедините разъем R-MDPS (A) и зажим (B).

6.

Ослабьте болт соединения вала (А) и затем отделите соединение вала.

Момент затяжки:

32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

•

Держите руль в нейтральном положении. Движущийся рулевое колесо может повредить кабель внутри часов весна.

•

Затяните болты рулевой колонки в том же направлении как их убрали.

•

Не используйте повторно болт универсального шарнира при установке.

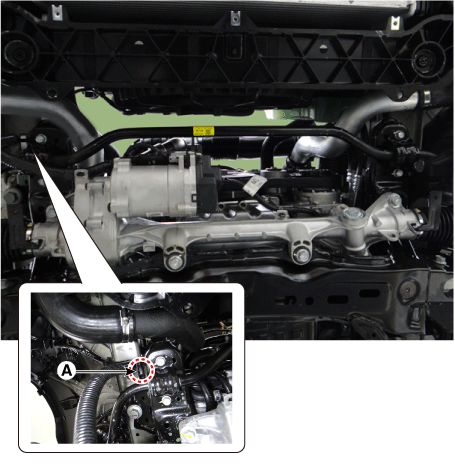

7.

Отсоедините зажим проводки R-MDPS (A) от подрамника.

8.

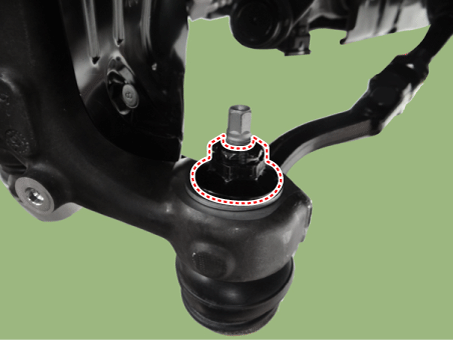

Снимите гайку наконечника рулевой тяги.

Момент затяжки :

88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,6 фунт-фут)

9.

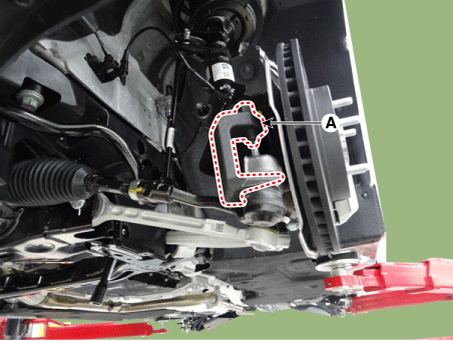

Снимите поворотный кулак с помощью съемника шарового шарнира (А).

10.

Ослабьте болты коробки передач (А) и снимите коробку передач.

В целях безопасности необходимо использовать домкрат.

11.

Снимите защиту переднего колеса.

12.

Снимите боковой рычаг.

Момент затяжки:

117,7–132,4 Н·м (12,0–13,5 кгс·м, 86,8–97,6 фунт·фут)

13.

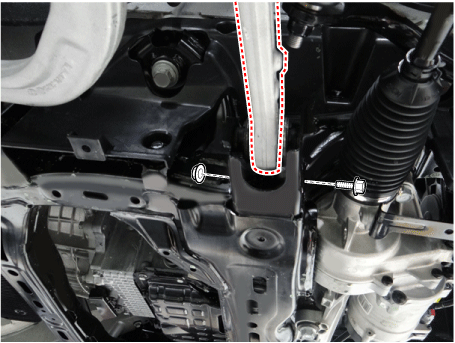

Ослабьте болт и гайку рычага сжатия на подрамнике.

Момент затяжки:

156,9–176,5 Н·м (16,0–18,0 кгс·м, 115,7–130,2 фунт-фут)

14.

Снимите капот в сборе.

(См. Кузов — «Капот в сборе»)

15.

Соберите опору двигателя в машинном отделении.

(См. Специальные сервисные инструменты — «Сборочный чертеж крепления опоры двигателя»)

16.

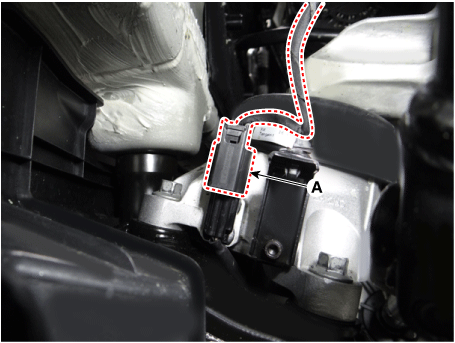

Отсоедините разъем полуактивной опоры двигателя (А). [Р 2.2]

[левый]

[Правый]

17.

Ослабьте болт впускного шланга промежуточного охладителя. [Р 2.2]

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

18.

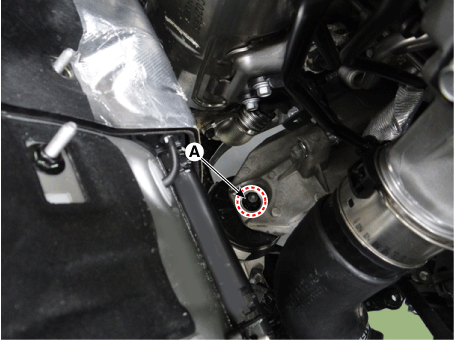

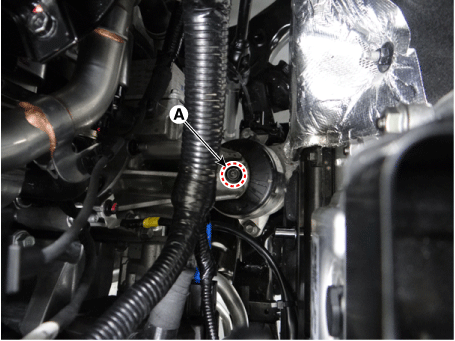

Ослабьте гайку изолятора крепления двигателя (А).

Момент затяжки:

63,7–83,3 Н·м (6,5–8,5 кгс·м, 47,0–61,5 фунт-фут)

[Правый]

[2.0 T-GDI ТЕТА II, R 2.2]

[левый]

[3.3 Т-ГДИ ЛЯМБДА II]

При ослаблении гайки монтажного изолятора 3.3 T-GDI LAMBDA II поднимите автомобиль.

19.

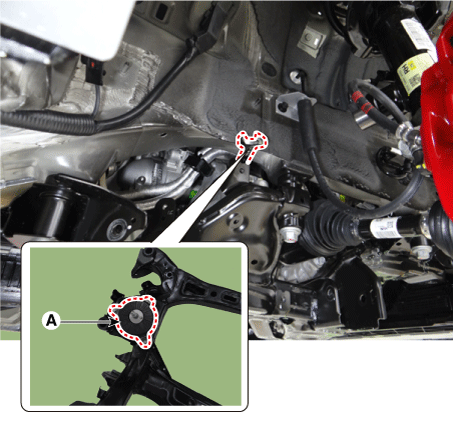

Снимите зажим (А) с подрамника.

[3.3 Т-ГДИ ЛЯМБДА II]

20.

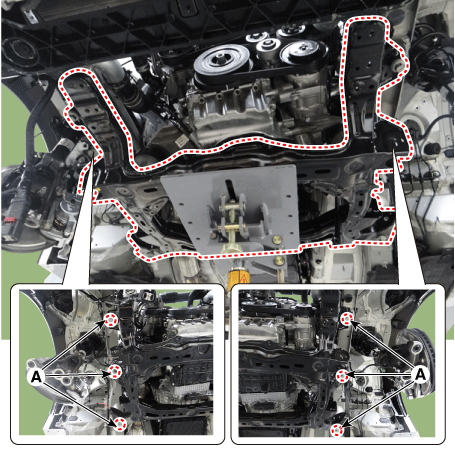

Ослабьте болты (А) и снимите подрамник.

Момент затяжки :

176,5–196,1 Н·м (18,0–20,0 кгс·м, 130,2–144,7 фунт·фут)

В целях безопасности необходимо использовать домкрат.

21.

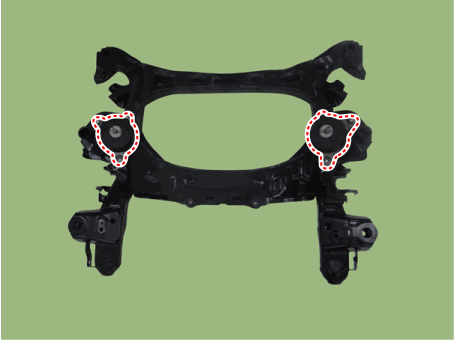

Снимите кронштейн двигателя с подрамника.

Момент затяжки:

49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

22.

Установите в порядке, обратном снятию.

Установите на высоте пустого автомобиля, когда он собран.

23.

Проверьте переднее выравнивание.

(См. Система подвески — «Выравнивание»)

[полный привод]

1.

Снимите колесные гайки, переднее колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

2.

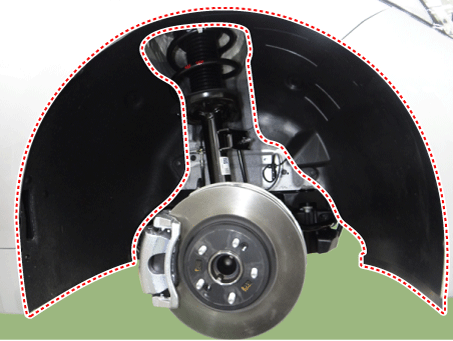

Снимите защиту переднего колеса.

3.

Снимите боковую крышку машинного отделения.

D 2.2 R VGT (см. Механическая система двигателя — «Под крышкой машинного отделения»)

G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

4.

Снимите боковой рычаг.

Момент затяжки:

117,7–132,4 Н·м (12,0–13,5 кгс·м, 86,8–97,6 фунт·фут)

5.

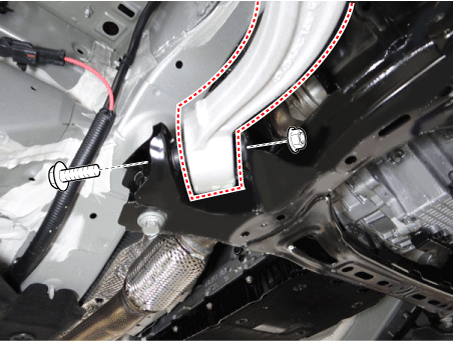

Ослабьте болт и гайку рычага сжатия на подрамнике.

Момент затяжки:

156,9–176,5 Н·м (16,0–18,0 кгс·м, 115,7–130,2 фунт-фут)

6.

Ослабьте гайку и отделите стойку стабилизатора от переднего амортизатора. поглотитель.

Момент затяжки:

98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт·фут)

7.

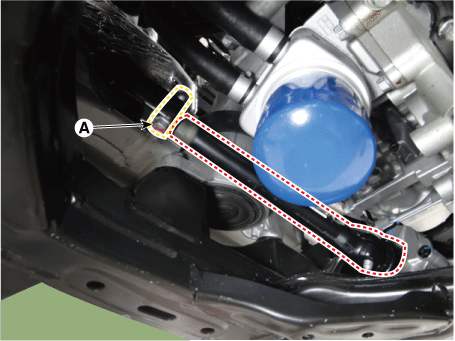

Ослабьте болты (А) и снимите стабилизатор поперечной устойчивости.

Момент затяжки:

49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

8.

Отсоедините разъем R-MDPS (A) и зажим (B).

9.

Ослабьте болт соединения вала (А) и затем отделите соединение вала.

Момент затяжки:

32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

•

Держите руль в нейтральном положении. Движущийся рулевое колесо может повредить кабель внутри часов весна.

•

Затяните болты рулевой колонки в том же направлении как их убрали.

•

Не используйте повторно болт универсального шарнира при установке.

10.

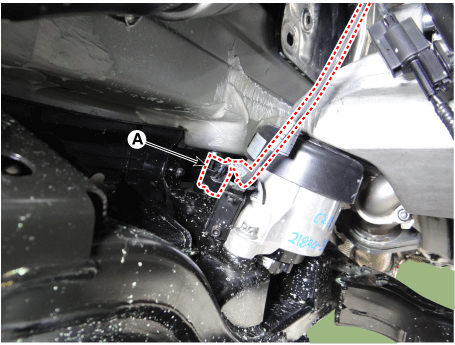

Отсоедините зажим проводки R-MDPS (A) от подрамника.

11.

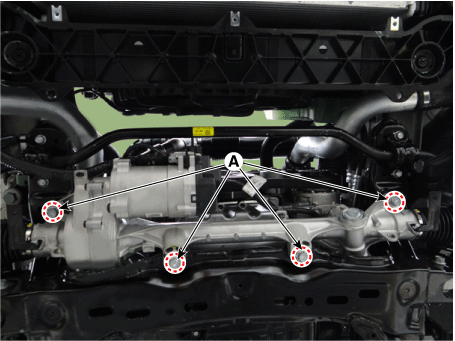

Ослабьте болты коробки передач (А) и снимите коробку передач.

В целях безопасности необходимо использовать домкрат.

12.

Снимите капот в сборе.

(См. Кузов — «Капот в сборе»)

13.

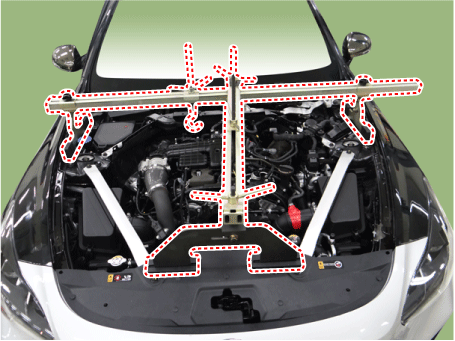

Соберите опору двигателя в машинном отделении.

(См. Специальные сервисные инструменты — «Сборочный чертеж крепления опоры двигателя»)

14.

Отсоедините разъем полуактивной опоры двигателя (А). [Р 2.2]

[левый]

[Правый]

15.

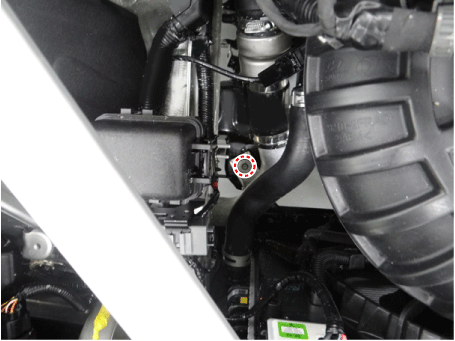

Ослабьте болт впускного шланга промежуточного охладителя. [Р 2.2]

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

16.

Ослабьте гайку изолятора крепления двигателя (А).

Момент затяжки:

63,7–83,3 Н·м (6,5–8,5 кгс·м, 47,0–61,5 фунт-фут)

[Правый]

[2.0 T-GDI ТЕТА II, R 2.2]

[левый]

[3.3 Т-ГДИ ЛЯМБДА II]

При ослаблении гайки монтажного изолятора 3.3 T-GDI LAMBDA II поднимите автомобиль.

17.

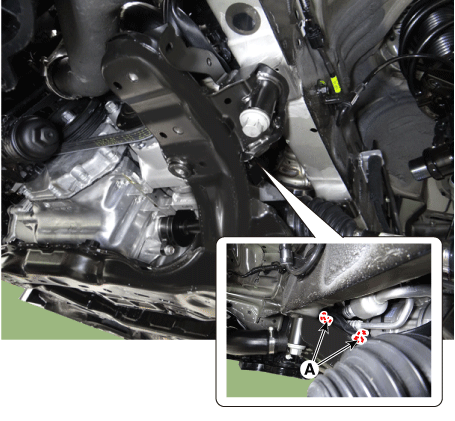

Снимите зажим (А) с подрамника.

[3.3 Т-ГДИ ЛЯМБДА II]

18.

Ослабьте болты (А) и снимите подрамник.

Момент затяжки:

176,5–196,1 Н·м (18,0–20,0 кгс·м, 130,2–144,7 фунт·фут)

В целях безопасности необходимо использовать домкрат.

19.

Снимите кронштейн двигателя с подрамника.

Момент затяжки:

49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

20.

Установите в порядке, обратном снятию.

Установите на высоте пустого автомобиля, когда он собран.

21.

Проверьте переднее выравнивание.

(См. Система подвески — «Выравнивание»)
