Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Аудио / Динамики

Процедуры ремонта

осмотр

Устранение неполадок динамиков

При обращении с динамиками:

•	Не ударяйте динамики, роняя или бросая их.

•	Будьте осторожны, чтобы не пролить воду или масло на динамики.

•	Будьте осторожны при обращении с динамиком, поскольку диафрагма сделана из бумаги. легко рвется от удара или внешней силы.

•	Настройка аудиосистемы может привести к повреждению динамиков. Модифицированный на динамики не распространяется гарантия производителя.

1.	Базовый осмотр Ослабьте винты, чтобы исключить помехи от отделки кузова и окружающие детали, а затем снимите динамик. После снятия динамика проверьте качество звука динамика с помощью разъем вставлен.

Проверка по каждой причине

(1)

Аномальная вибрация

–	Убедитесь, что крепежные винты правильно затянуты перед заменой динамика.

–	Переустановите динамик и убедитесь, что проблема устранена.

–	Если симптом не исчезает, замените динамик с новым.

(2)

Шум

–	Убедитесь, что разъем динамика правильно подключен и переустановите разъем, если это необходимо.

–	Если в режиме радио возникают шумы, включите проигрыватель компакт-дисков. режим.

–	Если шумы возникают в обоих режимах, замените динамик на новенький.

Если шумы возникают только в режиме радио, плохое радио причиной является прием, поэтому не заменяйте динамик.

(3)

Плохая работа

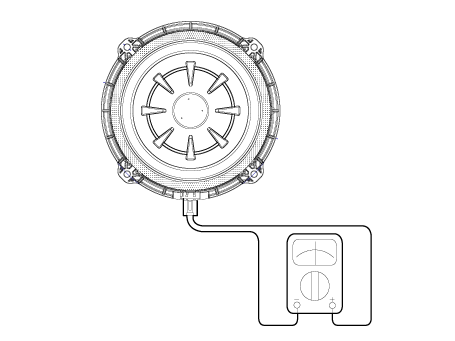

–	Проверьте плюсовую (+) и отрицательную (-) клеммы динамика. с помощью омметра.

–	Если сопротивление измеряется при указанном показанном значении ниже, динамик работает нормально.

–	Если измеренное сопротивление отличается от указанного значение, замените динамик.

Удаление

Динамик в передней двери

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

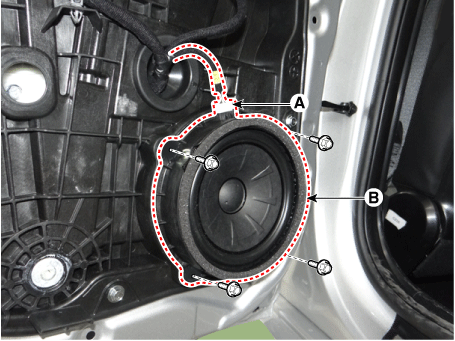

3.	Снимите динамик передней двери (B), предварительно отсоединив разъем (A). и откручивание болтов.

Передний высокочастотный динамик

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

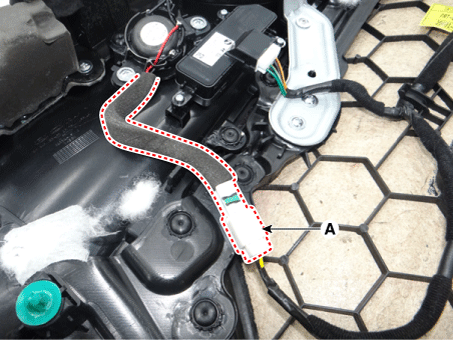

3.	Отсоедините разъем переднего высокочастотного динамика (А).

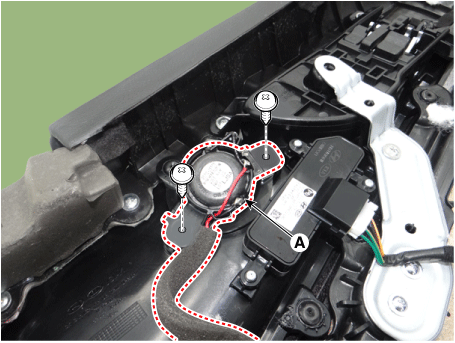

4.	Снимите передний высокочастотный динамик (A) после ослабления крепежных винтов.

Передний среднечастотный динамик

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

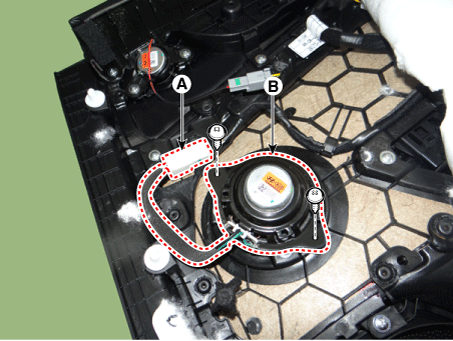

3.	Снимите передний среднечастотный динамик (B) после отсоединения разъема. (А) и ослабив крепежные винты.

Динамик задней двери

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

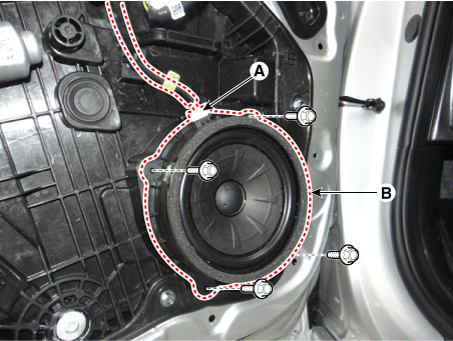

3.	Снимите динамик задней двери (B), предварительно отсоединив разъем (A). и ослабление болтов крепления.

Задний высокочастотный динамик

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

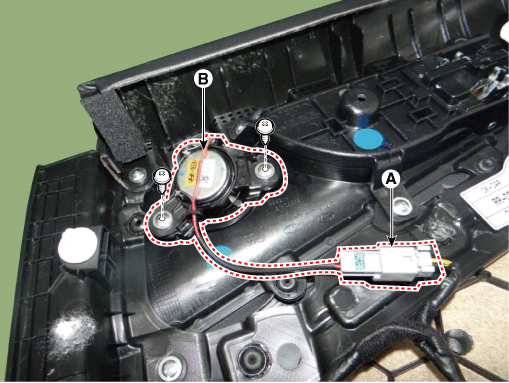

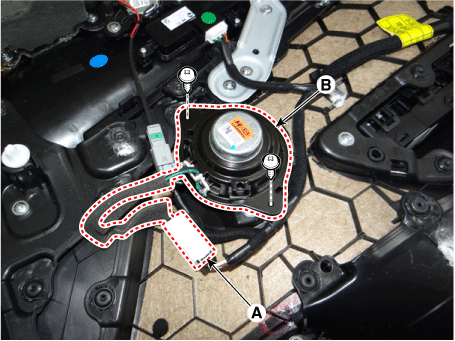

3.	Снимите задний высокочастотный динамик (B) после отсоединения разъема. (А) и ослабив крепежные винты.

Задний среднечастотный динамик

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

3.	Снимите задний среднечастотный динамик (B) после отсоединения разъема. (А) и ослабив крепежные винты.

Центральный динамик Crash Pad

Будьте осторожны, чтобы не поцарапать аварийную подушку и связанные с ней детали.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

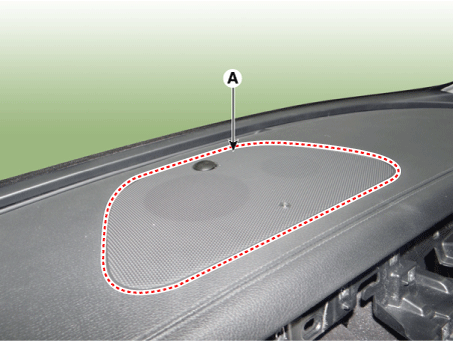

2.	С помощью скребка или съемника снимите решетку центрального динамика панели безопасности. (А).

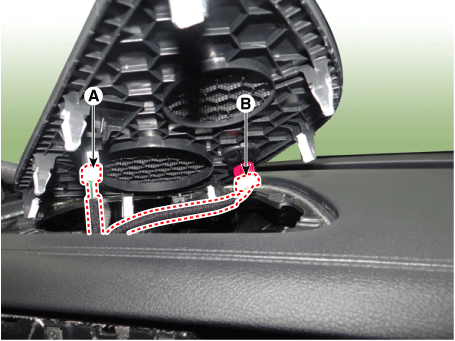

3.	Отсоедините разъем безопасности (A) и разъем автоматического освещения и фотодатчика. (Б).

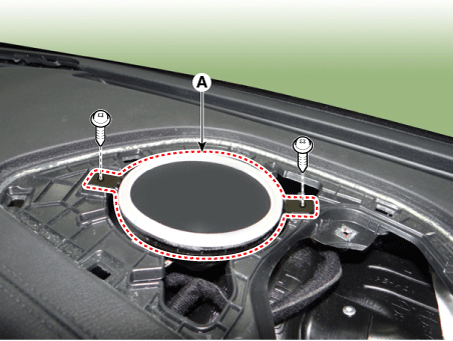

4.	Снимите центральный динамик (A) подушки безопасности после ослабления крепления. винты.

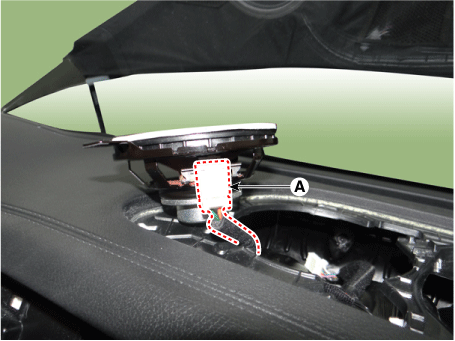

5.	Отсоедините разъем центрального динамика подушки безопасности (А).

Динамик сабвуфера

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите напольный ковер. (См. Кузов — «Ковер на полу»)

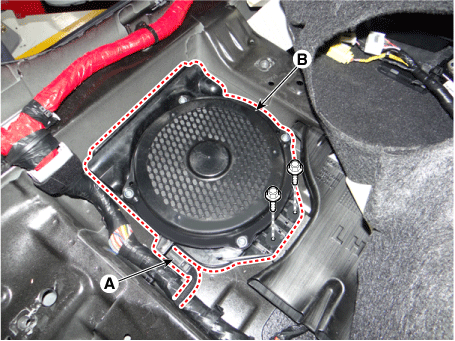

3.	Снимите низкочастотный динамик (B) после отсоединения разъема (A). и ослабление болтов крепления.

Монтаж

Динамик в передней двери

1.	Установите динамик передней двери.

2.	Установить обшивку передней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Передний высокочастотный динамик

1.	Установите передний высокочастотный динамик.

2.	Установить обшивку передней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Передний среднечастотный динамик

1.	Установите передний среднечастотный динамик.

2.	Установить обшивку передней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Динамик задней двери

1.	Установите динамик задней двери.

2.	Установить обивку задней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Задний высокочастотный динамик

1.	Установите задний высокочастотный динамик.

2.	Установить обивку задней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Задний среднечастотный динамик

1.	Установите задний среднечастотный динамик.

2.	Установить обивку задней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Центральный динамик Crash Pad

1.	Установите центральный динамик аварийной подушки.

2.	Подсоедините разъем безопасности и разъем автоматического освещения и фотодатчика.

3.	Установите решетку центрального динамика аварийной подушки.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Динамик сабвуфера

1.	Установите низкочастотный динамик.

2.	Установите напольное ковровое покрытие.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
