Kia Stinger: система AVN / микрофон
Процедуры ремонта
| осмотр |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите лампу верхней консоли. (См. Система освещения — «Лампа на потолочной консоли») |
| 3. |

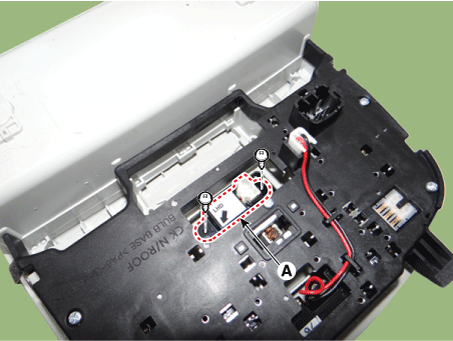

Снимите микрофон громкой связи (A) после ослабления крепежных винтов.
|
| 4. |

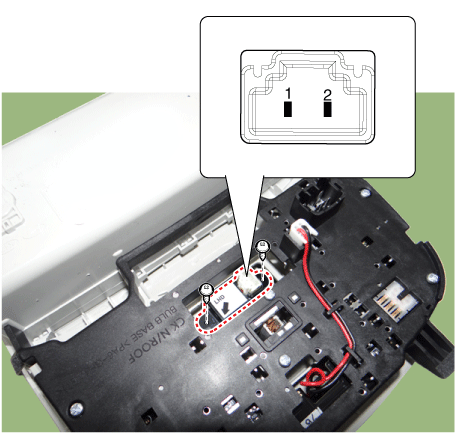

Проверьте целостность цепи между клеммами.
|
