Kia Stinger: широкий люк на крыше / рейка механизма

Kia Stinger CK 2018-2023 Руководство по ремонту / Передний ремень безопасности / Широкий люк / Механизм Рейка

Компоненты и расположение компонентов

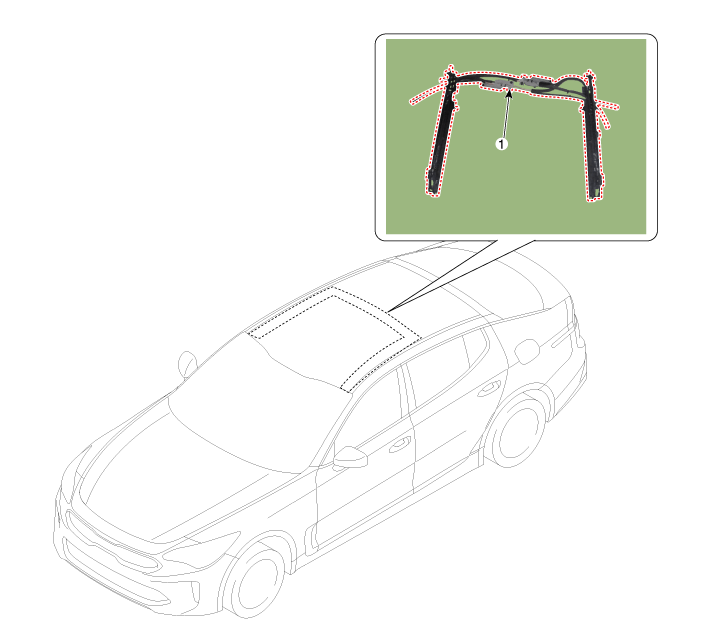

Расположение компонентов

1. Рельс механизма

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите обшивку крыши. (См. Обшивка крыши — «Сборка обшивки крыши»)

2.	Наклоните подвижное стекло с помощью переключателя широкого люка.

3.	Снимите обе боковые крышки механизма (A).

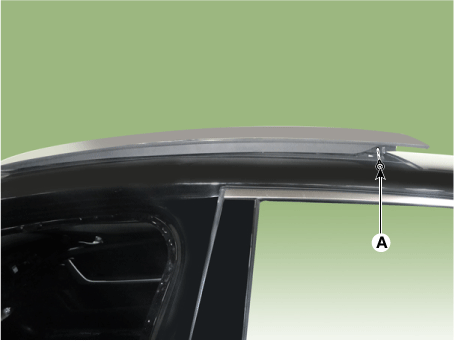

4.	Ослабьте крепежные винты (А) с обеих сторон.

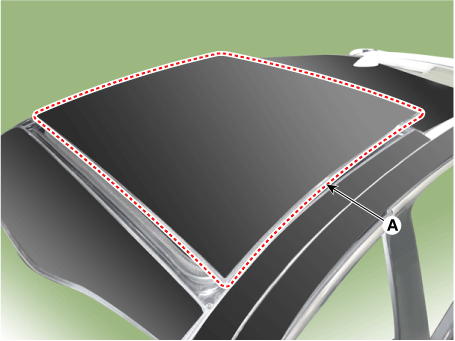

5.	Осторожно поднимите подвижное стекло (А) и снимите его.

Откройте шторку, нажав переключатель люка.

Оставьте рулонную штору на расстоянии 20 см от края.

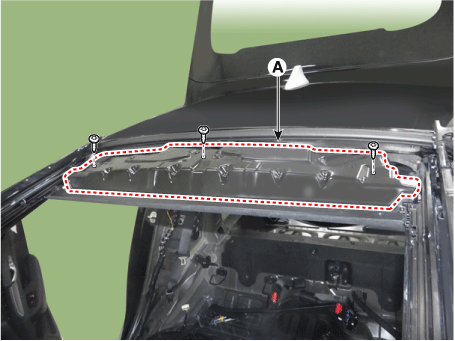

7.	Снимите крышку ролика (А) после ослабления крепежного винта.

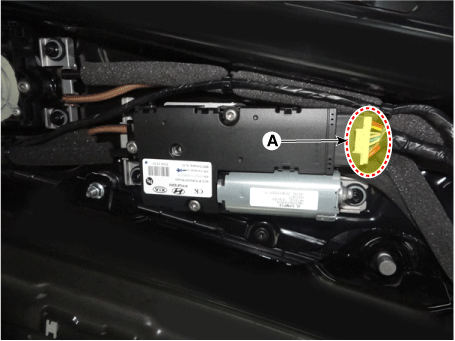

8.	Отсоедините двигатель рольставни и разъем двигателя подвижного стекла. [движущийся стеклянный двигатель] [мотор жалюзи]

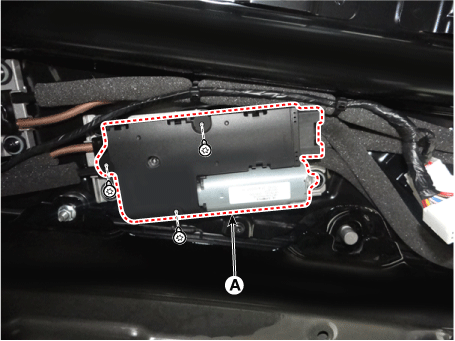

9.	Снимите двигатель рольставни и двигатель подвижного стекла после ослабления монтажные винты. [движущийся стеклянный двигатель] [мотор жалюзи]

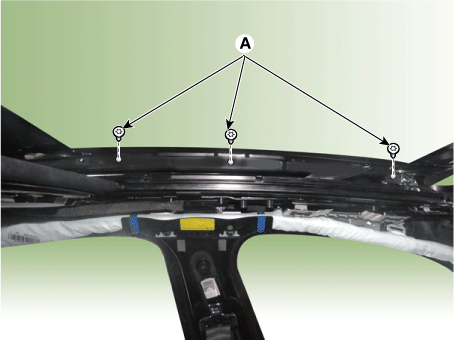

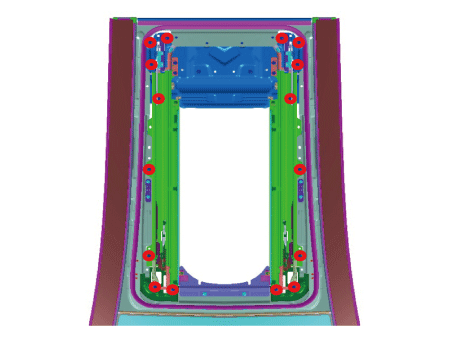

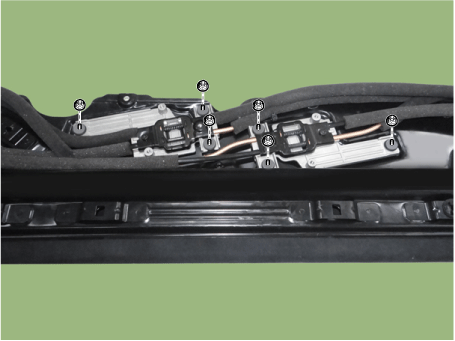

10.	Ослабьте винты крепления узла механизма.

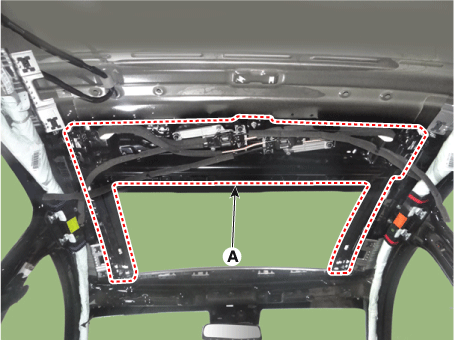

11.	Снимите узел направляющей механизма (A).

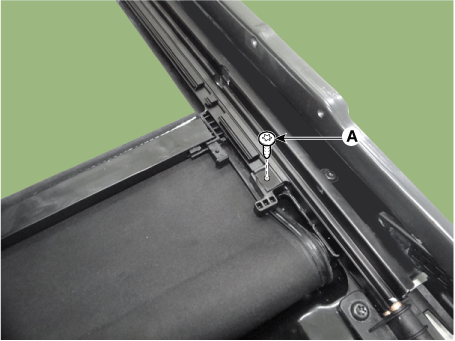

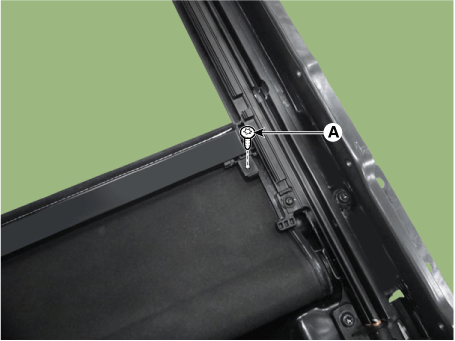

12.	Ослабьте крепежный винт направляющей роликовой шторы (А).

13.

Снимите направляющую рольставни (А) с направляющей механизма.

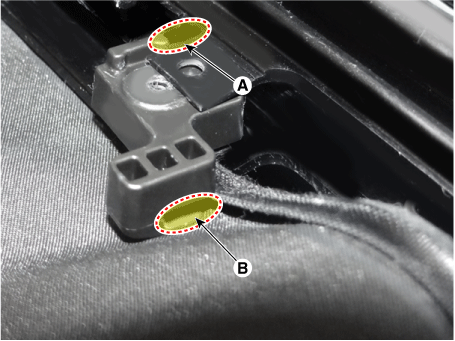

Плотно установите борозду направляющей механизма (A) и рольставни (B).

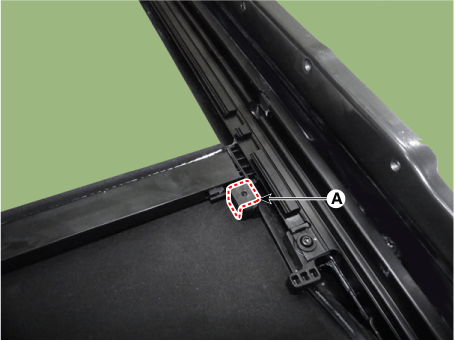

14.	Ослабьте крепежный винт зажима башмака рулонной шторы (А).

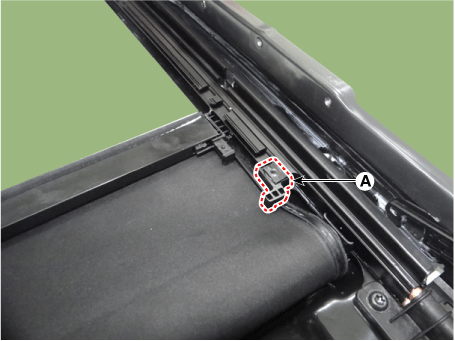

15.	Снимите зажим башмака рулонной шторы (А).

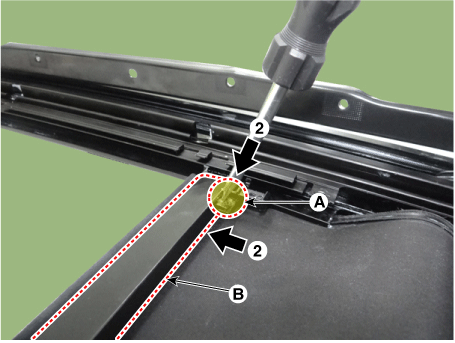

16.	Снимите штангу жалюзи (В), нажав на стопорный штифт (А) с помощью плоского наконечника. отвертка.

17.	Ослабьте гайки крепления привода.

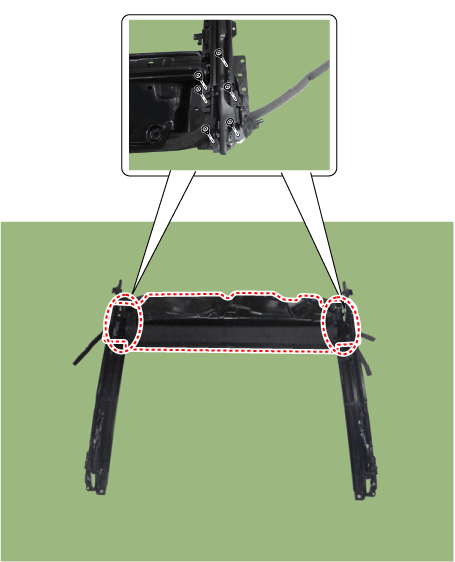

18.	Ослабьте винты крепления жалюзи.

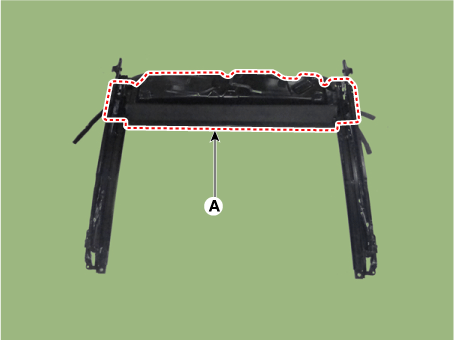

19.	Снимите рулонную штору (А) с направляющей механизма.

20.

Порядок установки обратный порядку снятия.

•	Убедитесь, что разъем подключен правильно.

•	Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.

•	Отрегулировать механизм.

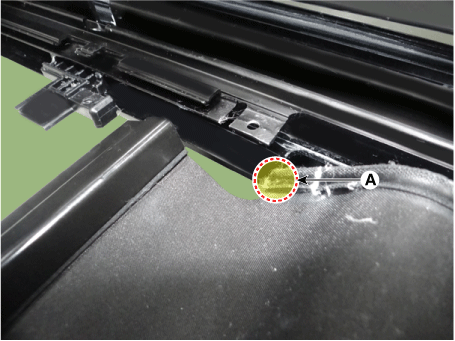

•	Установите рулонную штору на борозду направляющей механизма. (А) твердо.

•	Сброс мотора широкого люка. (См. Электрическая система кузова — «Электродвигатель широкого люка»)

Корректирование

Инициализировать рельс механизма.

Следуйте приведенным ниже инструкциям, чтобы инициализировать обе боковые направляющие механизма, когда рельс механизма и механизм в сборе сняты или установлены.

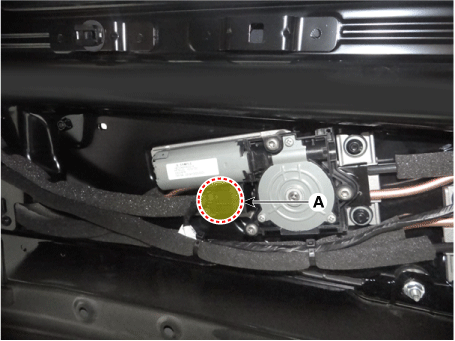

1.	Отделите стеклоподъемник (А) от ведущей шестерни после ослабления установленного винты.

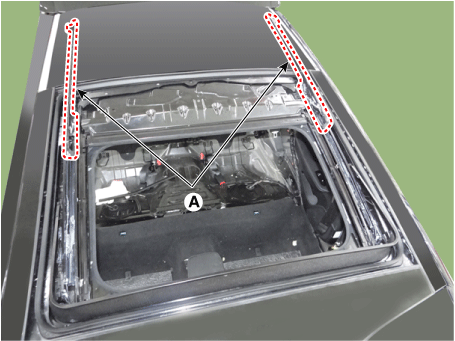

2.	Откройте оба механизма в сборе (А) как можно шире.

3.	Максимально откройте мотор стеклоподъемника, нажав переключатель люка после того, как загорится IG. НА.

4.	Установите двигатель движущегося стекла на ведущую шестерню.
