Kia Stinger: передняя дверь / защелка передней двери

Kia Stinger CK 2018-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Передняя дверь / Защелка передней двери

Компоненты и расположение компонентов

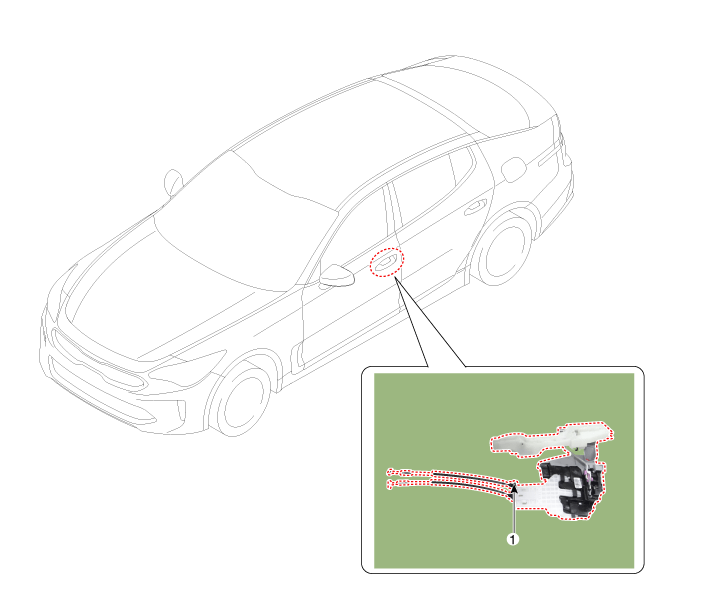

Расположение компонентов

1. Замок передней двери

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	При поддевании отверткой с плоским жалом или с помощью накладки инструмент, оберните защитный кран вокруг инструмента и связанных с ним частей, чтобы предотвратить повреждать.

•	Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

1.	Снимите стекло передней двери. (См. Передняя дверь — «Оконное стекло передней двери»)

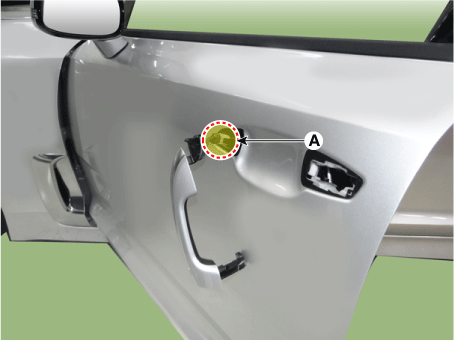

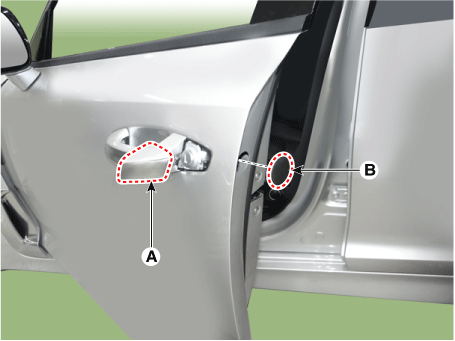

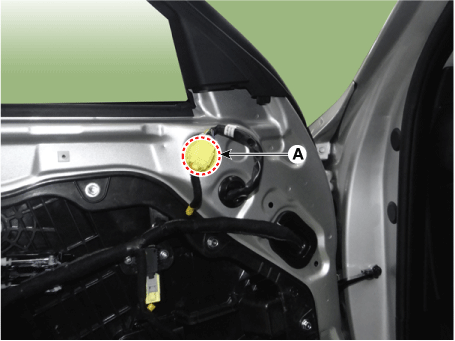

2.	Снимите крышку замка передней двери (А) и крышку (В).

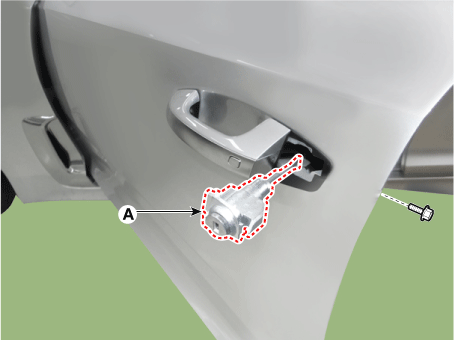

Снимите замок передней двери (А) после ослабления крепежного болта.

Момент затяжки :

3,4–5,7 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

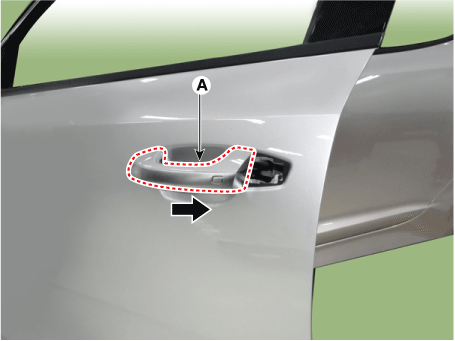

4.	Снимите наружную ручку передней двери (А), сдвинув ее назад.

5.	Отсоедините разъем наружной ручки передней двери (А).

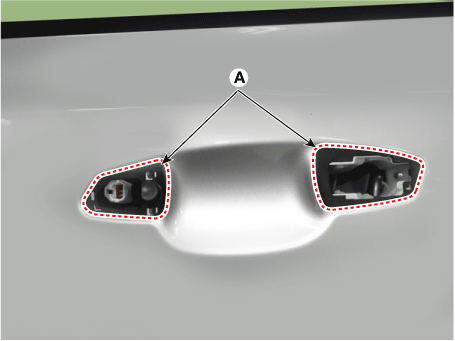

6.	Снимите накладку внешней ручки передней двери (А).

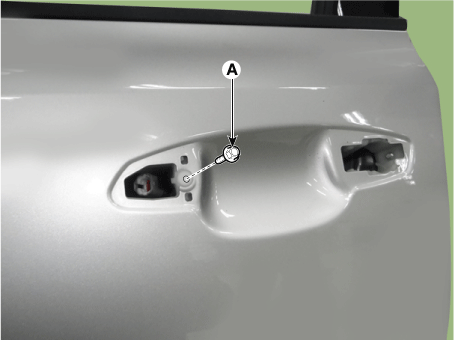

7.	Ослабьте винт крепления основания наружной ручки передней двери (А).

8.	Отсоедините разъем наружного зеркала заднего вида (А).

9.	Отсоедините главный разъем проводки передней двери (А).

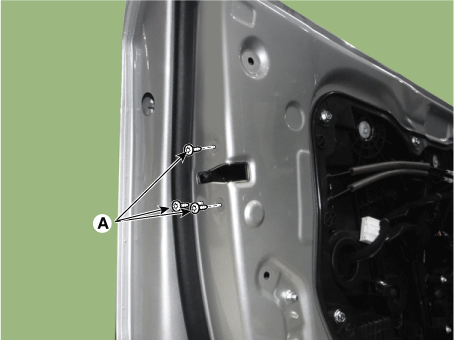

10.	Ослабьте крепежные винты защелки передней двери (А).

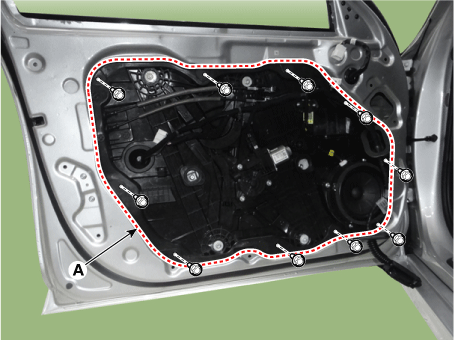

11.	Снимите защелку передней двери (А) после ослабления крепежных болтов.

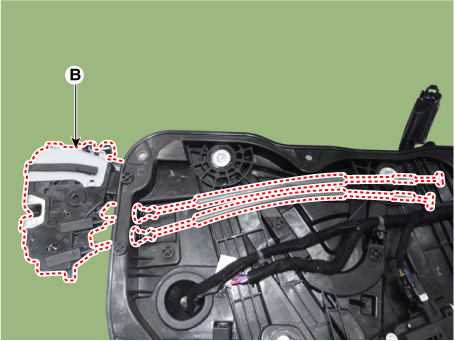

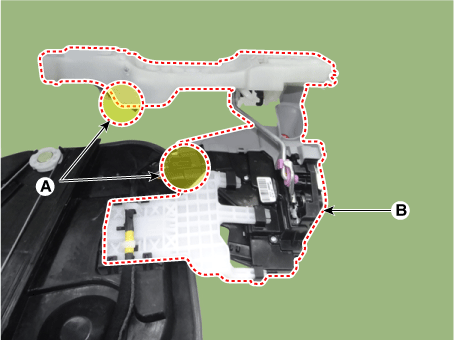

12.	Снимите защелку передней двери (В) после отсоединения разъема (А).

13.

Установите в порядке, обратном снятию.

•	Убедитесь, что стекло работает нормально.

•	При необходимости отрегулируйте стекло.

•	Убедитесь, что разъем подключен правильно.

•	Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.
