Kia Stinger: вентилятор / полевой транзистор (DATC)

Kia Stinger CK 2018-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование / воздуходувка / Полевой транзистор (DATC)

Процедуры ремонта
осмотр
1.

Включите зажигание.

2.

Вручную задействуйте переключатель управления и измерьте напряжение вентилятора. мотор.

3.

С помощью переключателя управления поднимите напряжение до высокой скорости.

Спецификация

Скорость вентилятора
Ручное управление
Автоматическое управление
1
4,3 В
0 - 4,6 В
2
5,0 В
4,6 - 5,8 В
3
6,3 В
5,8 - 7,1 В
4
7,6 В
7,1 - 8,5 В
5
8,8 В
8,5 - 9,6 В
6
10,1 В
9,6 - 10,7 В
7
11,3 В
10,7 В - 12,5 В
8
АККУМУЛЯТОР (В+)

4.

Если измеренное напряжение не соответствует спецификации, замените на заведомо исправный полевой транзистор и проверьте его работоспособность.

5.

Замените полевой транзистор, если доказано, что есть проблема с этим.

Замена
1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

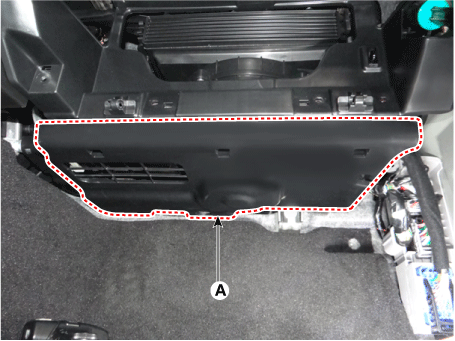

Снимите защитную накладку под крышкой [RH] (A).

3.

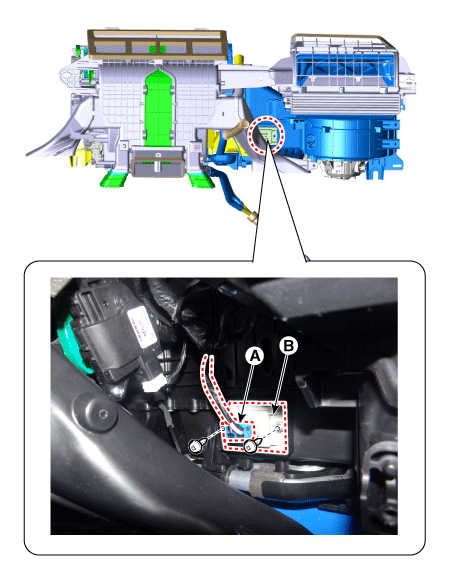

Отсоедините разъем (А) и снимите полевой транзистор. (B) после ослабления крепежных винтов.

4.

Установите в порядке, обратном снятию.
