Kia Stinger: система ECS (электронное управление подвеской) / датчик ECS-G

Kia Stinger CK 2018-2023 Руководство по ремонту / Подвесная система / Система ECS (электронное управление подвеской) / Датчик ECS-G

Процедуры ремонта
Удаление

[G-датчик тела]

Передний
1.

Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.

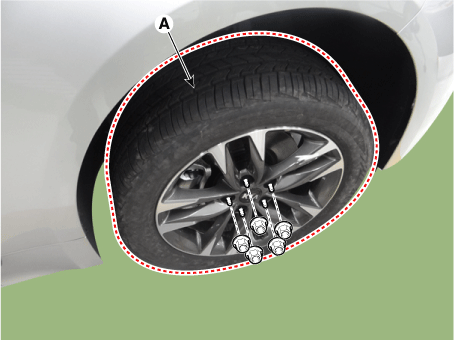

Снимите колесные гайки, колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

3.

Снимите защиту переднего колеса.

(См. Кузов — «Защита переднего колеса»)

4.

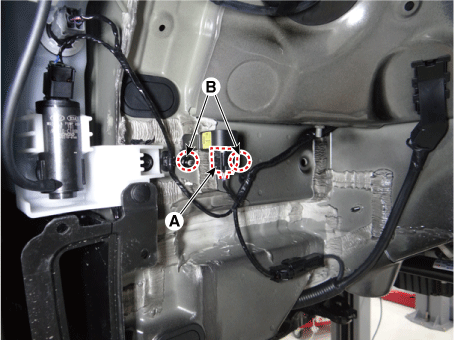

Отсоедините разъем датчика ECS-G (А).

5.

Ослабьте гайку, а затем датчик ECS-G (B).

[Правый, Левый]

6.

Установите в порядке, обратном снятию.

Задний
1.

Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.

Снимите колесные гайки, колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

3.

Снимите защиту заднего колеса.

(См. Кузов — «Защитный кожух заднего колеса»)

4.

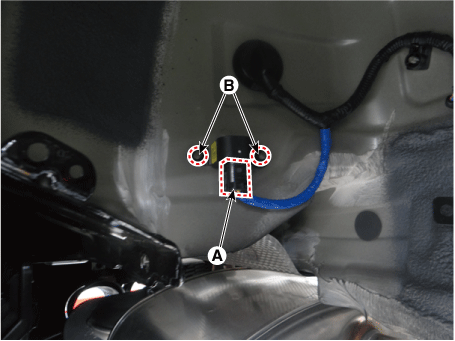

Отсоедините разъем датчика ECS-G (А).

5.

Ослабьте гайку, а затем датчик ECS-G (B).

[Правый]

6.

Установите в порядке, обратном снятию.

[Датчик колеса-G]
[Передний]
1.

Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.

Снимите колесные гайки, колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

3.

Снимите защиту переднего колеса.

4.

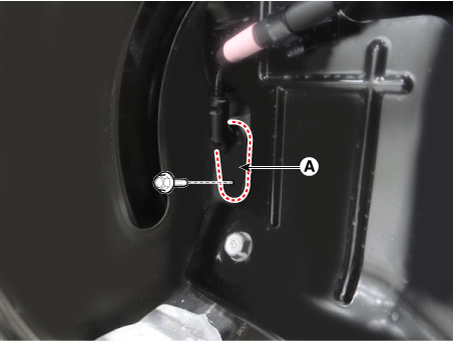

Ослабьте болт крепления датчика скорости колеса (А) и отсоедините колесо. датчик скорости.

Момент затяжки:

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–7,9 фунт-фут)

5.

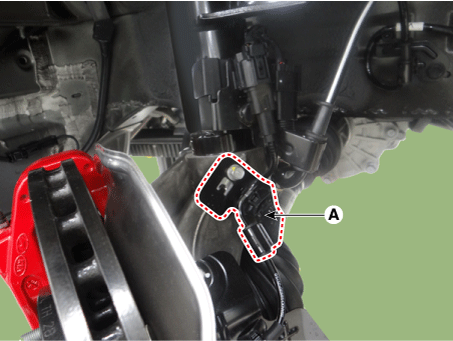

Снимите кронштейн датчика скорости вращения колеса (А).

Момент затяжки:

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–7,9 фунт-фут)

6.

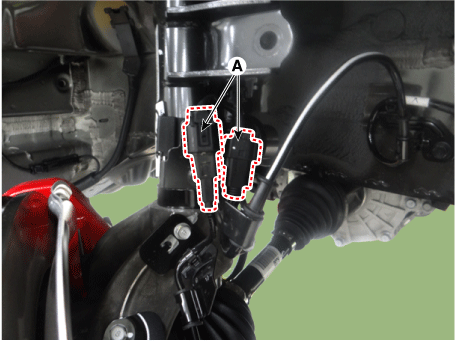

Отсоедините разъем ECS (A), а затем снимите датчик скорости вращения колеса. скобка.

7.

Снимите скобу (А) и отсоедините разъем (В).

8.

Установите в порядке, обратном снятию.

[Задний]

1.

Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.

Снимите колесные гайки, колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

3.

Снимите защиту заднего колеса.

(См. Кузов — «Защитный кожух заднего колеса»)

4.

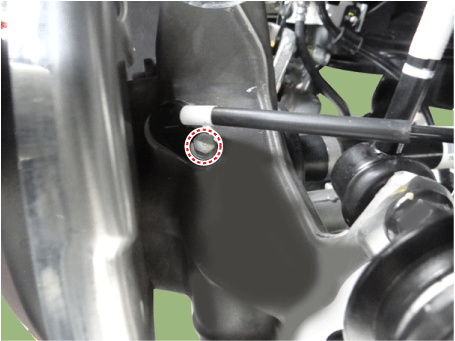

Ослабьте болт датчика скорости вращения колеса и снимите датчик скорости вращения колеса.

Момент затяжки:

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–7,9 фунт-фут)

5.

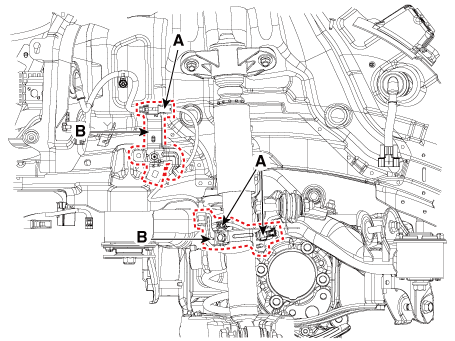

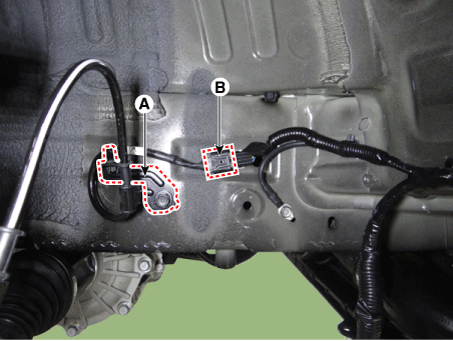

Отсоедините разъем датчика ECS (А) и снимите скобу (В).

6.

Установите в порядке, обратном снятию.
