Kia Stinger: система приводного ремня / демпферный шкив коленчатого вала

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Система приводного ремня / Демпферный шкив коленчатого вала

Процедуры ремонта

Удаление

1.	Снимите переднюю нижнюю крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2.	Снимите приводной ремень и ремень водяного насоса. (См. Система приводного ремня — «Приводной ремень»)

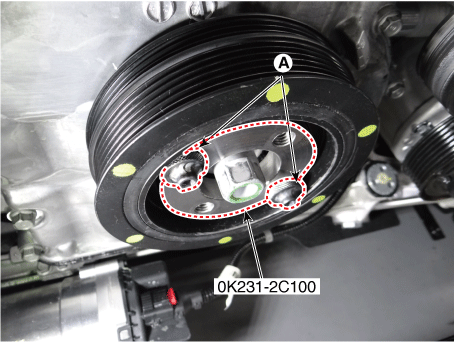

3.	Установите SST (0K231-2C100) на шкив демпфера коленчатого вала, а затем затяните болты (А).

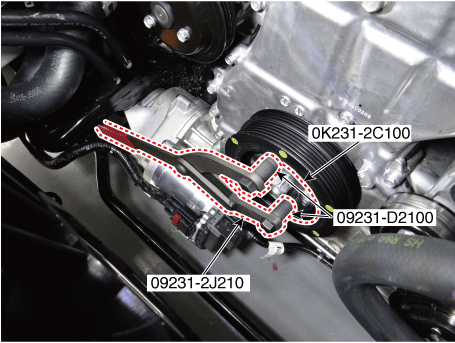

Установите SST (09231-2J210, 09231-D2100) на SST (0K231-2C100) а затем отверните болт крепления демпферного шкива коленчатого вала.

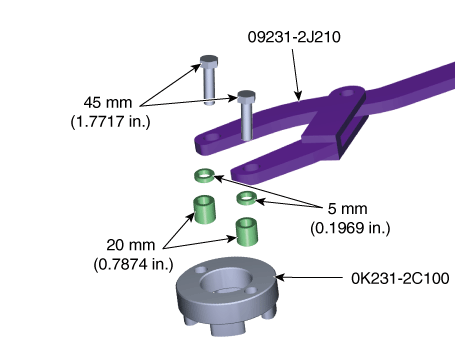

•	Вставьте адаптер 5 мм (0,1969 дюйма) + 20 мм (0,7874 дюйма) SST (09231-D2100) между SST (09231-2J210) и SST (0K231-2C100). Затем затяните болты на 45 мм (1,7717 дюйма) из нержавеющей стали (09231-D2100).

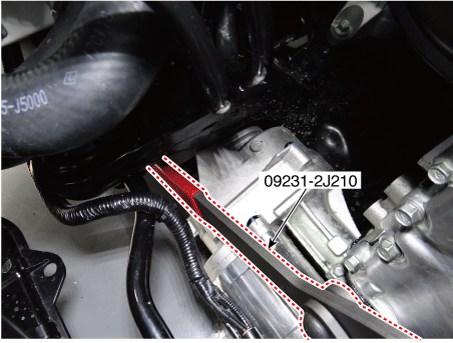

•	При откручивании болта крепления демпферного шкива коленчатого вала, закрепите SST 09231-2J210 на подрамнике.

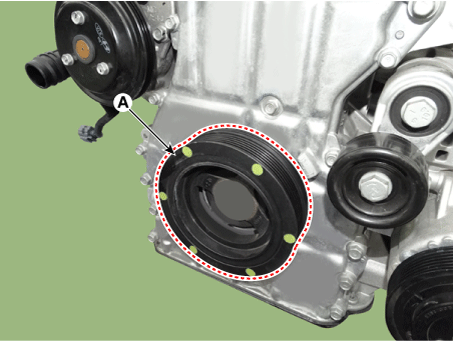

5.	Снимите демпферный шкив коленчатого вала (А).

Монтаж

1.	Установите демпферный шкив коленчатого вала (А).

2.	Установите SST (0K231-2C100) на шкив демпфера коленчатого вала, а затем затяните болты (А).

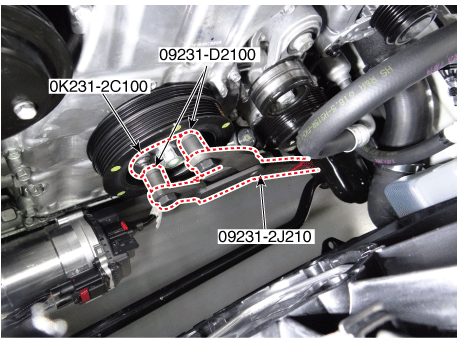

Установите SST (09231-2J210, 09231-D2100) на SST (0K231-2C100) затем затяните болт крепления демпферного шкива коленчатого вала.

•	Вставьте адаптер 5 мм (0,1969 дюйма) + 20 мм (0,7874 дюйма) SST (09231-D2100) между SST (09231-2J210) и SST (0K231-2C100). Затем затяните болты на 45 мм (1,7717 дюйма) из нержавеющей стали (09231-D2100).

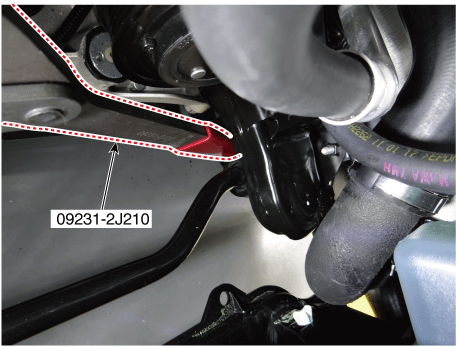

•	При затягивании болта крепления демпферного шкива коленчатого вала, закрепите SST 09231-2J210 на подрамнике.

4.	Снимите SST (09231-2J210, 09231-D2100, 0K231-2C100) с коленчатого вала. демпферный шкив.

5.	Установите ремень водяного насоса и приводной ремень. (См. Система приводного ремня — «Приводной ремень»)

6.	Установите переднюю нижнюю крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)
