Kia Stinger: Crash Pad / Центральная панель приборов

Kia Stinger CK 2018-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Центральная панель приборов

Компоненты и расположение компонентов

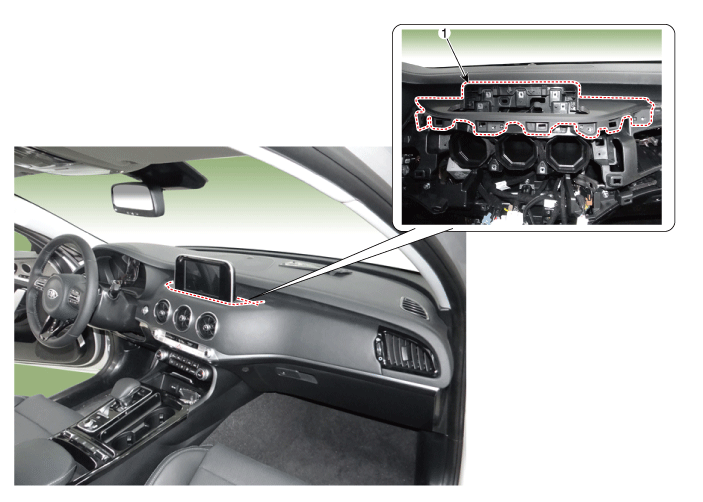

Расположение компонента

1. Лицевая панель монитора

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

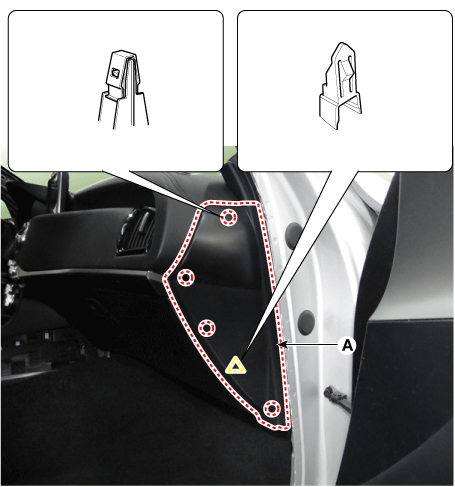

1.	Снимите боковую крышку аварийной подушки [RH] (A) с помощью съемника.

2.	Снимите декоративную накладку [RH] (A) после ослабления крепежных винтов.

3.	Отделите панель боковой панели пассажира (A) после ослабления крепления. винты.

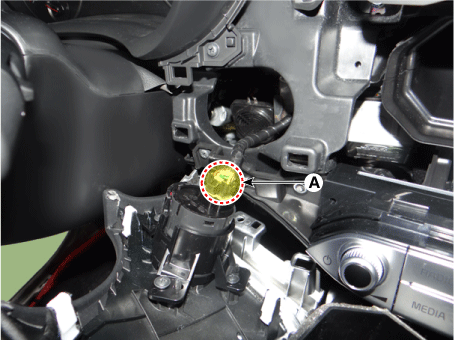

4.	Отсоедините разъем кнопки «Пуск/Стоп» (А), а затем снимите краш-бокс. подушечка для украшения.

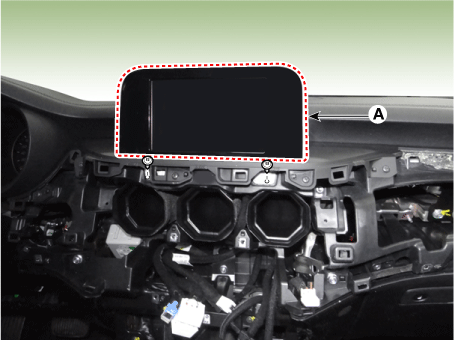

5.	Отделите блок монитора (A) после ослабления крепежных винтов.

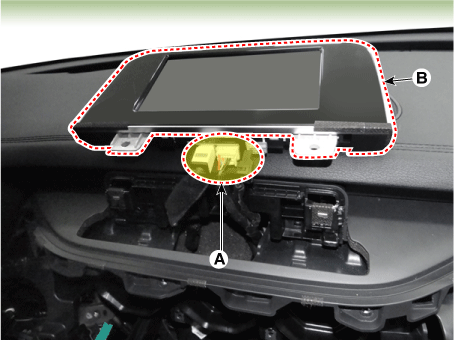

6.	Снимите блок монитора (А) после отсоединения разъемов.

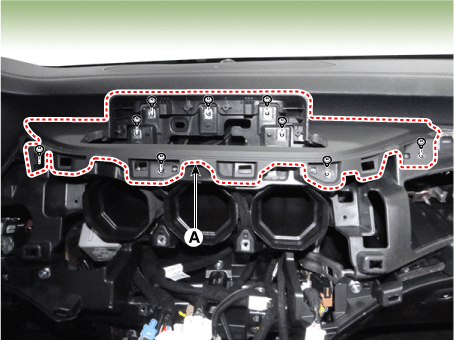

7.	Снимите лицевую панель монитора (A) после ослабления крепежных винтов.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
