Kia Soul EV: система AVN / устранение неполадок

Руководство по устранению неполадок

Устранение неполадок (поэтапно)

Симптом неисправности	Вероятная причина	Средство

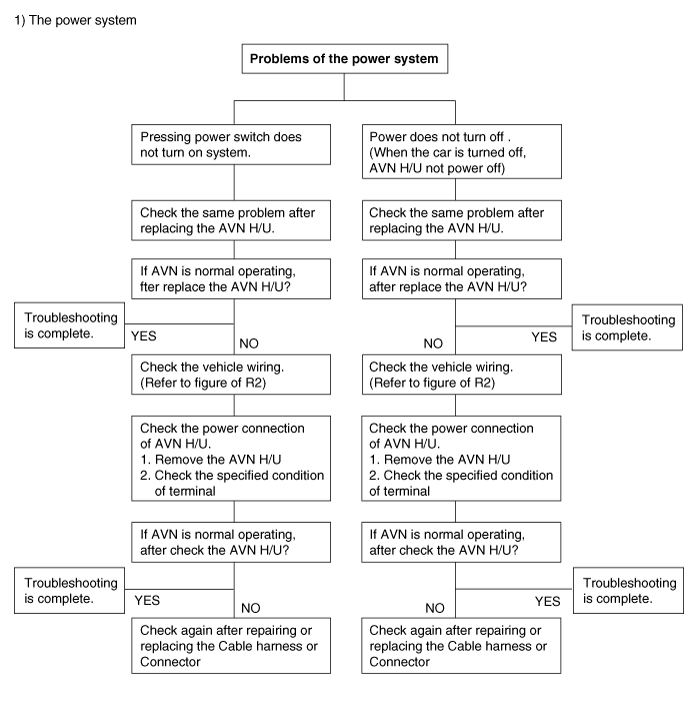

Система не включается при нажатии выключателя питания	Схема источника питания радиоприемника	Р-1
	ЖК-модуль	Р-1
Переключатель панели не работает	Цепь переключателя на рулевой колонке	Р-3
	Передняя плата головного устройства AVN в сборе	Р-1
	Схема источника питания радиоприемника	Р-1
Не слышен звук из динамиков	Схема источника питания радиоприемника	Р-1
	Проверьте проводку между динамиками и AVN H/U.	Р-6
Возникает шум	Перейдите к пункту «появляется шум».	Р-5
Радиопередача не принимается (плохой прием)	Перейти к «радиопередача не может быть принята» (плохой прием)	Р-4
Лампа радиоприемника не работает при включенном переключателе управления освещением	Схема освещения	Р-6
	Схема источника питания радиоприемника	Р-1
Дисплей не гаснет при включении переключателя управления освещением	Схема освещения	Р-6
Питание не отключается	АВН Х/У	Р-1

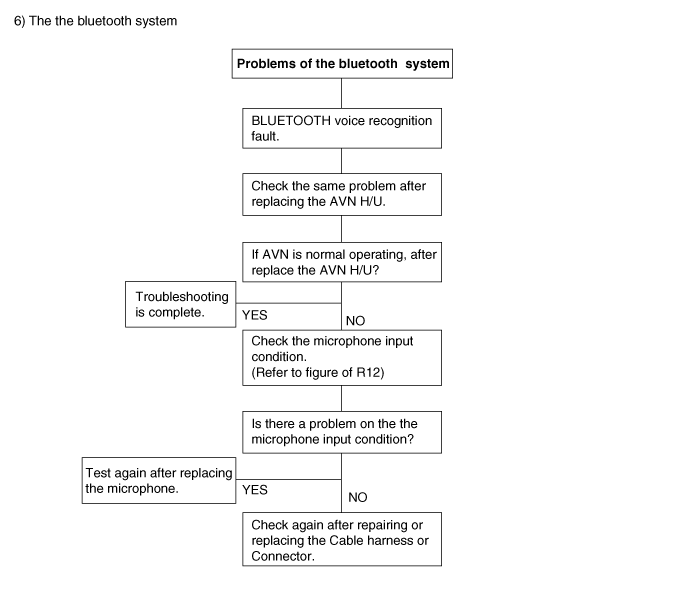

Ошибка распознавания голоса Bluetooth	АВН Х/У	Р-1
	микрофонный вход	Р-7
Ошибка интерфейса USB	Головное устройство АВН	Р-1
	Ошибка USB-устройства	Р-8
	Проверьте мультимедийный разъем	Р-8
Ошибка интерфейса iPod	АВН Х/У	Р-1
	Проверьте мультимедийный разъем	Р-8
Ошибка подключения AUX	АВН Х/У	Р-1
	Проверьте мультимедийный разъем	Р-8

1.	Проверьте ту же проблему после замены AVN H/U. ХОРОШО ? Если AVN работает нормально, замените AVN H/U. НГ ? Проверьте проводку автомобиля. (См. процедуру удаления, R-2)

1.	Снимите AVN H/U.

2.

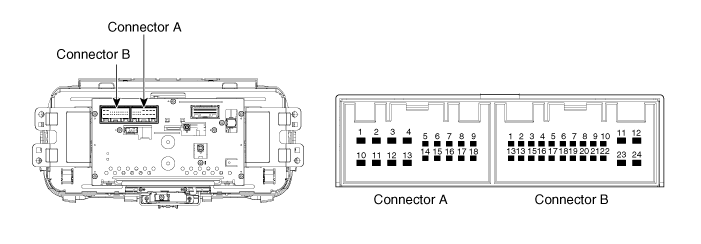

Проверьте указанное состояние терминала. ХОРОШО Подключение тестера Состояние Указанное условие CON-B11/B12 — ЗАЗЕМЛЕНИЕ (B+) Всегда 9 ~ 16 В CON-B18 — ЗАЗЕМЛЕНИЕ (ACC) Всегда 9 ~ 16 В CON-B23-ЗЕМЛЯ Всегда Ниже 1? CON-B24-ЗЕМЛЯ Всегда Ниже 1? НГ ? Проверьте еще раз после ремонта или замены жгута проводов или разъема.

1.	Проверьте технические характеристики разъема дистанционного управления на рулевом колесе (см. «Проверка аудиосистемы дистанционного управления»). ХОРОШО ? Замените AVN H/U НГ ? Заменить переключатель дистанционного управления на рулевом колесе

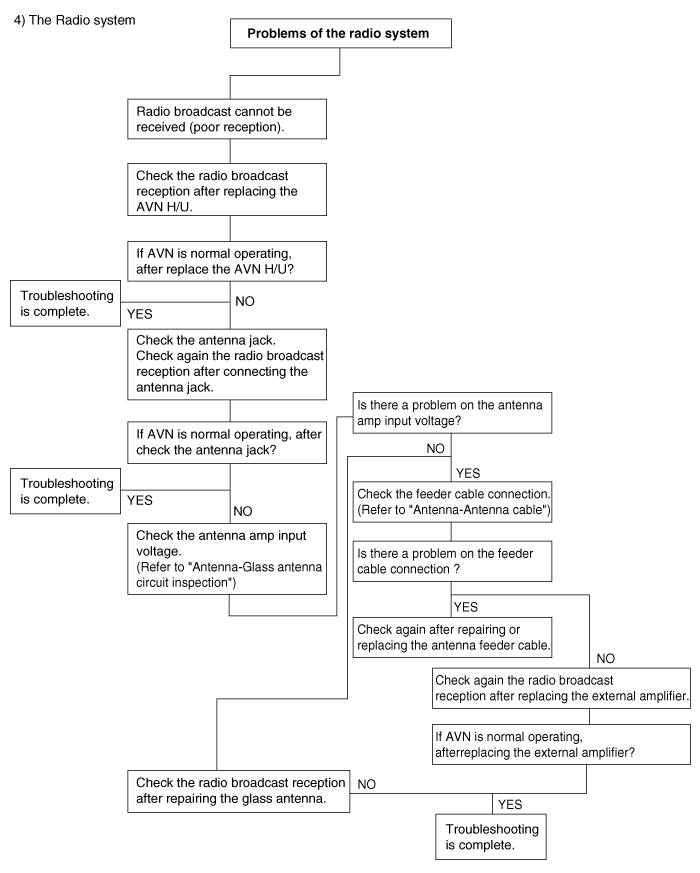

1.	Проверьте прием радиопередач после замены AVN H/U. ХОРОШО ? Если AVN работает нормально, замените AVN H/U. НГ ? Перейти к шагу 2

2.	Проверьте антенный разъем ХОРОШО ? Проверьте прием радиопередач еще раз после подключения антенного разъема. НГ ? Перейти к шагу 3

3.	Проверьте входное напряжение антенного усилителя (см. «Антенна – проверка цепи стеклянной антенны») ХОРОШО ? Проверьте входное напряжение антенного усилителя (см. «Антенна – кабель антенны») НГ ? Перейти к шагу 4

4.	Проверьте подключение фидерного кабеля (см. «Антенна – Антенный кабель») ХОРОШО ? Проверьте еще раз после ремонта или замены фидерного кабеля антенны. НГ ? Перейти к шагу 5

5.	Проверьте и отремонтируйте антенну на крыше.

ХОРОШО

? Плотно установите динамики

НГ	? Плотно установите динамики

1.

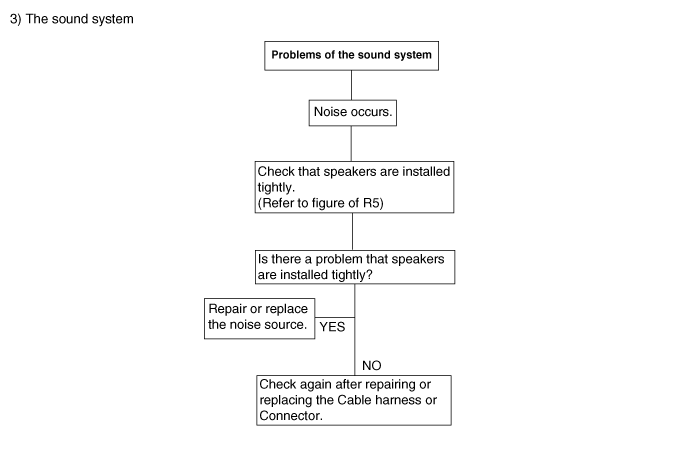

Описание источника шума Условия возникновения шума Тип шума Нажатие педали акселератора увеличивает шум, а остановка двигателя немедленно прекращает шум. Шум генератора Когда работает кондиционер или обогреватель Шум двигателя вентилятора • При резком ускорении на грунтовой дороге • Когда переключатель двигателя включен (IG) Шум топливного насоса • Когда переключатель звукового сигнала нажат и отпущен • Когда переключатель звукового сигнала нажат и удерживается Роговой шум Работающий двигатель вызывает тихий шум, а остановка двигателя немедленно прекращает шум. Шум зажигания Шум возникает синхронно со вспышкой указателя поворота Мигающий шум Шум возникает во время работы стеклоомывателя Шум стиральной машины Работающий двигатель вызывает шум, но остановка двигателя не устраняет шум Шум датчика температуры охлаждающей жидкости двигателя Когда стеклоочиститель работает Шум дворников Когда педаль тормоза нажата Шум выключателя стоп-сигнала Другой Статическое электричество на транспортном средстве

ХОРОШО

? Снимите AVN H/U.

НГ	? Перейти к шагу 1

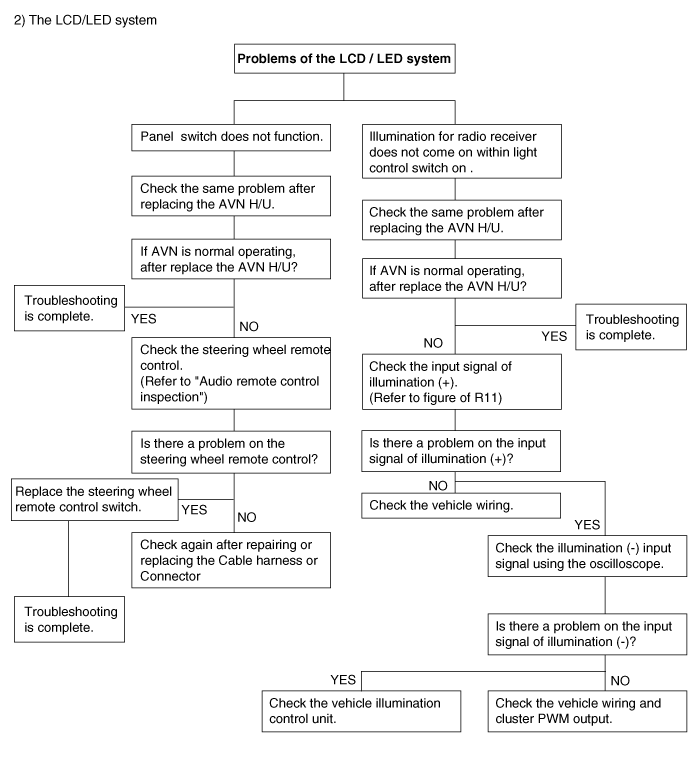

1.	Проверить входной сигнал подсветки (+) Подключение тестера Состояние Указанное условие CON-A8-ЗЕМЛЯ Всегда 9~16 В ХОРОШО ? Проверьте проводку автомобиля НГ ? Перейти к шагу 2

2.	Проверьте входной сигнал подсветки (-) с помощью осциллографа. Подключение тестера Состояние Указанное условие CON-A17-ЗЕМЛЯ Всегда Проверьте форму волны ШИМ ХОРОШО ? Проверьте проводку автомобиля и выход PWM кластера. НГ ? Перейти к шагу 3

3.	Проверьте блок управления освещением автомобиля.

Подключение тестера	Состояние	Указанное условие
CON-B10 - микрофон (+)	Всегда	Ниже 1?
CON-B22 - микрофон (-)	Всегда	Ниже 1?
CON-B22-ЗЕМЛЯ	Всегда	Открыть

ХОРОШО

? Проверьте проводку автомобиля и микрофон

НГ	? Перейти к шагу 1

1.	Проверьте еще раз после замены микрофона

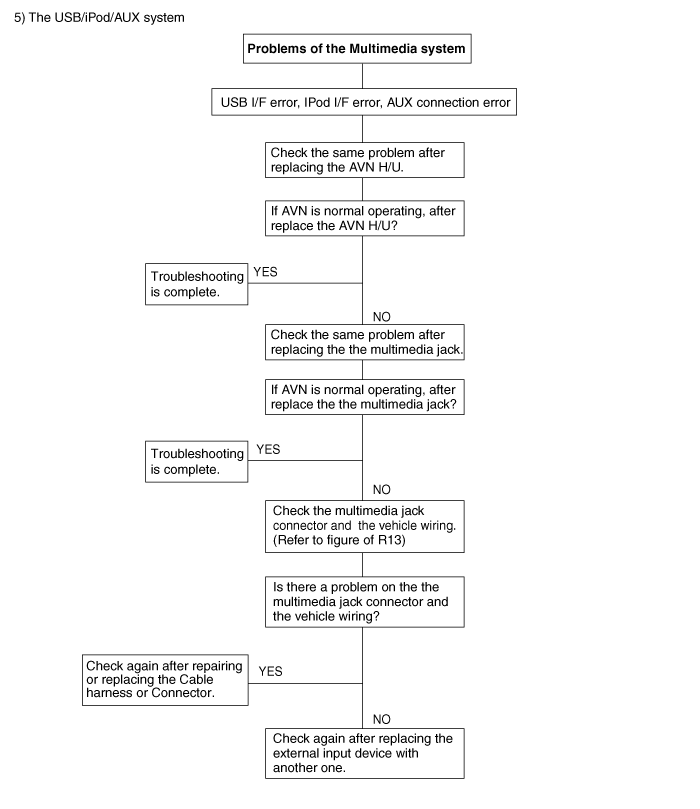

1.	Тест после замены мультимедийного разъема ХОРОШО ? Замените мультимедийный разъем НГ ? Перейти к шагу 2

2.	Проверьте автомобильный USB-кабель. ХОРОШО ? Замените автомобильный USB-кабель НГ ? Перейти к шагу 3

3.

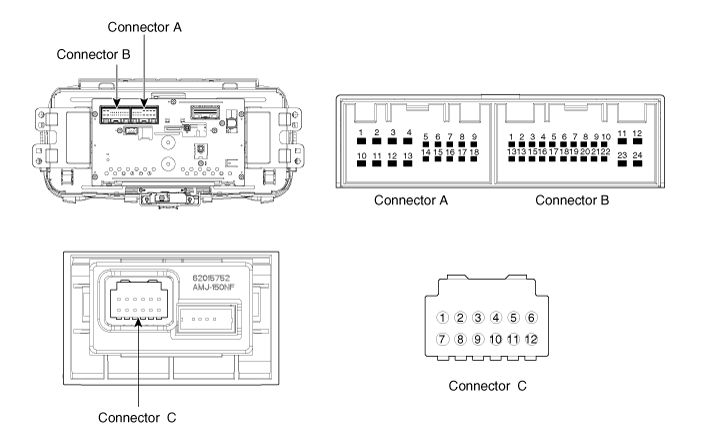

Проверьте разъем мультимедийного разъема Подключение тестера Состояние Указанное условие AVN H/U CON-B8 - Мультимедийный разъем CON-C2 Всегда Ниже 1? AVN H/U CON-B21 - Мультимедийный разъем CON-C1 Всегда Ниже 1? AVN H/U CON-B20 - Мультимедийный разъем CON-C3 Всегда Ниже 1? AVN H/U CON-B9 - Мультимедийный разъем CON-C7 Всегда Ниже 1?

Устранение неполадок (тип блок-схемы)
