Kia Soul EV: Система контроля давления в шинах / Процедуры ремонта датчика TPMS

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Подвесная система / Система контроля давления в шинах / Процедуры ремонта датчика TPMS

Удаление
1.
Снимите шину.
(См. Шины/Колеса — «Шины»)
2.
Выверните винт с помощью отвертки Torx (A).
•
При установке бортового тормоза следите за тем, чтобы он не соприкасался с датчиком TPMS.
•
Будьте осторожны, чтобы не повредить датчик TPMS при установке бортового тормоза рядом с датчиком TPMS.

3.
Снимите корпус датчика (А) с клапана (В) в направлении, указанном стрелкой.

4.
Используйте инструмент для монтажа клапана, чтобы вытащить клапан, пока он полностью не выйдет из нижнего отверстия.

Разрежьте ножом резину в нижней части клапана.

5.
Нанесите смазку на поверхность клапана, а затем установите его через отверстие клапана колеса.
Мы рекомендуем использовать обычную мыльную воду в качестве смазки.

•
Нижняя часть клапана датчика TPMS не герметична, если он не полностью установлен на колесе, как показано на следующем рисунке:

•
Убедитесь, что корпус клапана полностью вставлен в отверстие.

6.
Нанесите мыльную воду или смазку на верхнюю/нижнюю часть борта шины.

7.
Чтобы установить более низкие борта, поместите датчик TPMS на 5 часов, начиная с головы шиномонтажного оборудования.

8.
Поверните обод по часовой стрелке и прижмите шину к отметке «3 часа», чтобы установить нижние борта.
•
Установите шину на колесо. Убедитесь, что бусины касаются края обода за датчиком (в направлении 6 часов).

9.
Чтобы установить верхние борта, прижмите шину к отметке «3 часа» и поверните обод по часовой стрелке.

10.
Нагнетайте воздух в шину, пока борта не займут правильное положение.

11.
Отрегулируйте давление в шинах в соответствии с рекомендуемым давлением в шинах для автомобиля.
12.
Если датчик TPMS неисправен, необходимо выполнить датчик TPMS. обучение. Замените все неисправные датчики и выполните обучение датчиков TPMS.
Процедура диагностики с помощью диагностического прибора
Основное содержание руководства по методам диагностики с использованием диагностического устройства следующее:
1.
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней накладки со стороны водителя к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.
2.

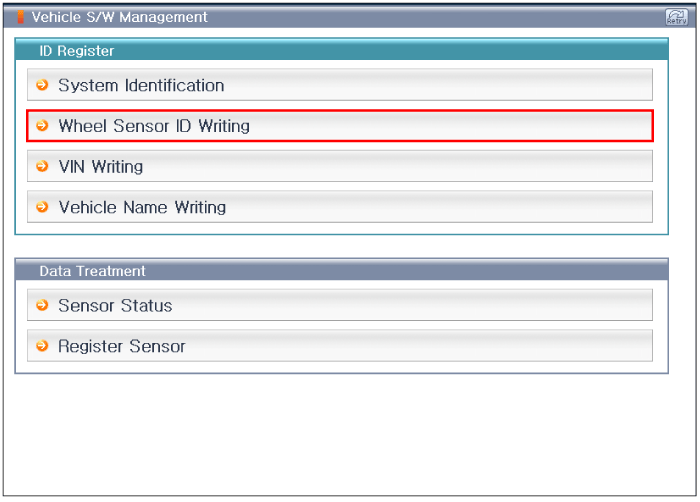

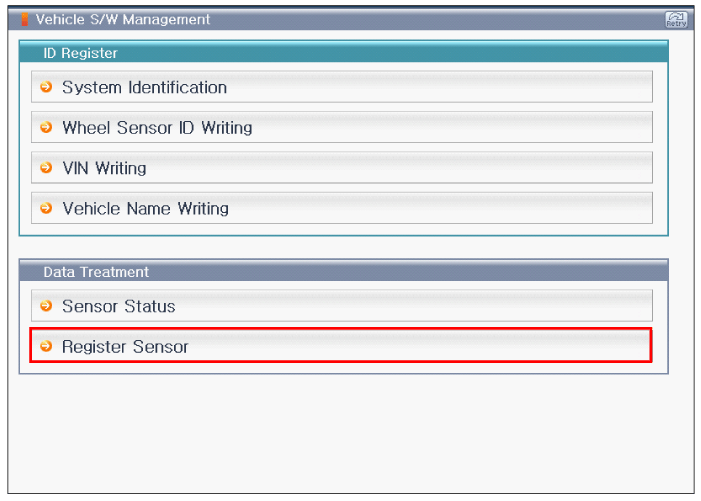

Выберите «модель автомобиля» и «TPMS» на экране выбора автомобиля GDS, затем нажмите «ОК».

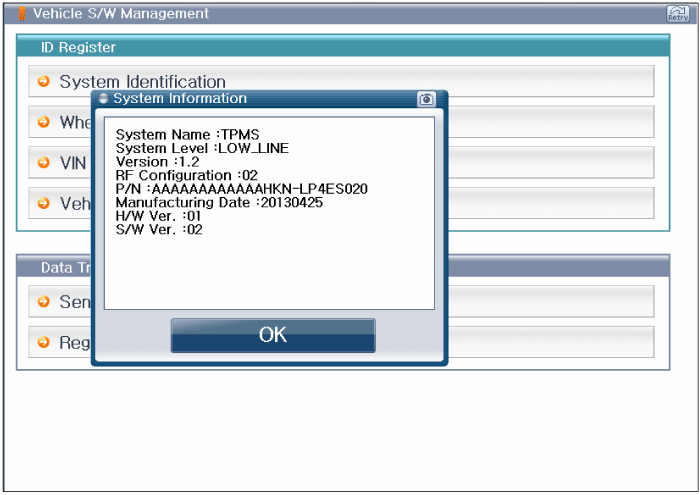

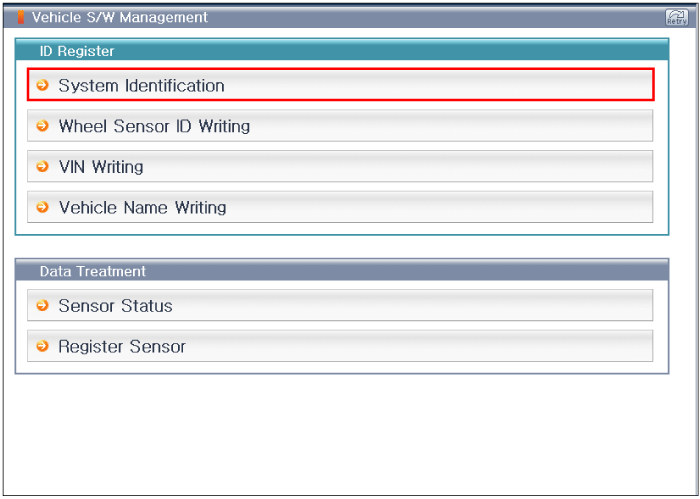

[Идентификация системы (беспроводная)]

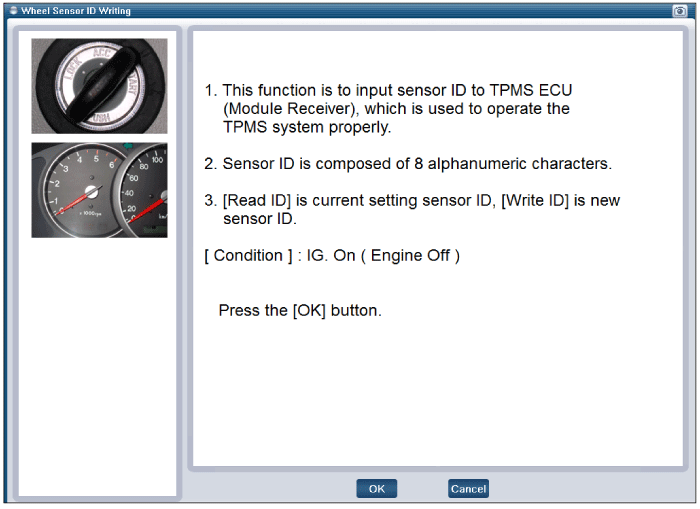

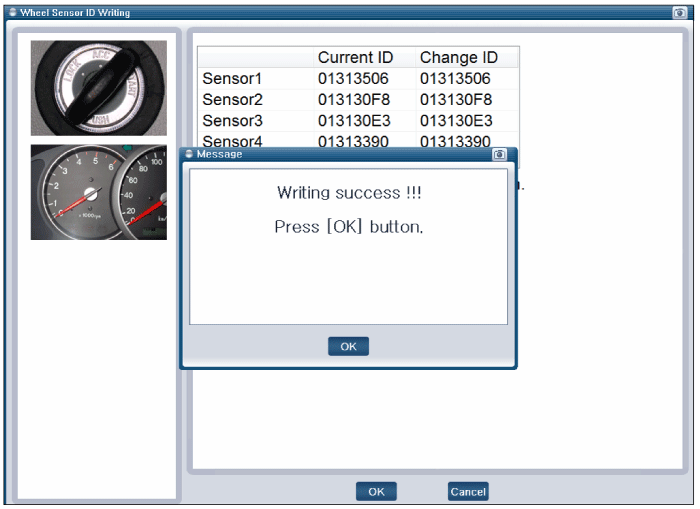

[Запись идентификатора датчика (беспроводная связь)]

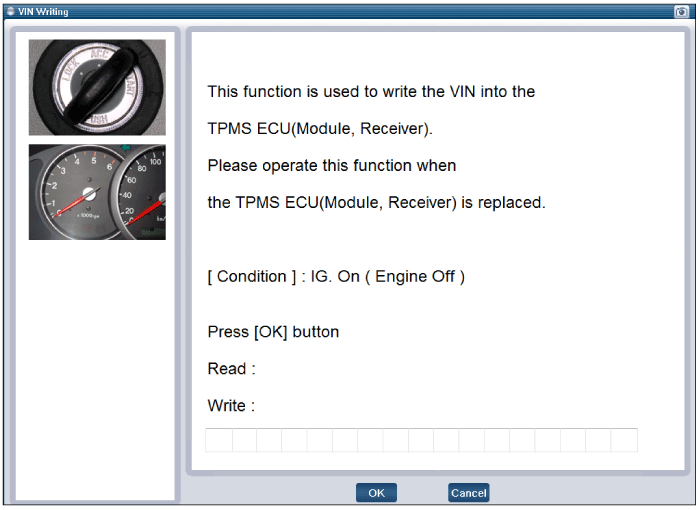

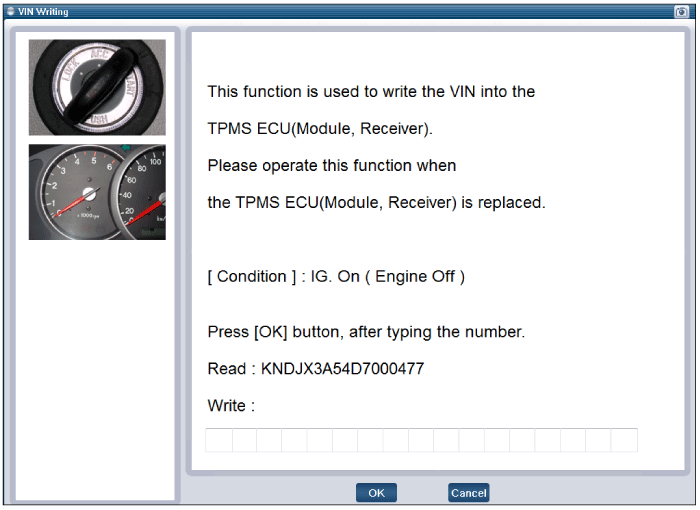

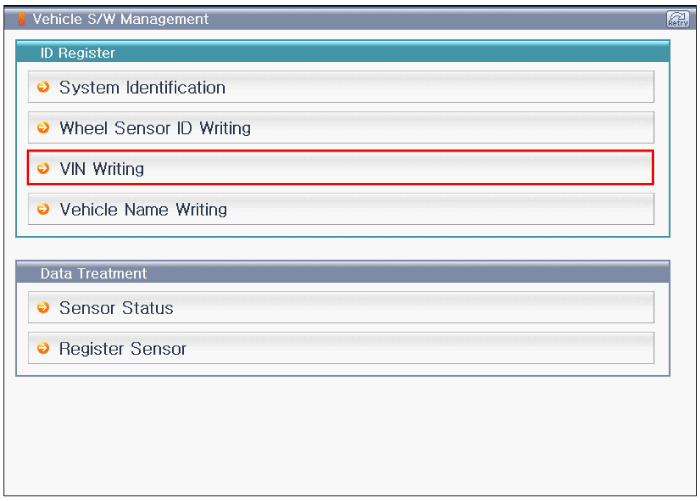

[Инициализация ввода VIN]

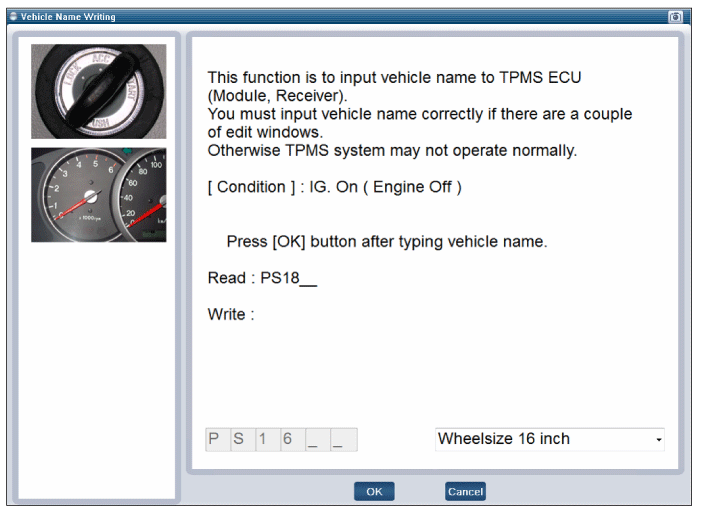

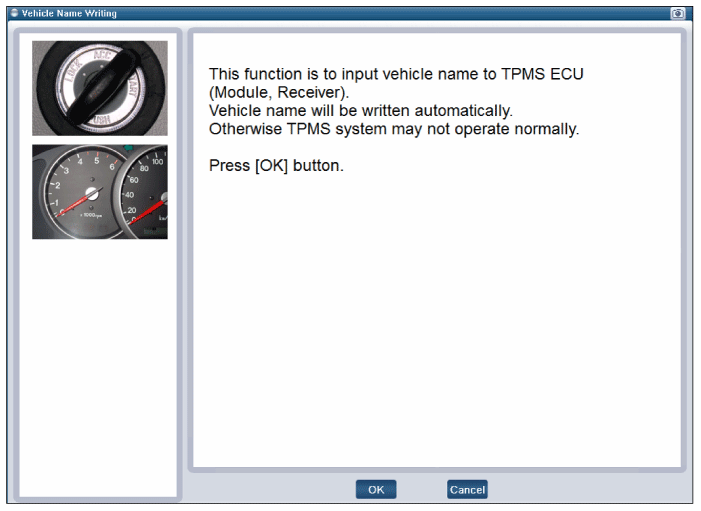

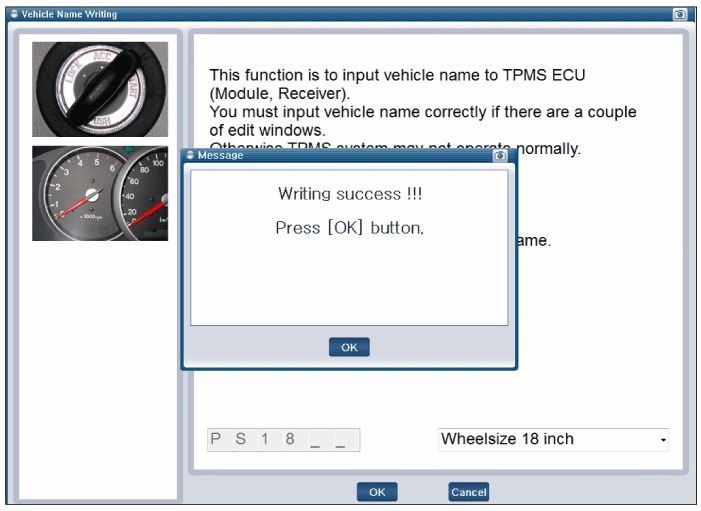

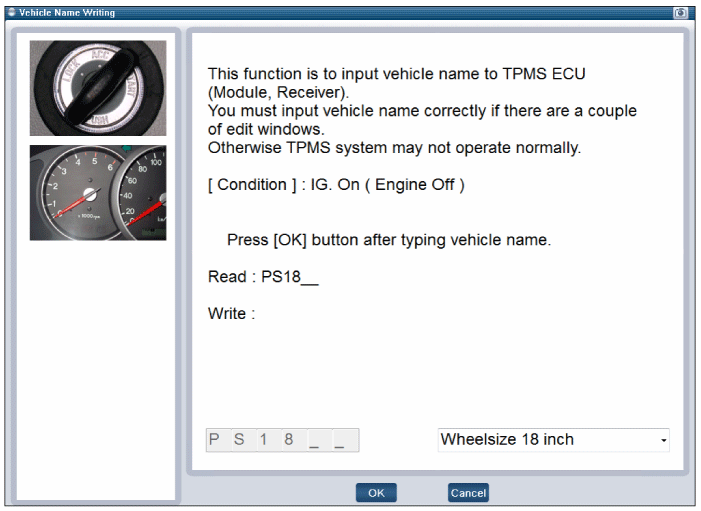

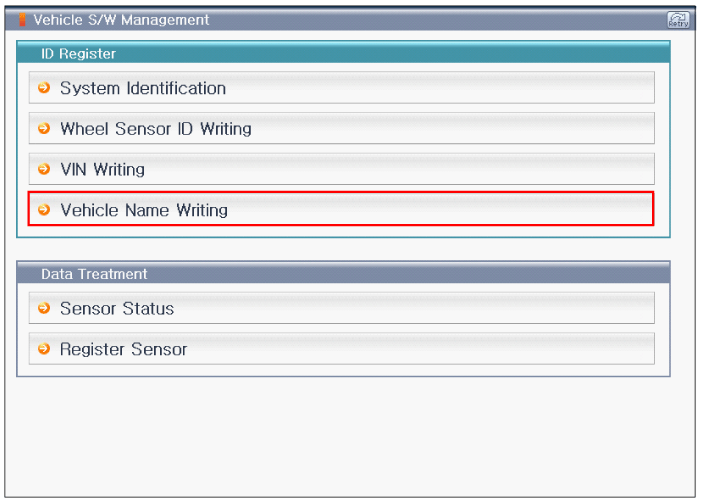

[Инициализация ввода имени транспортного средства]

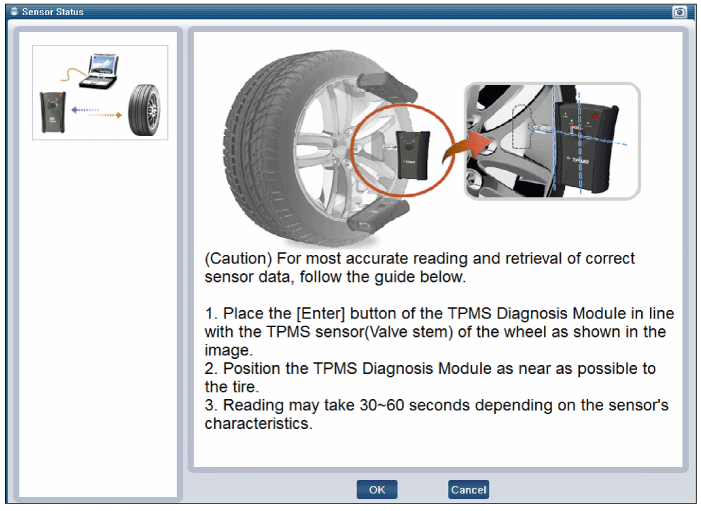

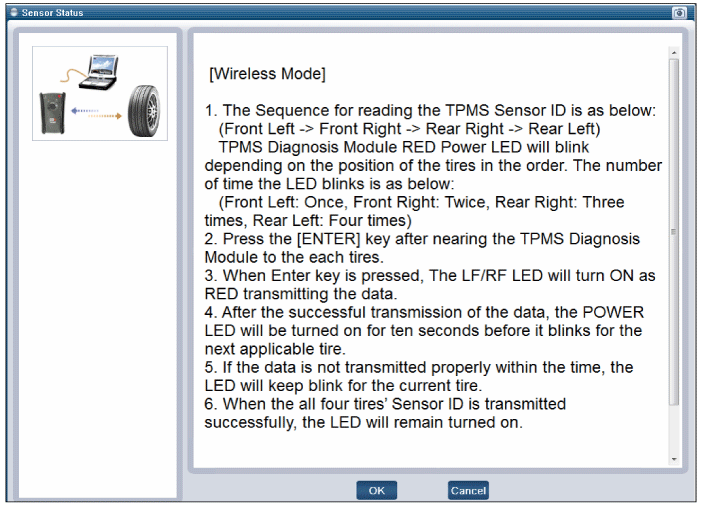

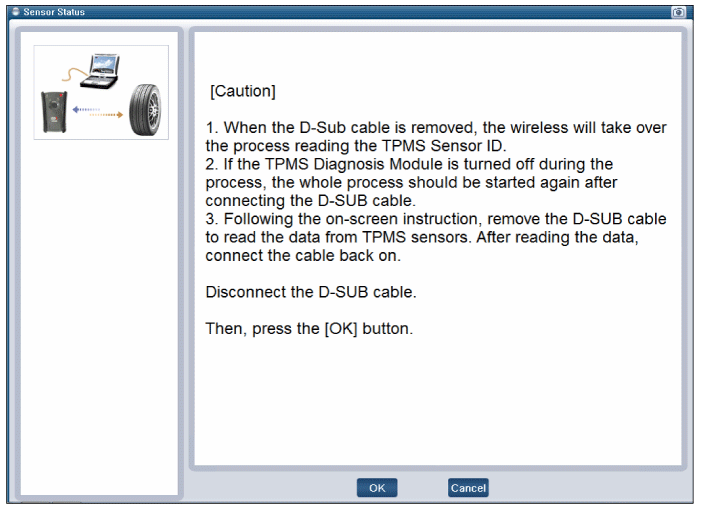

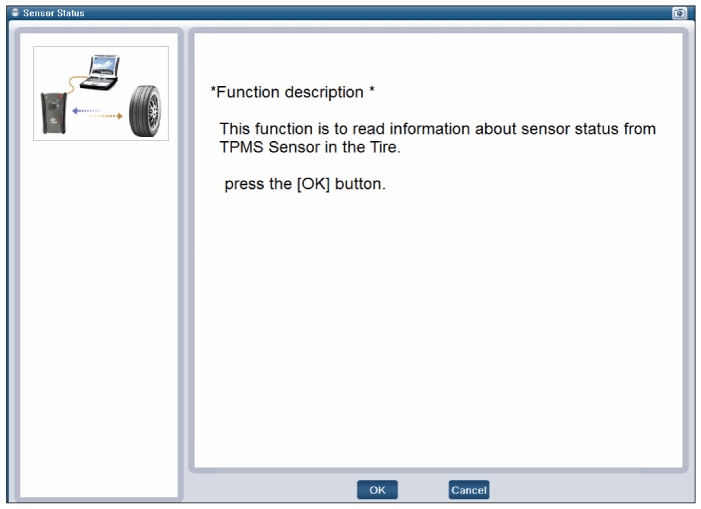

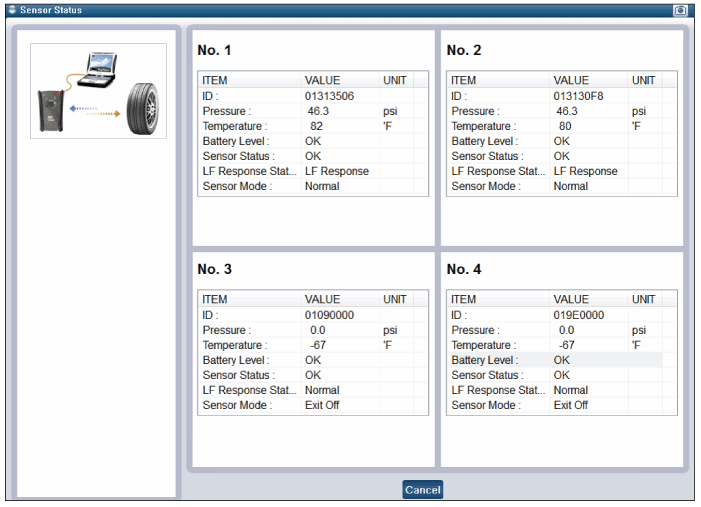

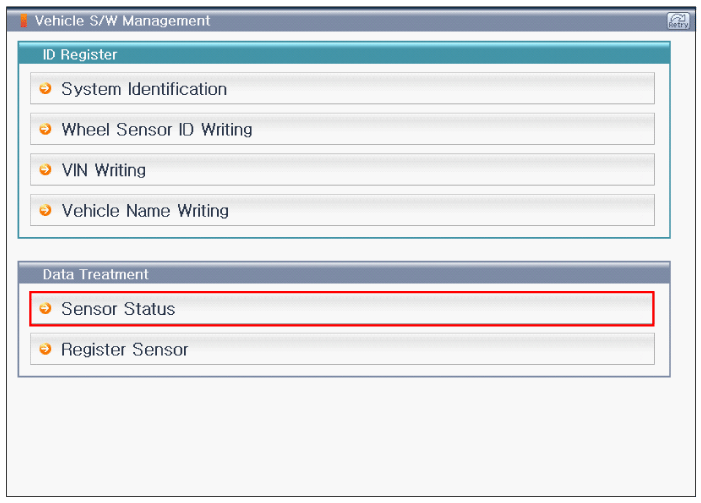

[Инициализация состояния датчика]

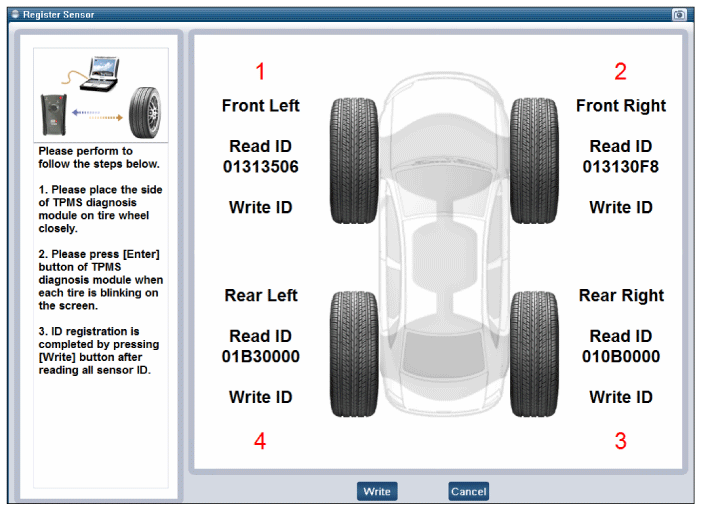

[Инициализация регистрации датчика]

•

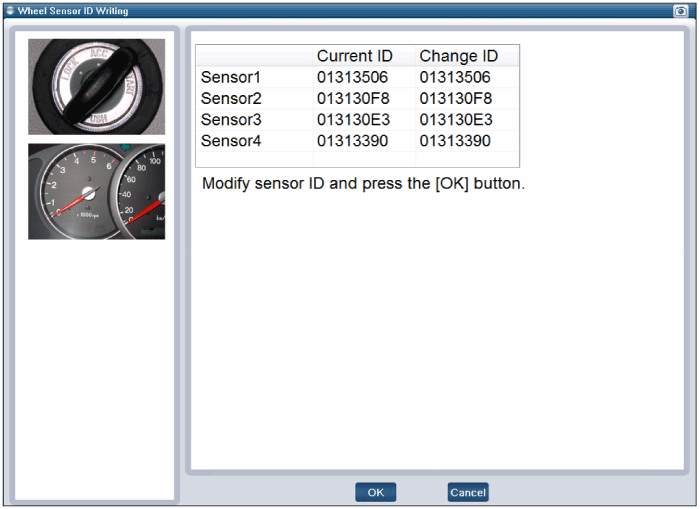

Напишите ID Прочитайте ID и обязательно проверьте совпадают ли.
•

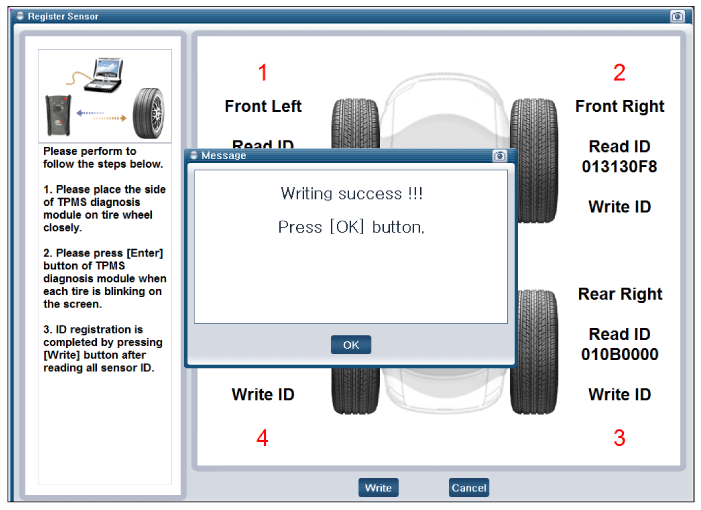

После успешной регистрации датчика "Sensor Wireless Информация» по исполнению определяет, исправен ли датчик правильно.
