Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Отопление, вентиляция, кондиционирование воздуха / Обогреватель / Процедуры ремонта актуатора контроля температуры

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода регулятора температуры.

Убедитесь, что исполнительный механизм регулирования температуры работает в холодное положение, когда 12 В подключено к клемме 3 и заземлено к клемме 7.

Убедитесь, что привод регулирования температуры переходит в теплое положение при обратном подключении.

1. -
2. -
3. Классная позиция
4. Датчик (+5В)

5. Сигнал обратной связи
6. Масса датчика
7. Теплая позиция

4.	Подсоедините разъем исполнительного механизма контроля температуры.

5.	Включите зажигание.

Проверьте напряжение между клеммами 5 и 4.

Спецификация

Положение двери	Напряжение (В)	Обнаружение ошибок
Макс. охлаждение	0,3±0,15	Низкое напряжение: 0,1 В или меньше Высокое напряжение: 4,9 В или более
Макс. обогрев	4,7±0,15

Он будет сообщать о текущем положении привода органам управления.

7.	Если привод контроля температуры не работает должным образом, замените на заведомо исправный исполнительный механизм регулирования температуры и проверьте правильная эксплуатация. Используйте замененный привод, если он хорошо работает.

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Снимите душевой канал (А) со стороны водителя, предварительно ослабив винт.

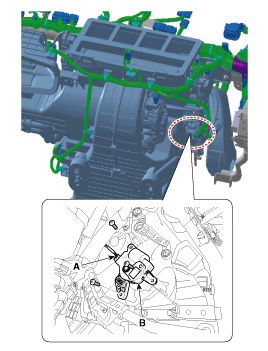

4.	Отсоедините разъем (А), а затем снимите привод регулирования температуры (В), предварительно ослабив крепежные винты.

5.	Установите в порядке, обратном снятию.

Описание и работа исполнительного механизма контроля температуры

Описание Блок отопителя включает исполнительный механизм управления режимами и исполнительный механизм регулирования температуры. Расположенный в нагревательном блоке исполнительный механизм регулирования температуры регулирует температуру в следующих ...

Исполнительный механизм управления режимами Описание и работа

Описание Расположенный в блоке отопителя привод управления режимами регулирует положение дверцы режимов с помощью привода управления режимами по сигналу блока управления кондиционером. ...
