Kia Soul EV: Процедуры ремонта задней двери/задней двери в сборе

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Хвостовые ворота / Процедуры ремонта задней заслонки в сборе

Замена
•
Наденьте перчатки, чтобы защитить руки от травм.
•
При снятии и установке задней двери работайте в группе из двух или более человек.
1.
Снимите обшивку задней двери.
(См. раздел «Задняя дверь» — «Отделка задней двери»)
2.

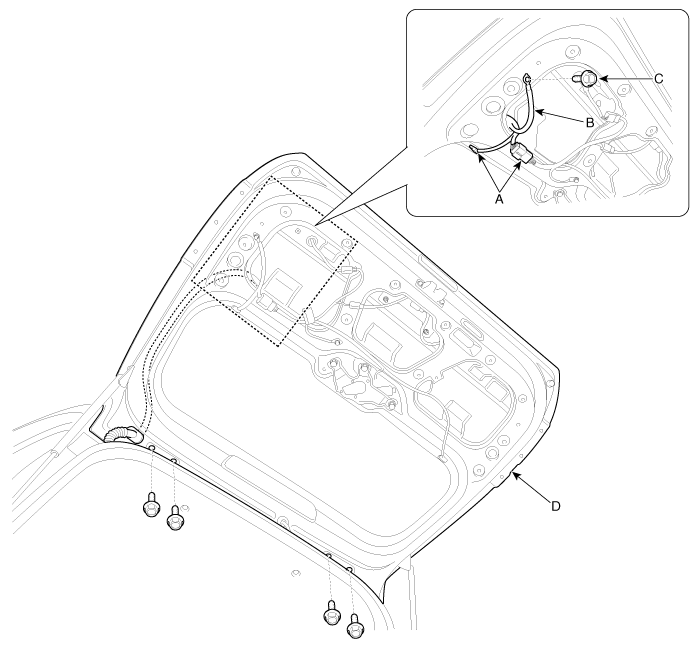

Отсоедините шланг форсунки омывателя (А).

3.
Отсоедините разъемы (А) и жгут проводов задней двери (В).
4.
Ослабьте болты заземления (С).
5.
Ослабив крепежные болты, снимите узел задней двери (D).
Момент затяжки :
21,6~26,5 Н·м (2,2~2,7 кгс·м, 15,9~19,5 фунт-фут)

6.
С помощью отвертки слегка приподнимите зажимы (А) на обоих концах подъемника задней двери (В).

7.
Установите в порядке, обратном снятию.
•
Убедитесь, что дверь багажного отделения правильно запирается/разблокируется и открывается/закрывается.
•
Отрегулируйте выравнивание задней двери.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
