Kia Soul EV: панорамный люк на крыше / принципиальные схемы
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Панорамный люк
/ Принципиальные схемы

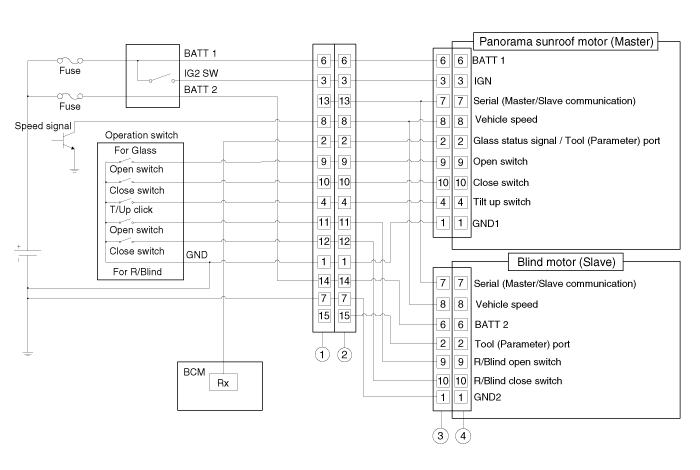

| Принципиальная электрическая схема |
Информация о выводах разъема
|
Нет.
|
Разъем жгута проводов
|
Панорама мотор
|
Глухой мотор
|
|
|
|
|
|
|
1
|
Земля 1
|
Земля 1
|
Земля 2
|
|
2
|
Сигнал состояния стекла/инструментальное стекло
|
Сигнал состояния стекла/ Инструмент
(параметр) |
Инструмент (параметр)
|
|
3
|
ИГН 2
|
ИГН 2
|
-
|
|
4
|
Переключатель вверх
|
Переключатель вверх
|
-
|
|
5
|
-
|
-
|
-
|
|
6
|
Батарея 1
|
Батарея 1
|
Батарея 2
|
|
7
|
Земля 2
|
Серийный
|
Серийный
|
|
8
|
Сигнал скорости автомобиля
|
Сигнал скорости автомобиля
|
Сигнал скорости автомобиля
|
|
9
|
Стеклянный открытый переключатель
|
Стеклянный открытый переключатель
|
Слепой открытый переключатель
|
|
10
|
Переключатель закрытия стекла
|
Переключатель закрытия стекла
|
Выключатель жалюзи
|
|
11
|
Слепой открытый переключатель
|
?
|
?
|
|
12
|
Выключатель жалюзи
|
||
|
13
|
Серийный
|
||
|
14
|
Батарея 2
|
||
|
15
|
Слепой инструмент
|
||
|
16
|
-
|
Компоненты и расположение компонентов
Расположение компонента
1. Панорамный люк2. Переключатель панорамного люка3. Мотор и контроллер панорамного люка4. Мотор жалюзи и подчиненный контроллер
...
