Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Рулевая система
/
Электроусилитель руля
/ Принципиальные схемы
| Схематические диаграммы |

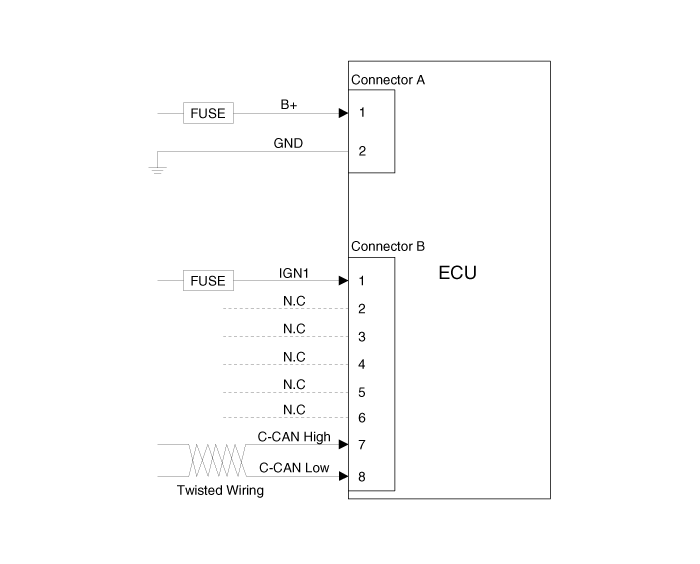

Принципиальная схема МДПС
Соединитель жгута
|
Соединитель
|
Пин №
|
Имя контакта
|
|
Батарея
|
1
|
Батарея +
|
|
2
|
Батарея -
|
|
|
Сигнал автомобиля
|
1
|
Зажигание
|
|
2
|
Северная Каролина
|
|
|
3
|
Северная Каролина
|
|
|
4
|
Северная Каролина
|
|
|
5
|
Северная Каролина
|
|
|
6
|
Северная Каролина
|
|
|
7
|
CAN_High
|
|
|
8
|
CAN_Низкий
|
Компоненты и расположение компонентов
Компоненты
1. Рулевая колонка в сборе2. Универсальный шарнир в сборе3. Коробка рулевого управления
...
Описание и работа
Описание
Система EPS (электроусилитель руля, вспомогательная рулевая колонка) использует
электродвигатель для помощи рулевому усилию, и это двигатель
работа независимой системы рулевого управления.
EPS контроль ...
