Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности».
и осторожность» перед выполнением любых работ, связанных с высоким напряжением.
система. Несоблюдение инструкций по технике безопасности может привести к серьезным
электрические травмы.
•
Перед выполнением любых работ обязательно отключите высокое напряжение.
связанных с системой высокого напряжения (см. «Отключение высокого напряжения
Процедура"). Несоблюдение инструкций по технике безопасности может привести к
серьезные электротравмы.
1.
Снимите предохранительную заглушку. (См. «Удаление»)
2.
Проверьте предохранительную вилку визуальным осмотром и электрическим испытанием.
- Проверьте переключатель блокировки и клемму.
Удаление
•
Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности».
и осторожность» перед выполнением любых работ, связанных с высоким напряжением.
система. Несоблюдение инструкций по технике безопасности может привести к серьезным
электрические травмы.
•
Перед выполнением любых работ обязательно отключите высокое напряжение.
связанных с системой высокого напряжения (см. «Отключение высокого напряжения
Процедура"). Несоблюдение инструкций по технике безопасности может привести к
серьезные электротравмы.
[Защитная вилка]
1.
Выключите зажигание и отсоедините отрицательную (-) клемму вспомогательной аккумуляторной батареи.
2.
Снимите крышку (А) на напольном коврике заднего сиденья.

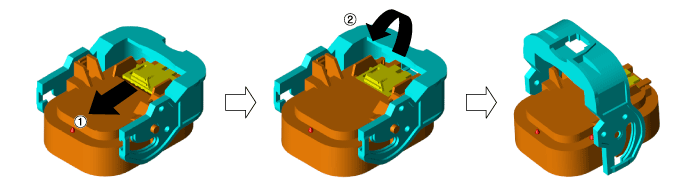

Снимите предохранительную заглушку в следующем порядке.
[Кабель с защитной вилкой]
1.
Выключите зажигание и отсоедините отрицательную (-) клемму вспомогательной аккумуляторной батареи.
2.
Отключите высокое напряжение.
(См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
3.
Снимите верхний кожух высокого напряжения.
(См. «Система высоковольтных батарей — «Корпус»)
4.
Отсоедините внутренний замок троса предохранительной вилки (A).
5.
Ослабив гайку (A), снимите трос предохранительной вилки в сборе (B).
Крепежная гайка сборки троса с предохранительной вилкой:
0,8~1,2 кгс.м
Монтаж
•
Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности».
и осторожность» перед выполнением любых работ, связанных с высоким напряжением.
система. Несоблюдение инструкций по технике безопасности может привести к серьезным
электрические травмы.
•
Перед выполнением любых работ обязательно отключите высокое напряжение.
связанных с системой высокого напряжения (см. «Отключение высокого напряжения
Процедура"). Несоблюдение инструкций по технике безопасности может привести к
серьезные электротравмы.
1.
Установите предохранительную заглушку в порядке, обратном снятию.
