Kia Soul EV: Обшивка крыши / Сборка обшивки крыши Процедуры ремонта

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Отделка крыши / Процедуры ремонта обшивки крыши в сборе

Замена
•
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите заднее сиденье в сборе.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Снимите обе стороны облицовки передней стойки.
(См. Отделка салона — «Отделка передней стойки»)
3.
Снимите обе стороны верхней обшивки стойки поворота.
(См. Отделка салона — «Отделка центральной стойки»)
4.
Снимите обе стороны облицовки задней стойки.
(См. Отделка салона — «Облицовка задней стойки»)
5.
Снимите обе стороны солнцезащитного козырька и фиксатор.
(См. Отделка крыши - «Солнцезащитный козырек»)
6.
Снимите обе стороны вспомогательной рукоятки.
(См. Отделка крыши — «Вспомогательная ручка»)
7.
Снимите лампу верхней консоли.
(См. Электрическая система кузова — «Лампа на потолочной консоли»)
8.
Снимите комнатную лампу.
(См. Электрическая система кузова — «Комнатная лампа»)
9.
Наклоните переднее сиденье назад к задней части автомобиля, насколько это возможно.
10.
Снимите крышку зеркала ECM (А).
11.
Отсоедините разъем зеркала ЕСМ (В).

12.
Снимите крышку LDWS (A).

13.
Отсоедините разъем блока LDWS (A).

14.
Отсоедините главный разъем обивки крыши (А) и монтажные зажимы (В) на передней стойке.
[Драйвер]

[Пассажирский]

15.
Используя съемник зажимов, отсоедините монтажные зажимы узла обивки крыши (А).

16.
Слегка снимите уплотнитель задней двери.
17.
Слегка опустите заднюю часть обивки крыши.
18.

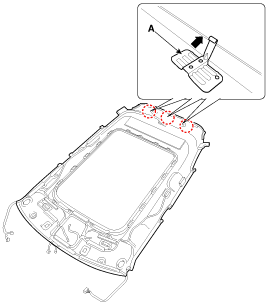

Чтобы снять обивку крыши, нажмите на стопорный штифт (А) в направлении стрелки.

19.
Перед снятием обивки крыши слегка опустите обивку крыши и отсоедините разъемы антенны на крыше (А).

20.
Снимите обивку крыши в сборе (А) с автомобиля через заднюю дверь.

21.
Снимите косметический светильник.
(См. Электрическая система кузова — «Лампа в туалетном столике»)
22.
Снимите микрофон громкой связи.
(См. Электрическую систему кузова — «Микрофон громкой связи»)
23.
Снимите жгут проводов обшивки крыши (А) с узла обивки крыши (В).
•
При снятии соблюдайте осторожность, чтобы не повредить жгут проводов обивки крыши (А).

1)
Непрерывно наносите термоклей при установке отделки крыши. жгут проводов (A) на обшивке крыши (B) с помощью клеевого пистолета.
2)
Поместите противошумную прокладку (C) на обшивку крыши (B), чтобы уменьшить шум.
24.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
