Kia Soul EV: Задняя дверь / Процедуры ремонта

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Задняя дверь / Процедуры ремонта

Корректирование

Регулировка стекла

•	Проверьте направляющие стекла на наличие повреждений или износа и при необходимости замените их.

1.	Снимите обивку задней двери. (См. Задняя дверь — «Облицовка задней двери»)

2.	Снимите заглушку отверстия крепления стекла задней двери (А).

3.	Осторожно сдвиньте стекло задней двери (А) до тех пор, пока не станут видны болты крепления стекла, затем ослабьте их.

4.	Убедитесь, что стекло движется плавно.

Регулировка дверной защелки

•	Убедитесь, что дверь надежно защелкивается, не хлопая ею. При необходимости отрегулируйте фиксатор (А), перемещая его вверх и вниз или внутрь и до закрепления гаек ответной планки.

Ослабьте винты (B) ровно настолько, чтобы защелка сдвинулась.

Момент затяжки :

(B): 16,7 ~ 21,6 Н·м (1,7 ~ 2,2 кгс·м, 12,3 ~ 15,9 фунт-фут)

2.	Слегка постучите по бойку пластиковым молотком, чтобы немного отрегулировать.

3.	Удерживая внешнюю ручку, прижмите дверь к кузову. чтобы быть уверенным, что ответная планка допускает посадку заподлицо. Если дверь защелкивается правильно, затяните винты и перепроверьте.

Регулировка положения двери

•	После установки двери проверьте прилегание заподлицо с прилегающие панели кузова, затем проверьте равные зазоры между передними, задними, дно, кромки дверей и кузов. Убедитесь, что дверца и края кузова параллельны. Перед регулировкой замените крепежные болты.

1.	Убедитесь, что края двери и корпуса параллельны.

2.	При регулировке дверей поставьте автомобиль на твердую ровную поверхность.

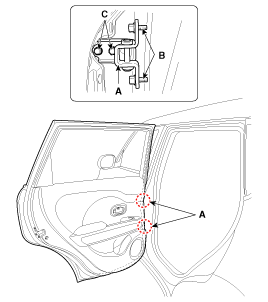

Отрегулируйте на петлях (A):

•	Слегка ослабьте болты крепления дверцы и перемещайте дверцу внутрь или наружу, пока она не выровняется с кузовом.

•	Слегка ослабьте болты крепления петли и сдвиньте дверь вперед или назад, вверх или вниз, чтобы выровнять зазоры.

•	Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.

Момент затяжки :

(B): 21,6 ~ 26,5 Н·м (2,2 ~ 2,7 кгс·м, 15,9 ~ 19,5 фунт-фут)

(C): 34,2 ~ 41,2 Н·м (3,5 ~ 4,2 кгс·м, 25,3 ~ 30,4 фунт-фут)

4.	Смажьте шарнирные части шарниров, как указано стрелками.

5.	Проверьте на утечку воды.

Компоненты и расположение компонентов

Компоненты (1) 1. Заглушка задней двери2. Колпачок внутренней ручки задней двери3. Внутренняя крышка дельты задней двери4. Обивка задней двери5. Ремень задней двери внутри уплотнителя6. Панель задней двери7. Отделка дельты задней двери...

Компоненты обивки задней двери и расположение компонентов

Расположение компонента 1. Обшивка задней двери ...
