Общие функции: Внутренняя распределительная коробка + некоторые функции BCM
Он использует связь CAN и IPS для управления нагрузками.
2.
Основные функции:
–
Низкоскоростная связь CAN (100 кбит/с)
–
Самодиагностика (лампа обрыв/короткое замыкание)
–
Отказоустойчивость (при сбое MCU/CAN напрямую работает фара/задний фонарь)
–
Защита ламп от перенапряжения (функция ШИМ)
–
Функция отключения при перегрузке и коротком замыкании: PCL (программируемый предел тока)

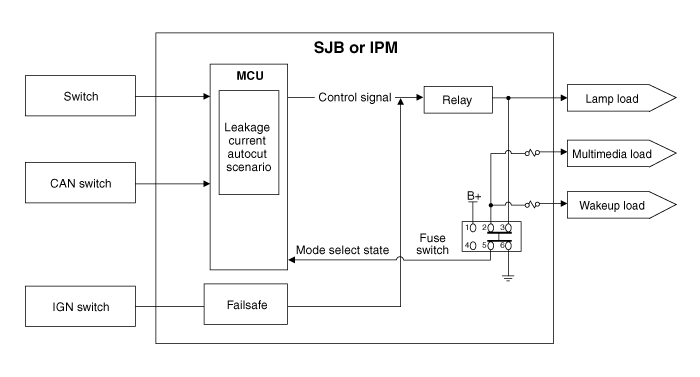

Автоматическая система резки темнового тока
1.
Описание: Система, которая автоматически отключает питание
подается в нагрузку, чтобы уменьшить ненужное потребление темного
ток в зависимости от состояния автомобиля.
2.
SJB имеет 3 режима: «Нормальный режим», «Спящий режим» и «Режим отключения питания». Автоматическое отключение темнового тока работает в «Спящем режиме».
–
Состояние «сна»: зажигание выключено, постоянный входной переключатель, сеть CAN не активируется.
–
Решающее условие «Сна»: любой вход переключателя, активация сети CAN, KEY ON, IGN ON
–
Состояние «Питание выключено»: когда истекает заданное время на таймере, используемом для отключения питания нагрузки.
–
«Нормальный режим»: функция SJB обычно активируется.
–
«Спящий режим»: этот режим с низким энергопотреблением активируется для уменьшения
потребление электроэнергии СЖБ или СИЗ. Функция автоматического отключения темнового тока
активирует.
–
«Режим отключения питания»: питание микроконтроллера и контурной цепи отключено для минимизации потребления электроэнергии. Операция останавливается.

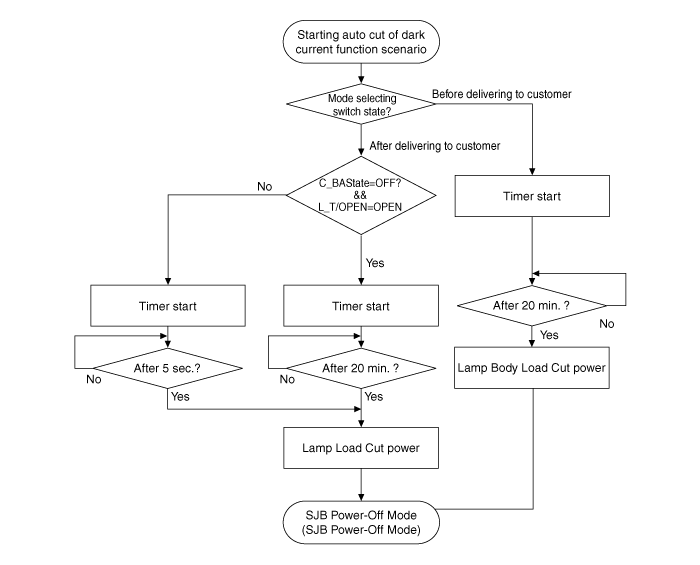

• Все двери закрыты и дверь RKE заблокирована или постоянное состояние переключателя (запускается сценарий автоматического отключения темнового тока).
- Через 20 минут в "спящем" состоянии
- Отключение питания SJB (темновой ток SJB: 200 мкА) и отключение мощности лампы/нагрузки на тело/пробуждения
После доставки заказчику
Переключатель предохранителя ВКЛ.
• Все двери закрыты и постоянное состояние переключателя: C_BAState=OFF (Запускается сценарий автоматического отключения темнового тока.)
- Через 20 минут в "спящем" состоянии
- Отключение питания SJB (темновой ток SJB: 200 мкА) и отключение мощности ламповой нагрузки
• В случае блокировки RKE: C_BAState=ON & Trunk SW=CLOSE (Запускается сценарий автоматического отключения темнового тока.)
- После 35-65 с в состоянии «Сон» (время ожидания другого устройства: 30-60 с + спящий режим SJB считается 5 с)
- SJB Powerdown (темновой ток SJB: 200 мкА) и мощность отключения ламповой нагрузки
4.
Проблема с неправильной настройкой переключателя режимов
: Если выключатель предохранителя установлен в положение OFF (перед доставкой в
клиент) клиентом или техническим специалистом и функцией автоматического отключения темного
ток активирован, могут возникнуть следующие проблемы.
Симптом
Связанная часть
• Блокировка/разблокировка дверей, открытие багажника не активируются с помощью RKE.
(Пробуждение для каждого модуля не активируется.)
млрд кубометров
• Цифровые часы сброшены. (Память сброшена.)
Цифровые часы
• Значение настройки звука (громкость, частота) сбрасывается.
(Память сброшена.)
Аудио
* Если переключатель предохранителей установлен в положение OFF (перед доставкой клиенту), питание BCM, цифровых часов и звука отключается.
Проверка предохранителей
1.
Убедитесь, что нет незакрепленных держателей предохранителей и что предохранители закреплены надежно.
2.
Правильна ли мощность предохранителя для каждой цепи?
3.
Есть ли перегоревшие предохранители?
Если ...
осмотр
1.
Проверьте сопротивление между клеммами в каждом положении переключателя.
[Голос + Bluetooth]
[Голос + Bluetooth]
ВыключательКоннектор разъемаСопротивление (±5%)Выходное напряжение (±0,22)Голос2-410,71 кОм 3,5 В ±0,22Отключение вызова2-418,91 кОм4,0 В ±0,22Вызов2-440,91 кОм4,5 В ±0,22
