Kia Soul EV: схематические схемы системы управления высоковольтной батареей / реле предварительной зарядки
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Принципиальные схемы реле предварительной зарядки
| Схема системы |

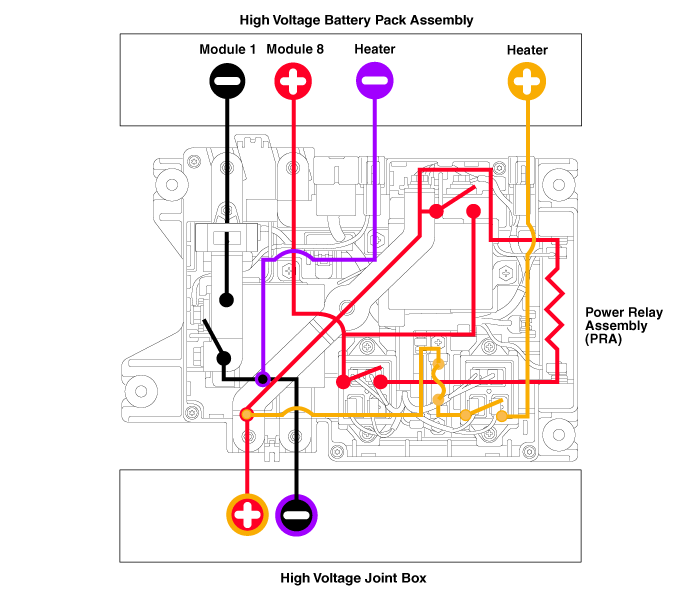

| С системой обогрева батареи высокого напряжения |

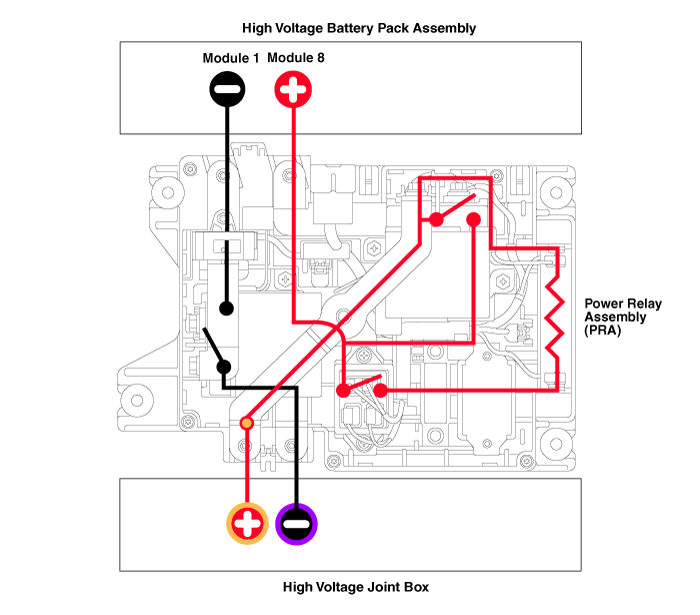

| Без системы обогрева высоковольтной батареи |
| Принципиальная электрическая схема |

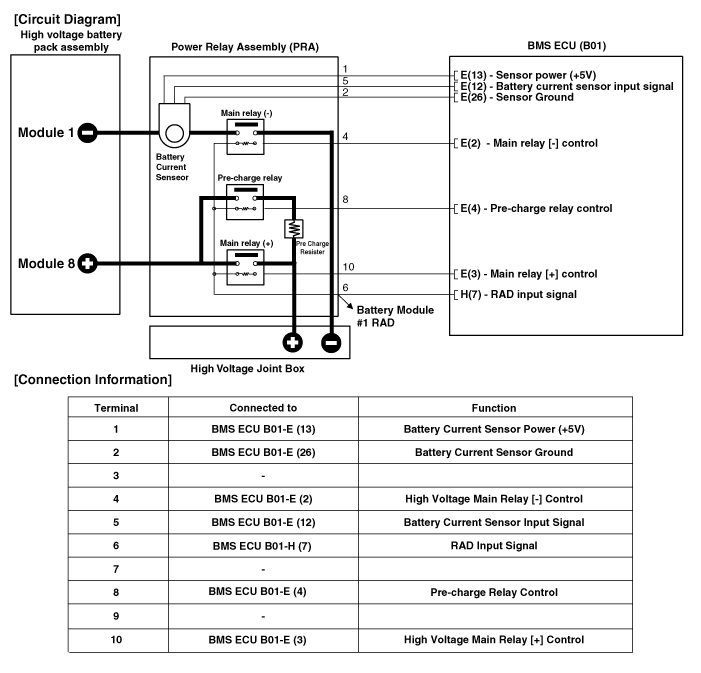

| Без системы обогрева высоковольтной батареи |

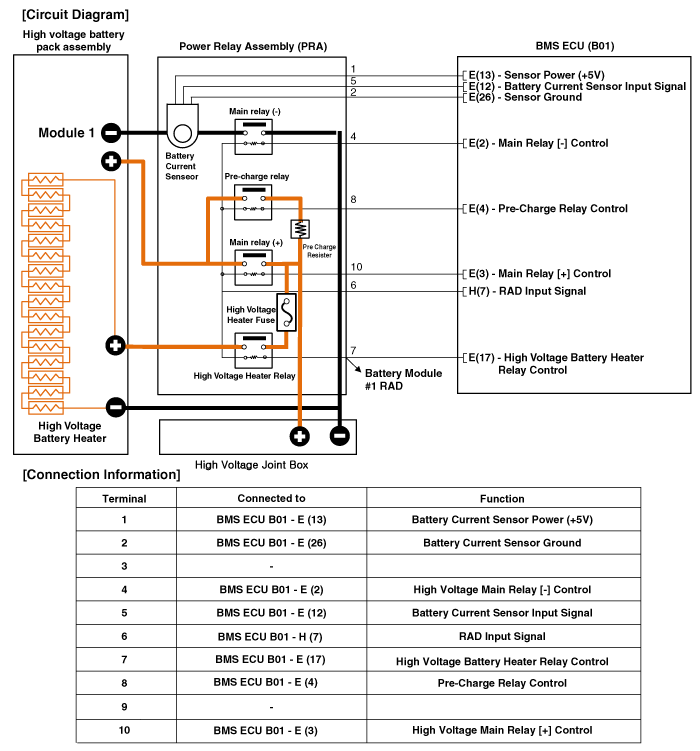

| С системой обогрева батареи высокого напряжения |
Описание и работа реле предварительной зарядки
Описание
Установленный в блоке силового реле (PRA), предварительная зарядка
Реле подключает цепь высокого напряжения при предварительной зарядке инвертора
конденсатор.
Когда IG включен, ток, проходящий через ...
Процедуры ремонта реле предварительной зарядки
осмотр
•
Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности».
и осторожность» перед выполнением любых работ, связанных с высоким напряжением.
система. Неудача ...
