Kia Soul EV: зеркала с электроприводом/переключатель зеркал с электроприводом Процедуры ремонта
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Зеркала с электроприводом
/ Процедуры ремонта переключателя зеркала заднего вида с электроприводом
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите обшивку передней левой двери.
(См. Кузов — «Облицовка передней двери»)
|
| 3. |
Снимите узел переключателя электрического стеклоподъемника (А), ослабив крепежные винты (8EA).
|
| 4. |
Снимите переключатель электрического стеклоподъемника (A), предварительно ослабив крепежные винты (4EA).
|
| 5. |
Снимите переключатель зеркал с электроприводом (A), предварительно ослабив крепежный винт (1EA).
|
| Монтаж |
| 1. |
Установите переключатель зеркал с электроприводом.
|
| 2. |
Установите обивку передней двери после подсоединения разъема.
|
| 3. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| осмотр |
| 1. |
Снимите обшивку передней левой двери.
(См. Кузов — «Облицовка передней двери»)
|
| 2. |
Отсоедините разъем (А) выключателя зеркал с электроприводом от обивки двери.
|
| 3. |

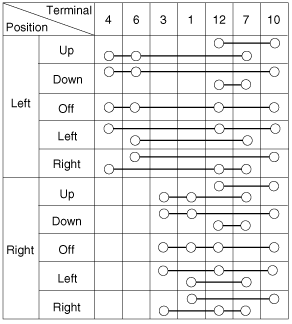

Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с таблицей.
[Переключатель зеркала с электроприводом]
[Переключатель зеркала с электроприводом]
|
Принципиальные схемы переключателя зеркала заднего вида с электроприводом
Принципиальная электрическая схема
...
Порядок ремонта электропривода дверного зеркала заднего вида
осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите крышку квадранта передней двери (А).
3.
Отсоедините разъем наружного зеркала заднего вида с электроприводом (А) от жгута проводов.
4.
Применить ба ...
