Kia Soul EV: Процедуры ремонта дверных замков с электроприводом / выключателя дверного замка с электроприводом
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Замки с электроприводом
/ Процедуры ремонта выключателя дверного замка с электроприводом
| Диагностика с помощью GDS |
| 1. |
BCM можно диагностировать с помощью GDS. BCM
связывается с GDS, которая затем отображает входные и выходные данные вдоль
с кодами.
Он сможет быстро диагностировать блокировку/разблокировку дверей с электроприводом.
дефекты с ГДС. GDS может принудительно управлять приводом, контролировать
входные/выходные значения и самодиагностика.
|
| 2. |
Для диагностики функции SJB выберите модель автомобиля, BCM и DDM.
|
| 3. |

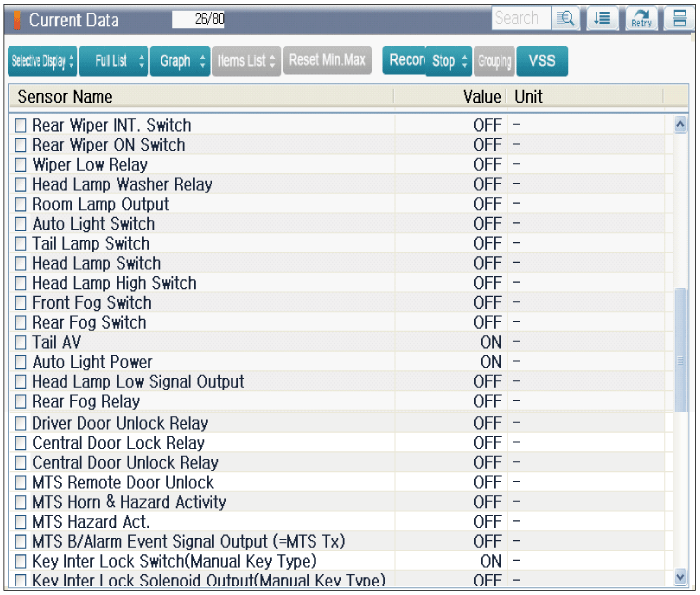

Выберите «Контроль ввода/вывода», если хотите проверить
текущие данные системы блокировки дверей с электроприводом. Это меню обеспечивает ввод/вывод
состояние ДДМ.
|
| 4. |

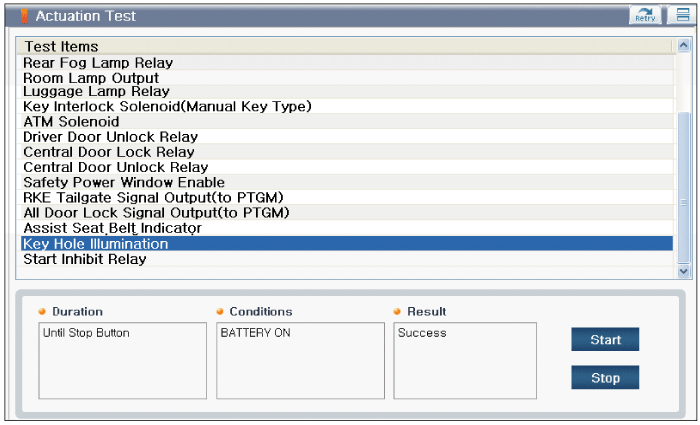

Чтобы выполнить функциональную проверку выходов SJB, выберите «Проверка срабатывания».
|
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите обивку передней двери.
(См. Кузов — «Облицовка передней двери»)
|
| 3. |
Снимите узел переключателя электрического стеклоподъемника (А), ослабив крепежные винты (8EA).
|
| 4. |
Снимите переключатель электрического стеклоподъемника (A), предварительно ослабив крепежные винты (4EA).
|
| Монтаж |
| 1. |
Установите переключатель стеклоподъемника в сборе.
|
| 2. |
Установите обивку передней двери после подсоединения разъема.
|
Процедуры ремонта приводов дверных замков с электроприводом
осмотр
Проверка модуля замка передней двери
1.
Снимите обивку передней двери.
(См. Кузов — «Облицовка передней двери»)
2.
Снимите модуль передней двери.
(См. Кузов — «Модуль передней двери»)
3.
...
