Kia Soul EV: Система управления автоматическим освещением / Компоненты и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Система автоматического управления освещением
/ Компоненты и расположение компонентов

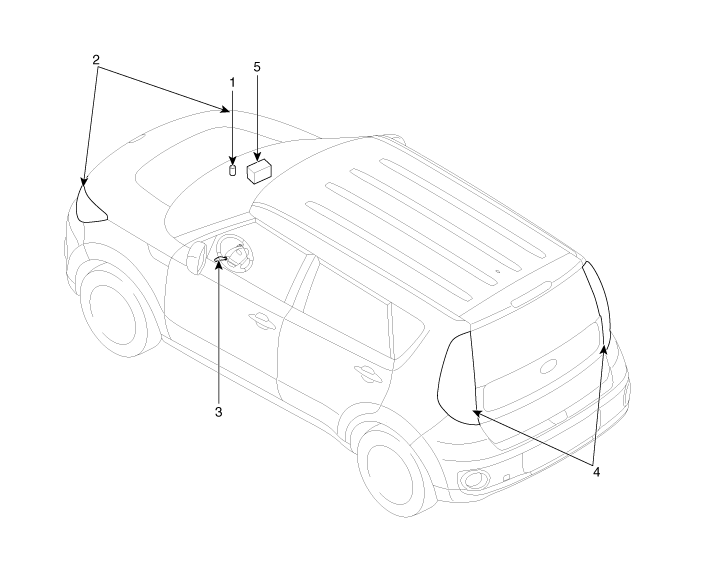

| Расположение компонента |
|
1. Датчик автоматического освещения
2. Фары головного света 3. Переключатель освещения (Авто) |
4. Задние фонари
5. BCM (модуль управления кузовом) |
Технические характеристики
Технические характеристики
ЭлементыХарактеристикиНоминальное напряжениеDC 5VНагрузкаМакс. 1,5 мА (при включении фар) Освещенность (люкс) 1001,89 ± 0,42 (В) 2003,55 ± 0,78 (В)
...
Схематические диаграммы
Принципиальная электрическая схема
...
