Kia Soul EV: напольная консоль / Компоненты и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Кузов (внутри и снаружи)
/
Напольная консоль
/ Компоненты и расположение компонентов

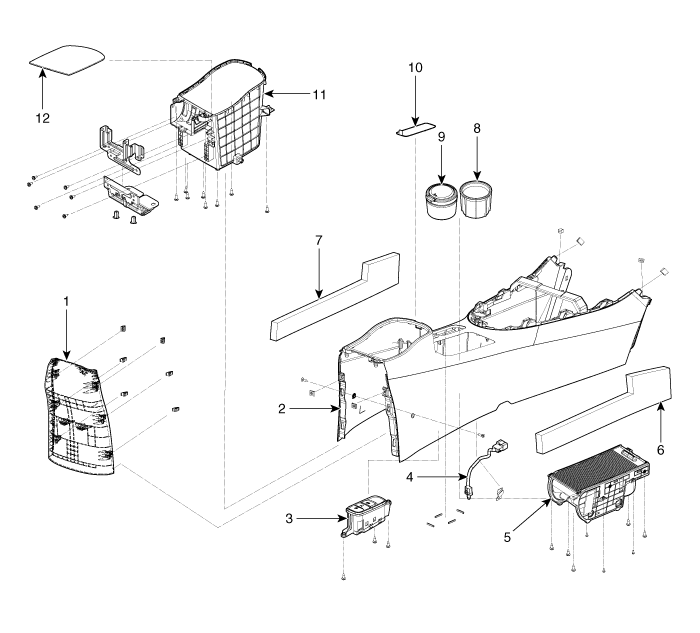

| Компоненты |
| [В] |
|
1. Задняя крышка консоли в сборе
2. Сборка напольной консоли 3. Переключатель EPB в сборе 4. Сборка проводки 5. Подстаканник в сборе 6. Боковая накладка консоли [LH] |
7. Боковая накладка консоли [правая]
8. Дополнительная фиксация чашки 9. Пепельница 10. Коврик напольной консоли 11. Консольный ящик для хранения 12. Крышка отверстия |
Компоненты сборки напольной консоли и расположение компонентов
Расположение компонента
1. Сборка напольной консоли
...
