Kia Soul EV: Система контроля давления в шинах / Расположение компонентов и компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Подвесная система
/
Система контроля давления в шинах
/ Компоненты и расположение компонентов

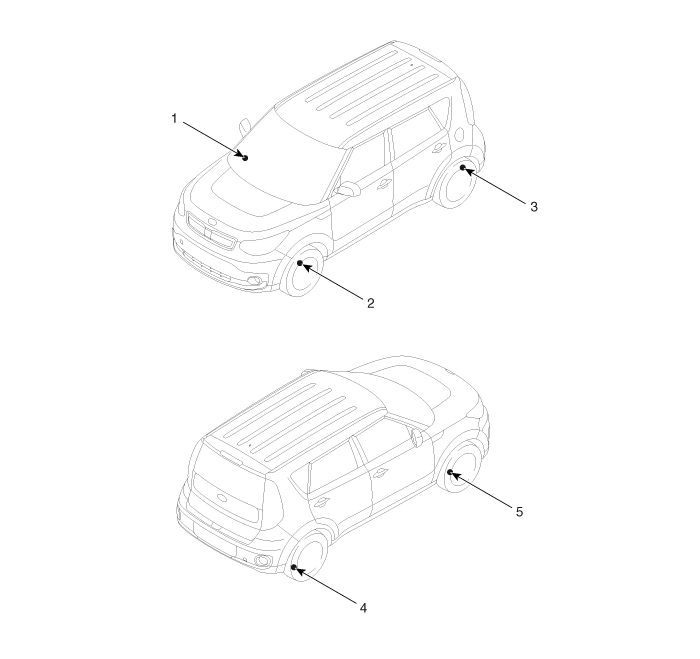

| Компоненты |
|
1. Приемник TPMS
2. Датчик TPMS (FL) 3. Датчик TPMS (RL) |
4. Датчик TPMS (RR)
5. Датчик TPMS (FR) |
Схематические диаграммы
Принципиальная электрическая схема
Соединитель жгута
Номер контакта Описание 1BATT+2IG_ON3 CAN_L4CAN_H5NC6GND ...
