Kia Soul EV: схемы ЭБУ системы управления высоковольтной батареей / системы управления батареями (BMS)
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Схемы ЭБУ системы управления аккумуляторной батареей (BMS)

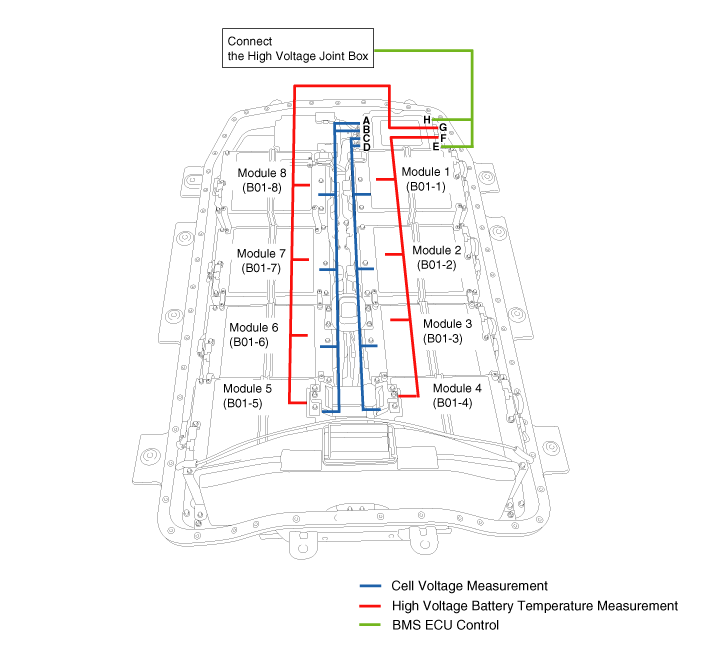

| Схема системы |

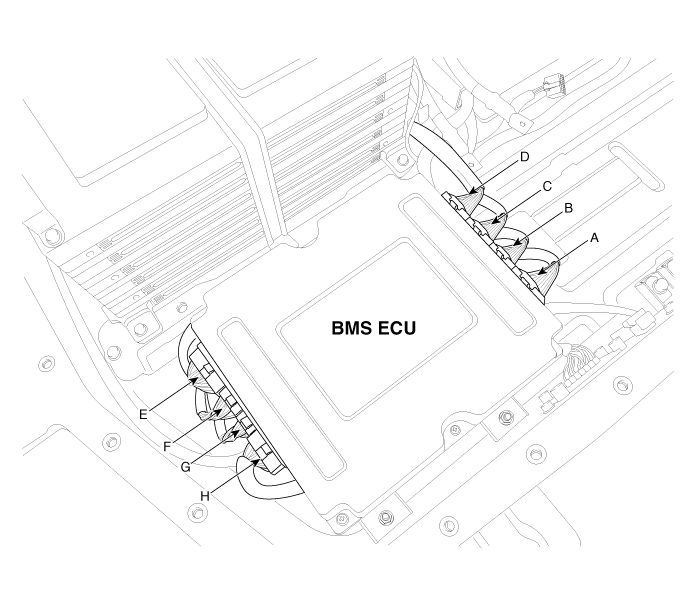

| Расположение разъема |

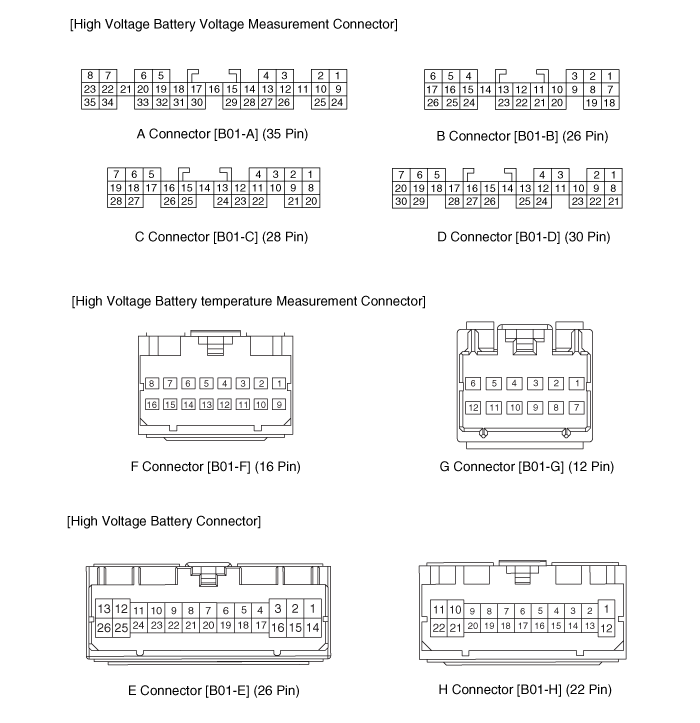

| Разъем BMS ECU и функция терминала |
| Функция терминала ЭБУ BMS |
Разъем A [B01-A] (35 контактов) — разъем для измерения напряжения
|
Номер контакта
|
Описание
|
Подключен к
|
|
1
|
Ячейка батареи [модуль 8/ячейка 13] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 13]
|
|
2
|
Ячейка батареи [модуль 8/ячейка 10] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 10]
|
|
3
|
Ячейка батареи [Модуль 8/Ячейка 7] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 7]
|
|
4
|
Ячейка батареи [Модуль 8/Ячейка 4] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 4]
|
|
5
|
Ячейка батареи [Модуль 7/Ячейка 4] Вход напряжения
|
Ячейка батареи [модуль 7/ячейка 4]
|
|
6
|
Ячейка батареи [Модуль 7/Ячейка 1] Вход напряжения
|
Ячейка батареи [модуль 7 / ячейка 1]
|
|
7
|
Ячейка батареи [Модуль 6/Ячейка 8] Вход напряжения
|
Ячейка батареи [модуль 6/ячейка 8]
|
|
8
|
Ячейка батареи [Модуль 6/Ячейка 5] Вход напряжения
|
Ячейка батареи [модуль 6 / ячейка 5]
|
|
9
|
Ячейка батареи [модуль 8/ячейка 14] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 14]
|
|
10
|
Ячейка батареи [модуль 8/ячейка 11] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 11]
|
|
11
|
Ячейка батареи [Модуль 8/Ячейка 9] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 9]
|
|
12
|
Ячейка батареи [Модуль 8/Ячейка 7] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 7]
|
|
13
|
Ячейка батареи [Модуль 8/Ячейка 5] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 5]
|
|
14
|
Ячейка батареи [Модуль 8/Ячейка 2] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 2]
|
|
15
|
Ячейка батареи [модуль 8/нижняя линейная ячейка] Вход напряжения
|
Аккумуляторная батарея [Модуль 8]
|
|
16
|
Ячейка батареи [Модуль 7/Ячейка 10] Вход напряжения
|
Ячейка батареи [модуль 7/ячейка 10]
|
|
17
|
Ячейка батареи [Модуль 7/Ячейка 8] Вход напряжения
|
Ячейка батареи [модуль 7/ячейка 8]
|
|
18
|
Ячейка батареи [Модуль 7/Ячейка 6] Вход напряжения
|
Ячейка батареи [модуль 7/ячейка 6]
|
|
19
|
Ячейка батареи [Модуль 7/Ячейка 5] Вход напряжения
|
Ячейка батареи [Модуль 7/Ячейка 5]
|
|
20
|
Ячейка батареи [Модуль 7/Ячейка 2] Вход напряжения
|
Ячейка батареи [модуль 7/ячейка 2]
|
|
21
|
Аккумуляторная ячейка [Модуль 7/нижняя линейная ячейка] Вход напряжения
|
Аккумуляторная батарея [Модуль 7]
|
|
22
|
Ячейка батареи [Модуль 6/Ячейка 9] Вход напряжения
|
Ячейка батареи [модуль 6/ячейка 9]
|
|
23
|
Ячейка батареи [Модуль 6/Ячейка 6] Вход напряжения
|
Ячейка батареи [модуль 6/ячейка 6]
|
|
24
|
-
|
|
|
25
|
Ячейка батареи [модуль 8/ячейка 12] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 12]
|
|
26
|
Ячейка батареи [Модуль 8/Ячейка 8] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 8]
|
|
27
|
Ячейка батареи [Модуль 8/Ячейка 6] Вход напряжения
|
Ячейка батареи [Модуль 8/Ячейка 6]
|
|
28
|
Ячейка батареи [модуль 8/ячейка 3] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 3]
|
|
29
|
Ячейка батареи [Модуль 8/Ячейка 1] Вход напряжения
|
Ячейка батареи [модуль 8/ячейка 1]
|
|
30
|
Ячейка батареи [Модуль 7/Ячейка 9] Вход напряжения
|
Ячейка батареи [модуль 7/ячейка 9]
|
|
31
|
Ячейка батареи [Модуль 7/Ячейка 7] Вход напряжения
|
Ячейка батареи [Модуль 7/Ячейка 7]
|
|
32
|
Ячейка батареи [Модуль 7/Ячейка 5] Вход напряжения
|
Аккумуляторная батарея [Модуль 7]
|
|
33
|
Ячейка батареи [Модуль 7/Ячейка 3] Вход напряжения
|
Ячейка батареи [модуль 7/ячейка 3]
|
|
34
|
Ячейка батареи [Модуль 6/Ячейка 10] Вход напряжения
|
Ячейка батареи [модуль 6/ячейка 10]
|
|
35
|
Ячейка батареи [Модуль 6/Ячейка 7] Вход напряжения
|
Ячейка батареи [Модуль 6/Ячейка 7]
|
Разъем B [B01-B] (26-контактный) — разъем для измерения напряжения
|
Номер контакта
|
Описание
|
Подключен к
|
|
1
|
Ячейка батареи [Модуль 6/Ячейка 3] Вход напряжения
|
Ячейка батареи [модуль 6/ячейка 3]
|
|
2
|
Ячейка батареи [Модуль 6/ячейка, нижняя линия] Вход напряжения
|
Аккумуляторная батарея [Модуль 6]
|
|
3
|
-
|
?
|
|
4
|
Ячейка батареи [Модуль 5/Ячейка 6] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 6]
|
|
5
|
Ячейка батареи [Модуль 5/Ячейка 3] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 3]
|
|
6
|
Ячейка батареи [Модуль 5/ячейка нижней линии] Вход напряжения
|
Аккумулятор [Модуль 5]
|
|
7
|
Ячейка батареи [Модуль 6/Ячейка 4] Вход напряжения
|
Ячейка батареи [модуль 6/ячейка 4]
|
|
8
|
Ячейка батареи [Модуль 6/Ячейка 1] Вход напряжения
|
Ячейка батареи [модуль 6/ячейка 1]
|
|
9
|
-
|
?
|
|
10
|
Ячейка батареи [Модуль 5/Ячейка 13] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 13]
|
|
11
|
Ячейка батареи [Модуль 5/Ячейка 11] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 11]
|
|
12
|
Ячейка батареи [Модуль 5/Ячейка 9] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 9]
|
|
13
|
Ячейка батареи [Модуль 5/Ячейка 7] Вход напряжения
|
Ячейка батареи [модуль 5 / ячейка 7]
|
|
14
|
-
|
?
|
|
15
|
Ячейка батареи [Модуль 5/Ячейка 7] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 7]
|
|
16
|
Ячейка батареи [Модуль 5/Ячейка 4] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 4]
|
|
17
|
Ячейка батареи [Модуль 5/Ячейка 1] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 1]
|
|
18
|
Ячейка батареи [Модуль 6/Ячейка 5] Вход напряжения
|
Ячейка батареи [модуль 6/ячейка 5]
|
|
19
|
Ячейка батареи [Модуль 6/Ячейка 2] Вход напряжения
|
Ячейка батареи [модуль 6/ячейка 2]
|
|
20
|
Ячейка батареи [Модуль 5/Ячейка 14] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 14]
|
|
21
|
Ячейка батареи [Модуль 5/Ячейка 12] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 12]
|
|
22
|
Ячейка батареи [Модуль 5/Ячейка 10] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 10]
|
|
23
|
Ячейка батареи [Модуль 10/Ячейка 1] Вход напряжения
|
Ячейка батареи [модуль 10/ячейка 1]
|
|
24
|
-
|
?
|
|
25
|
Ячейка батареи [Модуль 5/Ячейка 5] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 5]
|
|
26
|
Ячейка батареи [Модуль 5/Ячейка 2] Вход напряжения
|
Ячейка батареи [модуль 5/ячейка 2]
|
Разъем C [B01-C] (28-контактный) — разъем для измерения напряжения
|
Номер контакта
|
Описание
|
Подключен к
|
|
1
|
Ячейка батареи [модуль 4/ячейка 12] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 12]
|
|
2
|
Ячейка батареи [Модуль 4/Ячейка 9] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 9]
|
|
3
|
Ячейка батареи [Модуль 4/Ячейка 7] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 7]
|
|
4
|
Ячейка батареи [Модуль 4/Ячейка 5] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 5]
|
|
5
|
Ячейка батареи [Модуль 3/Ячейка 5] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 5]
|
|
6
|
Ячейка батареи [Модуль 3/Ячейка 3] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 3]
|
|
7
|
Ячейка батареи [Модуль 3/ячейка нижней линии] Вход напряжения
|
Аккумуляторная батарея [Модуль 3]
|
|
8
|
Ячейка батареи [модуль 4/ячейка 13] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 13]
|
|
9
|
Ячейка батареи [модуль 4/ячейка 10] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 10]
|
|
10
|
Ячейка батареи [Модуль 4/Ячейка 8] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 8]
|
|
11
|
Ячейка батареи [Модуль 4/Ячейка 6] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 6]
|
|
12
|
Ячейка батареи [Модуль 4/Ячейка 3] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 3]
|
|
13
|
Ячейка батареи [Модуль 4/Ячейка 1] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 1]
|
|
14
|
Ячейка батареи [Модуль 4/ нижняя линейная ячейка] Вход напряжения
|
Аккумулятор [Модуль 4]
|
|
15
|
Ячейка батареи [Модуль 3/Ячейка 9] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 9]
|
|
16
|
Ячейка батареи [Модуль 3/Ячейка 7] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 7]
|
|
17
|
Ячейка батареи [модуль 3/ячейка 6] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 6]
|
|
18
|
Ячейка батареи [Модуль 3/Ячейка 4] Вход напряжения
|
Ячейка батареи [Модуль 3/Ячейка 4]
|
|
19
|
Ячейка батареи [Модуль 3/Ячейка 1] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 1]
|
|
20
|
Ячейка батареи [модуль 4/ячейка 14] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 14]
|
|
21
|
Ячейка батареи [модуль 4/ячейка 11] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 11]
|
|
22
|
Ячейка батареи [Модуль 4/Ячейка 7] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 7]
|
|
23
|
Ячейка батареи [Модуль 4/Ячейка 4] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 4]
|
|
24
|
Ячейка батареи [Модуль 4/Ячейка 2] Вход напряжения
|
Ячейка батареи [модуль 4/ячейка 2]
|
|
25
|
Ячейка батареи [модуль 3/ячейка 10] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 10]
|
|
26
|
Ячейка батареи [Модуль 3/Ячейка 8] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 8]
|
|
27
|
Ячейка батареи [Модуль 3/Ячейка 5] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 5]
|
|
28
|
Ячейка батареи [Модуль 3/Ячейка 2] Вход напряжения
|
Ячейка батареи [модуль 3/ячейка 2]
|
Разъем D [B01-D] (30-контактный) — разъем для измерения напряжения
|
Номер контакта
|
Описание
|
Подключен к
|
|
1
|
Ячейка батареи [модуль 2/ячейка 8] Вход напряжения
|
Ячейка батареи [модуль 2/ячейка 8]
|
|
2
|
Ячейка батареи [Модуль 2/Ячейка 5] Вход напряжения
|
Ячейка батареи [модуль 2/ячейка 5]
|
|
3
|
Ячейка батареи [Модуль 2/Ячейка 3] Вход напряжения
|
Ячейка батареи [модуль 2/ячейка 3]
|
|
4
|
Ячейка батареи [Модуль 2/ нижняя линейная ячейка] Вход напряжения
|
Аккумулятор [Модуль 2]
|
|
5
|
Ячейка батареи [Модуль 1/Ячейка 5] Вход напряжения
|
Ячейка батареи [модуль 1/ячейка 5]
|
|
6
|
Ячейка батареи [Модуль 1/Ячейка 2] Вход напряжения
|
Ячейка батареи [модуль 1/ячейка 2]
|
|
7
|
-
|
|
|
8
|
Ячейка батареи [модуль 2/ячейка 9] Вход напряжения
|
Ячейка батареи [модуль 2/ячейка 9]
|
|
9
|
Батарея С
|
Технические характеристики ЭБУ системы управления аккумуляторной батареей (BMS)
Спецификация
ПараметрСпецификацияПримечаниеКонечное сопротивление C-CAN (?)Прибл. 60Совокупное сопротивление (BMS ECU-Inverter)Конечное сопротивление C-CAN (?)Прибл. Сопротивление ЭБУ 120BMS
...
Процедуры ремонта ЭБУ системы управления аккумуляторной батареей (BMS)
осмотр
Проверка нагрузочного сопротивления C-CAN (многоцелевой контрольный разъем)
1.
ВЫКЛЮЧИТЕ зажигание.
2.
Измерьте сопротивление между контактами № 20 и № 17 универсального контрольного...
