Kia Soul EV: Электрооборудование сиденья/вентиляция сиденья Компоненты и расположение компонентов блока управления сиденьем
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Сиденье электрическое
/ Расположение компонентов и компонентов блока управления сиденья с вентиляцией

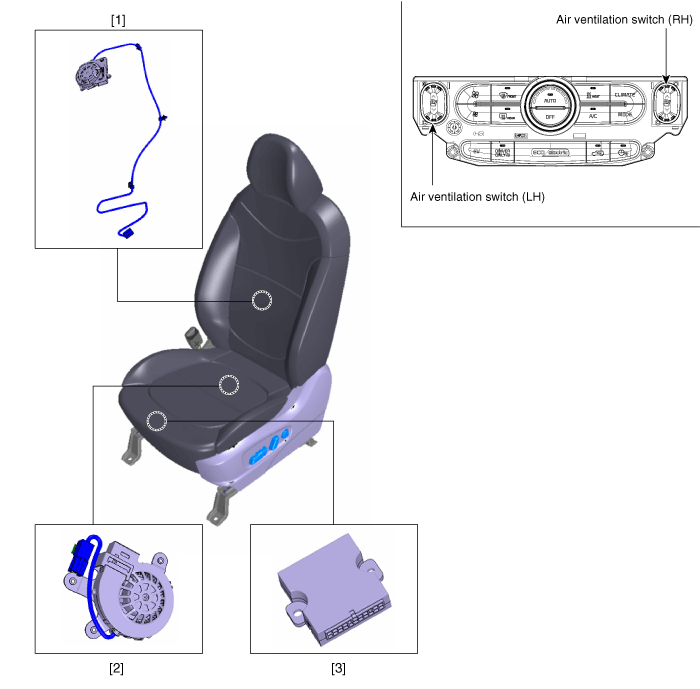

| Расположение компонента |
|
1. Вентилятор спинки сиденья
2. Вентилятор подушки сиденья |
3. Блок управления вентиляцией сиденья
|
Обогрев сиденья (вентиляция воздуха) Процедуры ремонта
осмотр
Переднее сиденье
1.
Проверьте непрерывность и измерьте сопротивление между клеммами.
ЧастьРазъемСопротивление(± 10%)Подушка (C)1-44,54 ?Задняя часть (B)1-45,16 ?Комплект (A)3-49,70 ?
...
Принципиальные схемы блока управления сиденьем с вентиляцией
Принципиальная электрическая схема
...
